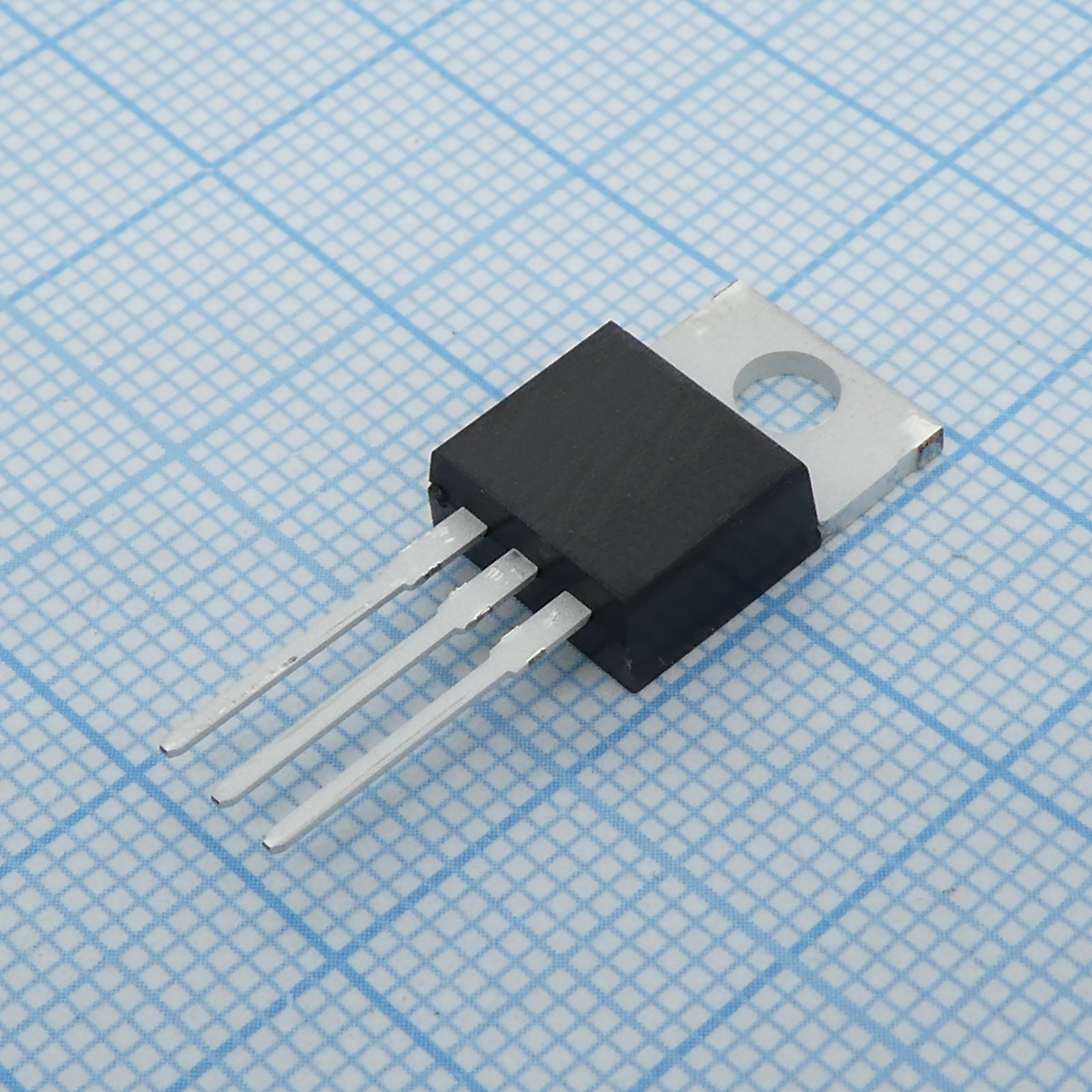

Симистор 800В 12А 50мА 3Q (бесснабберный)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
504 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:504 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,49 |
| от 24 | 89,52 |
| от 50 | 83,82 |
| от 100 | 79,58 |
| от 200 | 76,41 |
Описание
Симистор BTA12-800BWRG от STMicroelectronics — мощный ключ для управления нагрузкой в цепях переменного тока. Рассчитан на напряжение до 800 В и ток до 12 А, поддерживает управляющий ток 50 мА. Относится к бесснабберному (3Q) классу, что позволяет работать с индуктивными нагрузками без дополнительных RC-цепей. Применяется в регуляторах мощности, системах освещения и управления двигателями.
Технические характеристики
| Тип | Triac |
| Серия | BTA12, BTB12, T12xx |
| Ток, А | 12A |
| Корпус | TO-220AB Insulated Tab |
| Напряжение, В | 600V/800V |
| Тип монтажа | Выводной |
| Quadrant | 3Q (Snubberless) |
| Значение I²t | 78A²s |
| Insulated tab | Да |
| Соотв. RoHS | Да |
| Ток удержания | 50mA |
| Ток утечки | 5µA (25°C), 1mA (125°C) |
| Latching current | 70mA (I-III), 80mA (II) |
| On state voltage | 1.55V |
| Ul1557 certified | Да |
| Peak gate current | 4A |
| Threshold voltage | 0.85V |
| Динамическое сопротивление, Ом | 35mΩ |
| Gate trigger current | 50mA |
| Gate trigger voltage | 1.3V |
| On state rms current | 12A |
| Тип упаковки | Tube (туба) |
| Gate trigger current min | 5mA |
| Диап. темп. хр. | -40 to +150°C |
| Описание (англ.) | TRIAC 800V 126A 3-Pin(3+Tab) TO-220AB Insulated Tube |
| Average gate power dissipation | 1W |
| Repetitive peak off state voltage | 600V/800V |
| Тепл. сопр. переход-корпус | 2.3°C/W (insulated) |
| Диапазон темп. перехода | -40 to +125°C |
| Термосопротивление переход-среда | 60°C/W (TO-220AB insulated) |
| Critical rate of decrease of main current | 6.5A/ms |
| Critical rate of rise of on state current | 50A/µs |
| Critical rate of rise of off state voltage | 1000V/µs |
| Non repetitive surge peak on state current | 120A (50Hz), 126A (60Hz) |
| Critical rate of rise of commutation voltage | 12V/µs |
