Симистор 600В 6А 35мА 3Q (бесснабберный)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
517 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:517 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 83,19 |
| от 16 | 81,71 |
| от 32 | 79,72 |
| от 100 | 76,94 |
| от 150 | 73,47 |
Описание

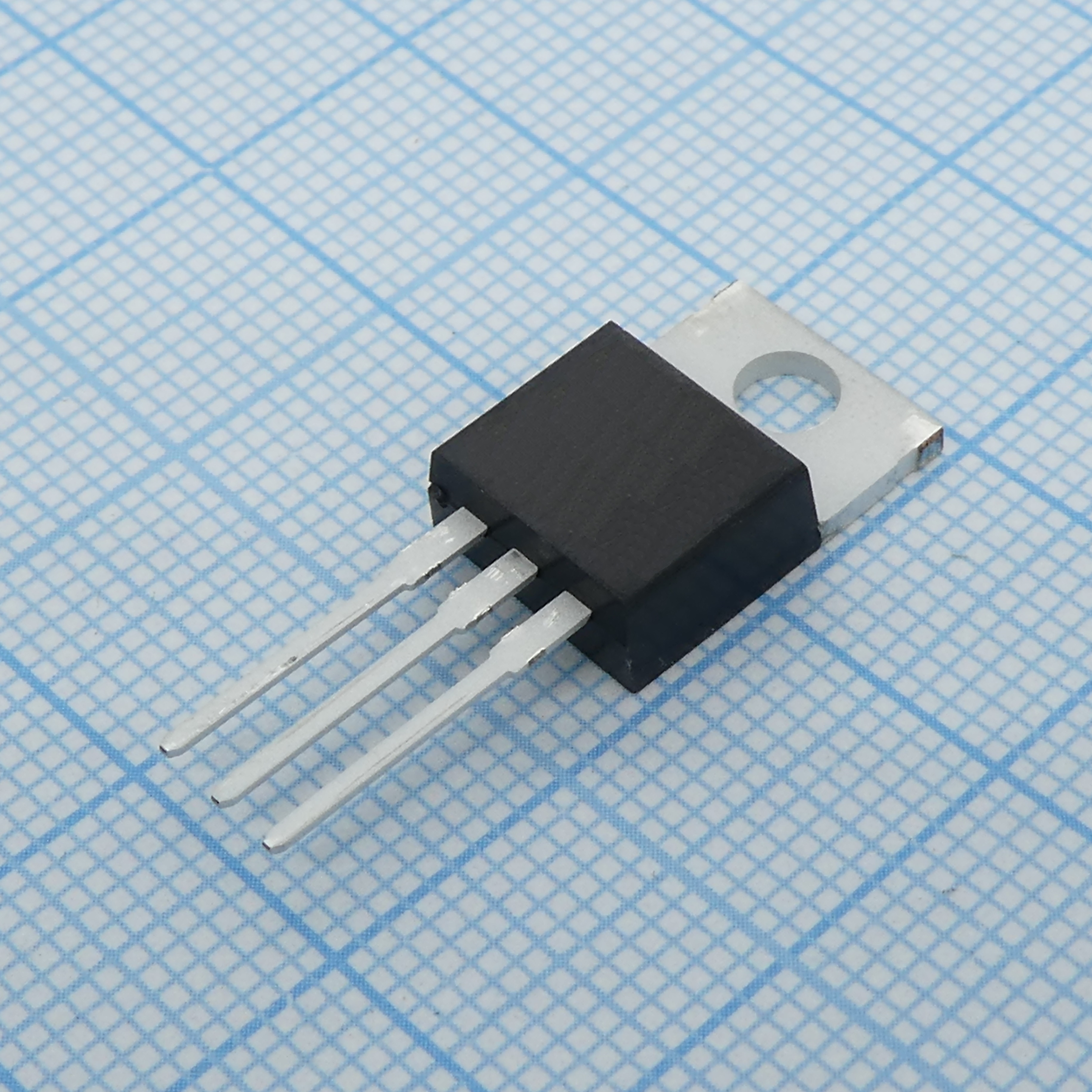

Симистор (триак) BTA06-600CWRG производства STMicroelectronics предназначен для управления нагрузками в цепях переменного тока. Ключевые особенности: корпус TO-220AB, ток 6 А и напряжение 600 В. Относится к бесснабберной серии (3Q), что обеспечивает высокую помехоустойчивость и стабильную работу без внешних RC-цепей. Применяется в регуляторах освещения, нагревателях и маломощных электродвигателях.
Технические характеристики
| I²t | 21A²s |
| T c | 105°C |
| T j | -40 to +125°C |
| I gm | 4A |
| Тип | Snubberless Triac |
| T stg | -40 to +150°C |
| V drm | 600V |
| VRRM | 600V |
| Ih max | 35mA |
| It rms | 6A |
| P g av | 1W |
| Серия | BTA06 and BTB06 Series |
| Вес | 2.3g |
| Ecopack | Да |
| Корпус | TO-220AB Insulated Tab |
| R d max | 60mΩ |
| Vgd min | 0.2V |
| Vgt max | 1.3V |
| Base qty | 50 |
| Тип монтажа | Выводной |
| R th j a | 60°C/W |
| R th j c | 2.7°C/W |
| Ревизия | 6 |
| V t0 max | 0.85V |
| V tm max | 1.55V |
| Dv dt min | 400V/µs |
| Il q2 max | 60mA |
| Без свинца | Да |
| Quadrants | 3Q |
| I tsm 50hz | 60A |
| I tsm 60hz | 63A |
| Igt q4 max | — |
| Изоляция | Insulated (2500V RMS) |
| Описание | 6A TRIACS SNUBBERLESS, LOGIC LEVEL & STANDARD |
| Di dt c min | 3.5A/ms |
| Dv dt c min | — |
| Артикул | BTA06-600CWRG |
| Чувствительность | 35mA Snubberless |
| V drm v rrm | 600V |
| Il q1 q3 max | 50mA |
| Packing mode | RG = Tube |
| Способ поставки | трубка |
| Дата редакции | 13-Feb-2006 |
| Ном. ток | 6A |
| Di dt critical | 50A/µs |
| Ном. напряжение | 600V |
| Ток удержания | 35mA |
| I drm i rrm 25c | 5µA |
| I drm i rrm 125c | 1mA |
| Igt q1 q2 q3 max | 35mA |
| Latching current | 50mA |
| Peak gate current | 4A |
| Threshold voltage | 0.85V |
| Ul file reference | E81734 |
| Динамическое сопротивление, Ом | 60mΩ |
| Размеры упаковки | A: 15.20 to 15.90mm; B: 10.00 to 10.40mm; C: 4.40 to 4.60mm; F: 6.20 to 6.60mm; L: 2.65 to 2.95mm; M: 2.60mm; E: 2.40 to 2.70mm; I4: 15.80 to 16.80mm; A1: 3.75mm; A2: 13.00 to 14.00mm; B1: 0.61 to 0.88mm; B2: 1.23 to 1.32mm; C1: 0.49 to 0.70mm; C2: 2.40 to 2.72mm; L2: 1.14 to 1.70mm; L3: 1.14 to 1.70mm; ØI: 3.75 to 3.85mm |
| Gate trigger current | 35mA |
| I2t value for fusing | 21A²s |
| On state voltage max | 1.55V |
| Тип упаковки | Tube (туба) |
| Surge peak on state current | 60A |
| Описание (англ.) | TRIAC 600V 6A(RMS) 63A 3-Pin(3+Tab) TO-220AB Insulated Tube |
| Off state leakage current 25c | 5µA |
| Average gate power dissipation | 1W |
| Off state leakage current 125c | 1mA |
| Storage junction temperature range | -40 to +150°C |
| Тепл. сопр. переход-корпус | 2.7°C/W |
| Диапазон темп. перехода | -40 to +125°C |
| Термосопротивление переход-среда | 60°C/W |
| Critical rate of decrease of main current | 3.5A/ms |
| Critical rate of rise of on state current | 50A/µs |
| Critical rate of rise of off state voltage | 400V/µs |
