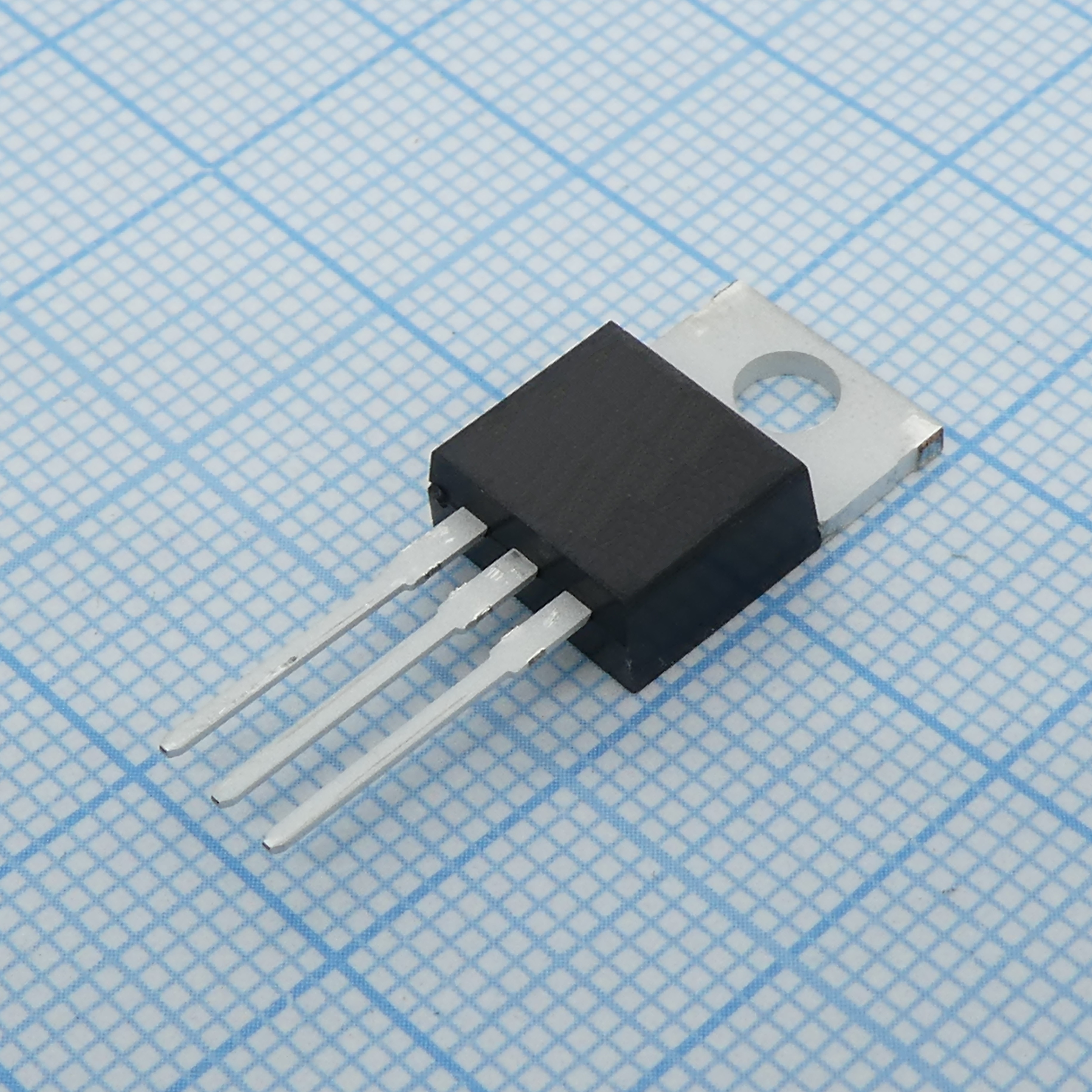

Симистор 600В 6А 50мА 3Q (бесснабберный)

Name: Симистор 600В 6А 50мА 3Q (бесснабберный)
Brand: STMicroelectronics
SKU: 768309
Price: 113.95 RUB
Availability: InStock

Артикул:768309

У поставщика

ПроизводительSTMicroelectronics

У поставщиков

163 шт.

Норм. уп.: 50

Сколько нужно

шт

Выгоднее:

Откуда взять

СкладЦена за штСуммаВ наличииУсловия

Склад 13срок до недели

Цена за шт113,95 ₽

Сумма1 139,50 ₽

+ доплата 490,00 ₽

В наличии163 шт

без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП

от 20 — 106,01 ₽ (−7%)

Заказ со склада «Склад 13» с этой позицией — 1 139,50 ₽. До заказа без доплаты не хватает 16 160,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.

10 шт · Склад 13 · 1 139,50 ₽

Описание

Симистор BTA06-600BWRG от STMicroelectronics — бесснабберный ключ для цепей переменного тока. Выдерживает напряжение до 600 В и ток до 6 А, выпускается в изолированном корпусе TO-220AB. Подходит для управления нагрузками в промышленной автоматике и бытовой технике.

Технические характеристики

I²t	21A²s
Температура перехода	-40 to +125°C
Тип	Snubberless Triac
Температура хранения	-40 to +150°C
It rms	6A
P g av	1W
Серия	BTA06 and BTB06 Series
Вес	2.3g
Ecopack	Да
I h max	50mA
I l max	70mA
Маркировка	BTA06-600BW
Корпус	TO-220AB Insulated Tab
R d max	60mΩ
Тепловое сопротивление RthJA	60°C/W
Тепловое сопротивление переход-корпус	2.7°C/W
Файл UL	E81734
Base qty	50
I gt max	50mA
Тип монтажа	Выводной
Ревизия	6
V gd min	0.2V
V gt max	1.3V
V t0 max	0.85V
V tm max	1.55V
Скорость нарастания, мин.	1000V/µs
I drm max	5µA
I rrm max	5µA
Без свинца	Да
Кол-во выводов	3
Quadrants	3Q (I - II - III)
Размеры	A: 15.20 to 15.90mm; B: 10.00 to 10.40mm; C: 4.40 to 4.60mm; F: 6.20 to 6.60mm; Индуктивность: 2.65 to 2.95mm; M: 2.60mm; E: 2.40 to 2.70mm; I4: 15.80 to 16.80mm; A1: 3.75mm; A2: 13.00 to 14.00mm; B1: 0.61 to 0.88mm; B2: 1.23 to 1.32mm; C1: 0.49 to 0.70mm; C2: 2.40 to 2.72mm; L2: 1.14 to 1.70mm; L3: 1.14 to 1.70mm; ØI: 3.75 to 3.85mm
I tsm 50hz	60A
I tsm 60hz	63A
Описание	6A TRIACS SNUBBERLESS, LOGIC LEVEL & STANDARD
Di dt c min	5.3A/ms
Dv dt c min	10V/µs
Артикул	BTA06-600BWRG
Чувствительность	50mA
V drm v rrm	600V
Режим упаковки	трубка
I l quadrants	I - III
Информация для заказа	BTA06-600BWRG
Дата редакции	13-Feb-2006
Ном. ток	6A
Di dt critical	50A/µs
I drm max 125c	1mA
I gt quadrants	I - II - III
I rrm max 125c	1mA
Tab insulation	Insulated (2500V RMS)
V gt quadrants	I - II - III
Voltage option	600V
It rms condition	full sine wave, Tc = 105°C (TO-220AB Insulated)
Sensitivity type	BW = 50mA Snubberless
R th ja condition	TO-220AB Insulated, junction to ambient
R th jc condition	TO-220AB Insulated, junction to case (AC)
I2t test conditions	tp = 10ms
I h test conditions	IT = 100mA
I l quadrant ii max	80mA
I l test conditions	IG = 1.2 IGT
R d test conditions	Tj = 125°C
V drm v rrm options	600V and 800V
I gm test conditions	tp = 20µs, Tj = 125°C
I gt test conditions	VD = 12V, RL = 30Ω
V gd test conditions	VD = VDRM, RL = 3.3kΩ, Tj = 125°C
V t0 test conditions	Tj = 125°C
V tm test conditions	ITM = 8.5A, tp = 380µs, Tj = 25°C
Dv dt test conditions	VD = 67% VDRM, gate open, Tj = 125°C
I drm test conditions	Tj = 25°C, VD = VDRM
I rrm test conditions	Tj = 25°C, VR = VRRM
I tsm test conditions	full cycle, Tj initial = 25°C, tp = 20ms (50Hz), tp = 16.7ms (60Hz)
I gm peak gate current	4A
P g av test conditions	Tj = 125°C
Di dt c test conditions	without snubber, Tj = 125°C
Dv dt c test conditions	Tj = 125°C
Тип упаковки	Tube (туба)
I drm test conditions 125c	Tj = 125°C, VD = VDRM
I rrm test conditions 125c	Tj = 125°C, VR = VRRM
Описание (англ.)	TRIAC ALTERNISTOR 600V TO220AB
Di dt critical test conditions	IG = 2 x IGT, tr ≤ 100ns, F = 120Hz, Tj = 125°C
