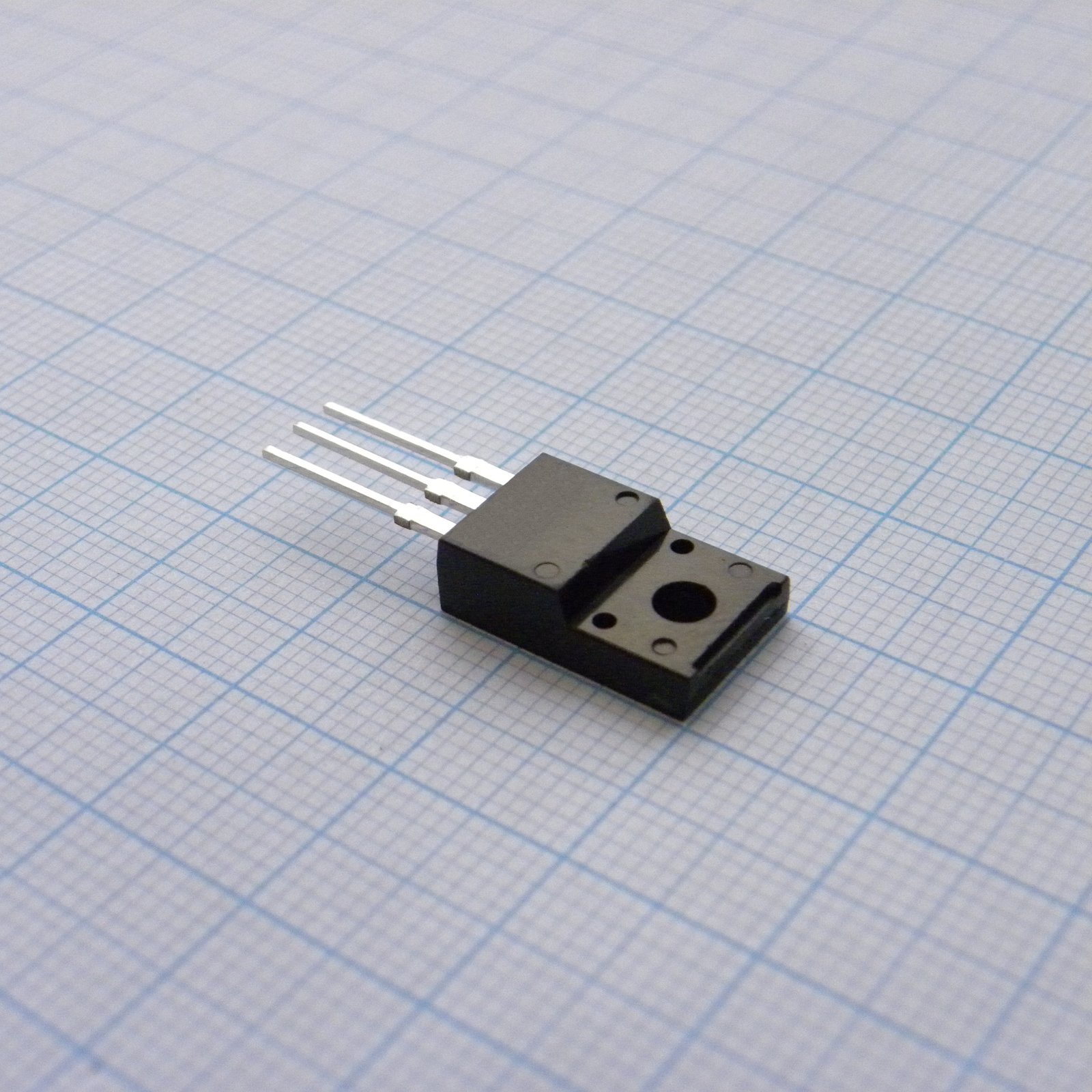

Тиристор 800В 12А 15мА BT151X-800R,127
У поставщика
ПроизводительWeEn
У поставщиков
151 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:151 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,03 |
| от 13 | 60,61 |
| от 25 | 58,60 |
| от 50 | 55,59 |
| от 100 | 51,73 |
Описание
Тиристор BT151X-800R от WeEn — это мощный полупроводниковый ключ на 800 В и 12 А. Выполнен в изолированном корпусе TO-220F, работает в широком диапазоне температур от -40 до 125 °C. Подходит для схем управления нагрузкой в промышленной автоматике и бытовой технике.
Технические характеристики
| Корпус | TO-220F |
| Тип монтажа | Выводной |
| Net mass | 2g |
| Изоляция | Seating plane electrically isolated from all terminals |
| Размеры | 10.3mm max length, 4.6mm max width, 15.8mm max height, 2.54mm pin spacing |
| I2t for fusing | 50A^2s (10ms) |
| Ток удержания | 20mA (max), 7mA (typ) |
| Peak gate power | 5W |
| Latching current | 40mA (max), 10mA (typ) |
| On state voltage | 1.75V (max), 1.4V (typ) at 23A |
| Peak gate current | 2A |
| Average gate power | 0.5W |
| Gate trigger current | 15mA (max), 2mA (typ) |
| Gate trigger voltage | 1.5V (max), 0.6V (typ) |
| Rms on state current | 12A |
| Изол. напр. RMS | 2500V |
| Тип упаковки | Tube (туба) |
| Average on state current | 7.5A |
| Макс. темп. перехода | 125°C |
| Off state leakage current | 0.5mA (max), 0.1mA (typ) at 125°C |
| Peak reverse gate voltage | 5V |
| Диап. темп. хр. | -40°C to 150°C |
| Gate controlled turn on time | 2µs (typ) |
| Описание (англ.) | THYRISTOR 800V 12A SOT186A |
| Capacitance from t2 to heatsink | 10pF |
| Повторяющееся импульсное обратное напряжение | 800V |
| Circuit commutated turn off time | 70µs (typ) |
| Repetitive peak off state voltage | 800V |
| Non repetitive peak on state current | 100A (10ms), 110A (8.3ms) |
| Рабочая температура | -40°C ~ 125°C |
| Critical rate of rise of off state voltage | 50V/µs (min, gate open), 200V/µs (min, R_GK=100Ω) |
| Repetitive rate of rise of on state current | 50A/µs |
| Thermal resistance junction to ambient free air | 55K/W |
| Thermal resistance junction to heatsink with compound | 4.5K/W |
| Thermal resistance junction to heatsink without compound | 6.5K/W |
