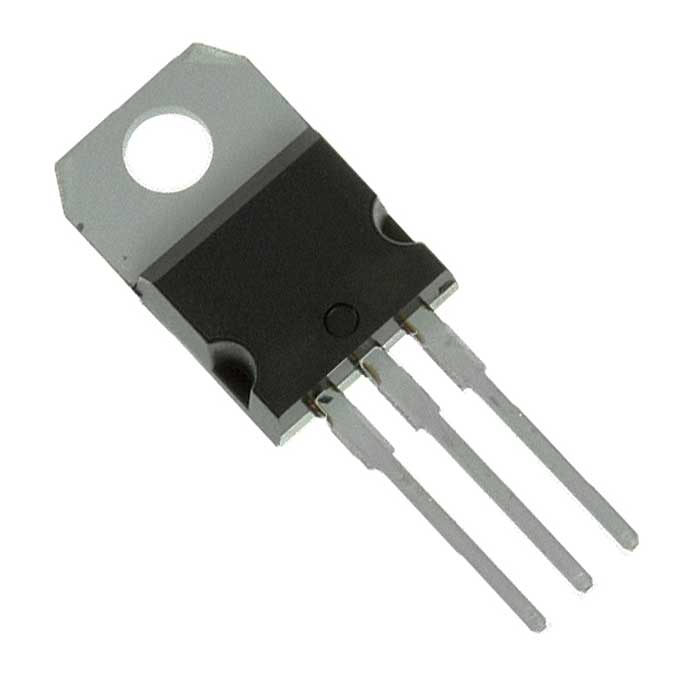

Тиристор BT138-800E
У поставщика
У поставщиков
125 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 11,20 |
| от 20 | 10,89 |
| от 40 | 10,58 |
| от 80 | 10,34 |
Цены поставщиков
РадиоЧип
В наличии:5 шт
Срок поставки: до 2 недель
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 11,20 |
| от 20 | 10,89 |
| от 40 | 10,58 |
| от 80 | 10,34 |
Склад 15
В наличии:120 шт
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 20 | 18,03 |
Описание
Тиристор (симистор) BT138-800E от WEIDA. Компонент рассчитан на ток 12 А и напряжение до 800 В, выпускается в изолированном корпусе TO-220F для монтажа в отверстия. Отличается низким током удержания и стабильной работой при перепадах напряжения. Применяется в схемах регулировки мощности, бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | TO-220F (Insulated) |
| Тип монтажа | THT |
| DV/dt min | 50 V/µs |
| Ширина корпуса | 8.8-9.3mm |
| I2t fusing | 45 A²s |
| Шаг выводов | 2.54mm |
| Высота корпуса | 4.5-4.9mm |
| Длина корпуса | 9.8-10.4mm |
| Тип компонента | triac |
| Ток удержания | ≤20mA |
| Peak gate power | 5W |
| On state voltage | ≤1.6V |
| Peak gate current | 2A |
| Average gate power | 0.5W |
| Latching current q2 | ≤40mA |
| Gate trigger voltage | ≤1.3V |
| Rms on state current | 12A |
| Leakage current at 25C | 5µA |
| Gate trigger current q4 | ≤25mA |
| Leakage current at 125C | 1mA |
| Gate trigger voltage min | 0.2V |
| Latching current q1 q3 q4 | ≤30mA |
| Диап. темп. хр. | -40~150°C |
| Gate trigger current q1 q2 q3 | ≤10mA |
| Повторяющееся импульсное обратное напряжение | 800V |
| Repetitive peak off state voltage | 800V |
| Тепл. сопр. переход-корпус | 2.5 °C/W |
| Диапазон темп. перехода | -40~125°C |
| Critical rate of rise of on state current | 50 A/µs (I-II-III), 10 A/µs (IV) |
| Non repetitive surge peak on state current | 120A |
