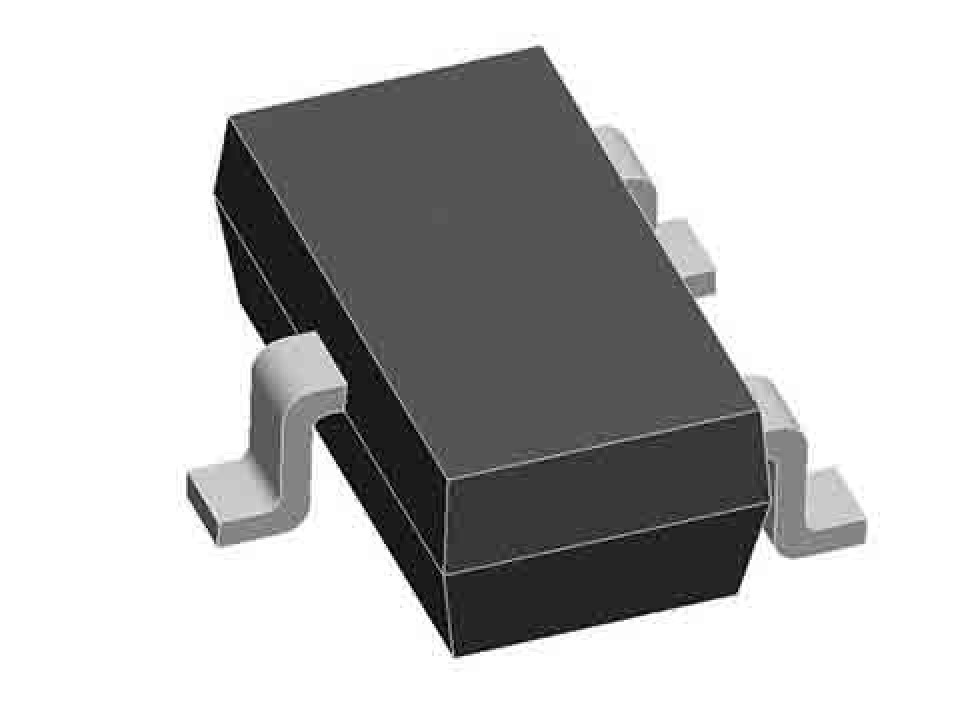

BSS138 SOT-23 MOSFET транзистор TRR (арт. 289172)
У поставщика
ПроизводительTRR
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
6 000 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт0,94 ₽
Сумма2 820,00 ₽
до минимума склада не хватает 180,00 ₽
В наличии6 000 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 2 820,00 ₽, не хватает 180,00 ₽. Добавьте позиций этого склада или выберите другой.
3 000 шт · Склад 29 · 2 820,00 ₽
Описание
BSS138 SOT-23 от TRR — это N-канальный MOSFET-транзистор в миниатюрном корпусе для поверхностного монтажа. Компонент предназначен для коммутации и управления нагрузками в цепях с низким напряжением. Благодаря компактному корпусу SOT-23 подходит для плотного монтажа на плате.
Технические характеристики
| Тип | N-канальный MOSFET |
| Напряжение сток-исток | 50V |
| Тип | MOSFET |
| Ток, А | 0.22 A |
| ЭСР HBM | 2kV |
| Маркировка | BSS138 |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Vgss max | ±20V |
| Время спада | 14ns |
| Ток стока импульсный | 0.88A |
| Время нарастания | 18ns |
| Размеры | Шаг выводов: 0.95mm; Макс. ширина корпуса: 1.50mm; Мин. ширина корпуса: 1.10mm; Высота корпуса макс.: 1.10mm; Мин. высота корпуса: 0.90mm; Макс. длина корпуса: 3.10mm; Мин. длина корпуса: 2.70mm |
| Шаг выводов | 0.95mm |
| Ширина вывода | 0.30-0.50mm |
| Rds(on) при 10 В | 3.5Ω |
| RDS(on) при 4.5 В | 6.0Ω |
| Id непрерывный | 0.22A |
| Ширина корпуса | 1.10-1.50mm |
| Количество в катушке | 3000 units |
| Защита от ЭСР | 2kV HBM |
| Высота корпуса | 0.90-1.10mm |
| Длина корпуса | 2.70-3.10mm |
| Снижение мощности | 2.8mW/°C |
| Сопротивление затвора | 9Ω |
| Мощность, Вт | 0,36 |
| Заряд сток-затвор | 0.4nC |
| Вх. емкость | 27pF |
| Полный заряд затвора | 2.4nC |
| Время нарастания | 18ns |
| Заряд затвор-исток | 0.1nC |
| Выходная емкость | 13pF |
| Время спада | 14ns |
| Время задержки включения | 5ns |
| Время задержки выключения | 36ns |
| Импульсный ток стока | 0.88A |
| Напряжение, В | 50 V |
| Макс. рассеиваемая мощность | 0.36W |
| Заряд затвора макс. | 2.4nC |
| Тип. заряд затвора | 1.7nC |
| Напряжение затвор-исток макс. | ±20V |
| Непрерывный ток стока | 0.22A |
| Макс. напряжение сток-исток | 50V |
| Прямая крутизна | 0.12S |
| Напр. диода макс. | 1.4V |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -55°C |
| Soldering footprint width | 0.90mm |
| Диап. темп. хр. | -55 to +150°C |
| Пороговое напряжение затвора макс. | 1.6V |
| Пороговое напряжение затвора мин. | 0.8V |
| Тип. пороговое Uзи | 1.3V |
| Soldering footprint length | 2.00mm |
| Обратная проходная емкость | 6pF |
| Непрерывный ток диода тела | 0.22A |
| Прямое напряжение диода, макс. | 1.4V |
| Напряжение пробоя сток-исток | 50V |
| Сопротивление сток-исток в открытом состоянии, 10 В | 3.5Ω |
| Drain source on resistance 4.5v | 6.0Ω |
| Диапазон темп. перехода | -55 to +150°C |
| Термосопротивление переход-среда | 350°C/W |
Аналоги
- BSS138 PANJIT
- BSS138 YANGJIE
- BSS138LT1 GSME
- BSS138 SUNTAN
- BSS138 ON
- BSS138LT1G ON
