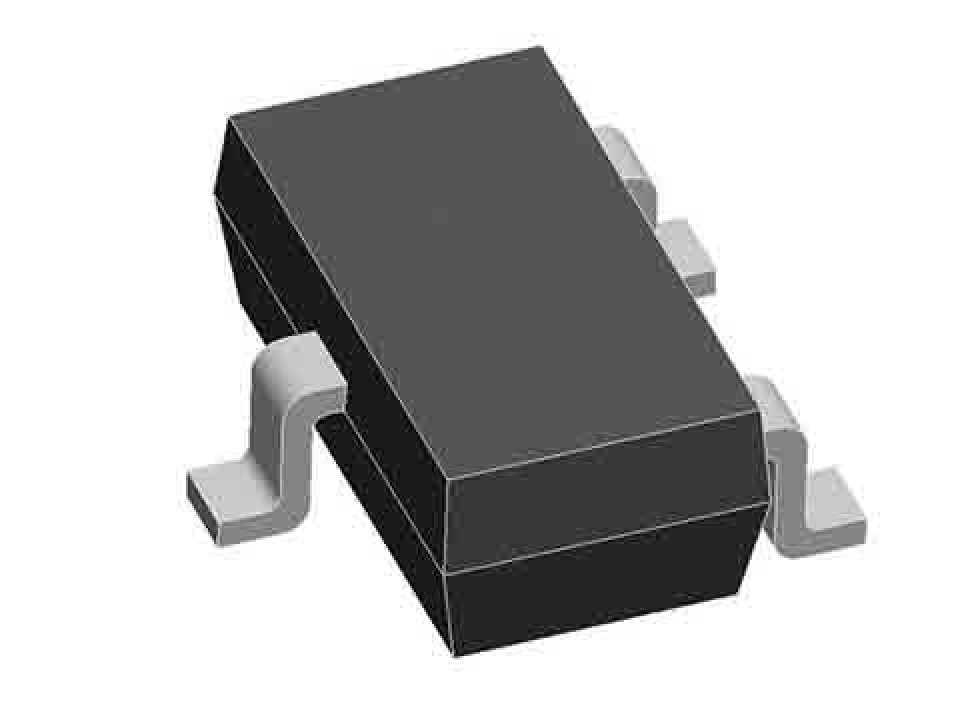

BSS138 SOT-23 MOSFET транзистор RUME (арт. 289161)
У поставщика
ПроизводительRUME
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
3 000 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт0,83 ₽
Сумма2 490,00 ₽
до минимума склада не хватает 510,00 ₽
В наличии3 000 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 2 490,00 ₽, не хватает 510,00 ₽. Добавьте позиций этого склада или выберите другой.
3 000 шт · Склад 29 · 2 490,00 ₽
Описание
BSS138 SOT-23 — это N-канальный MOSFET-транзистор от производителя RUME. Компонент выполнен в компактном корпусе SOT-23 и предназначен для коммутации низковольтных нагрузок. Применяется в схемах управления питанием, логических преобразователях уровней и портативной электронике, где важна низкая мощность управления и малое сопротивление канала в открытом состоянии.
Технические характеристики
| Тип | MOSFET |
| Ток, А | 0.22 А |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Компонент | BSS138 |
| Время спада | 35ns |
| Время нарастания | 5ns |
| Сопротивление затвора | 281ohm |
| Мощность, Вт | 0,36 |
| Вх. емкость | 58pF |
| Рассеиваемая мощность | 0.35W |
| Выходная емкость | 9.75pF |
| Время задержки включения | 5ns |
| Время задержки выключения | 60ns |
| Напряжение, В | 50 В |
| Gate body leakage max | ±1µA |
| Пороговое напряжение затвора | 0.6V to 1.2V |
| Входная ёмкость Ciss | 58pF |
| Напряжение затвор-исток макс. | ±12V |
| Выходная ёмкость Coss | 9.75pF |
| Непрерывный ток стока | 0.22A |
| Макс. напряжение сток-исток | 50V |
| Прямая крутизна | 0.20S |
| Макс. раб. темп. | 150°C |
| Диап. темп. хр. | -55°C to +150°C |
| Прямое напряжение диода тела | 1.2V |
| Пороговое напряжение затвора макс. | 1.20V |
| Пороговое напряжение затвора мин. | 0.60V |
| Макс. длительный ток стока | 0.22A |
| Обратная проходная емкость | 5.2pF |
| Gate body leakage current max | ±1µA |
| Напряжение пробоя сток-исток | 50V |
| Ток стока при нулевом напряжении затвора | 0.1µA |
| Обратная проходная ёмкость (Crss) | 5.2pF |
| Сопротивление сток-исток в открытом состоянии | At VGS 5V: 1.6ohm; At VGS 1.8V: 2.5ohm; At VGS 2.5V: 2.0ohm |
| Мин. напряжение сток-исток пробоя | 50V |
| Макс. темп. перехода | 150°C |
| Макс. ток стока при нулевом напряжении затвора | 0.1µA |
| Drain source on resistance at vgs 5v | 1.6Ω |
| Drain source on resistance at vgs 1.8v | 2.5Ω |
| Drain source on resistance at vgs 2.5v | 2.0Ω |
| Термосопротивление переход-среда | 357°C/W |
Аналоги
- BSS138 PANJIT
- BSS138 YANGJIE
- BSS138LT1 GSME
- BSS138 SUNTAN
- BSS138 ON
- BSS138LT1G ON
