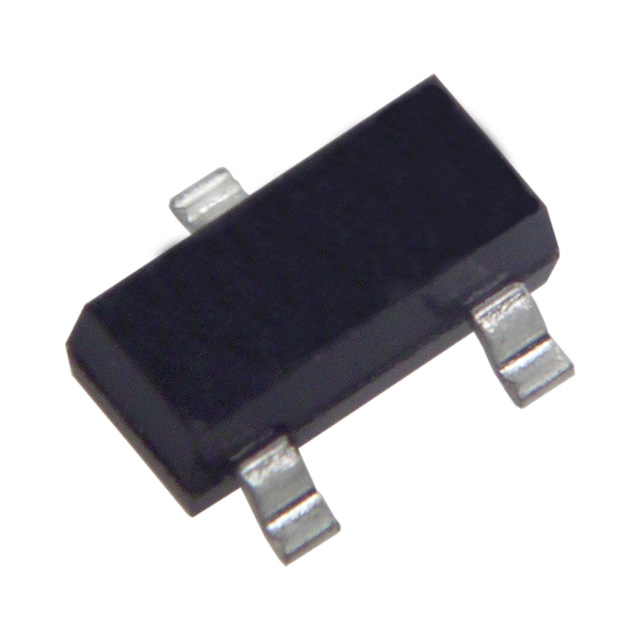

Транзистор BSS131H6327XTSA1
У поставщика
У поставщиков
1 000 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,91 |
Цены поставщиков
РадиоЧип
В наличии:1 000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,18 |
Описание
Транзистор Infineon BSS131H6327XTSA1 — N-канальный MOSFET в компактном корпусе PG-SOT23. Работает при температуре от -55 до 150 °C, имеет малое время включения 3,3 нс и выключения 13,7 нс. Подходит для высокоскоростной коммутации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Qg | 2.1nC |
| Tf | 64.5ns |
| Tr | 3.1ns |
| Заряд затвор-сток | 0.8nC |
| Заряд затвор-исток | 0.16nC |
| Заряд обратного восстановления | 22.6nC |
| TRR | 42.9ns |
| Ciss | 58pF |
| Coss | 7.3pF |
| Crss | 2.8pF |
| IGSS | 10nA |
| Td(вкл) | 3.3ns |
| Rth JA | 350K/W |
| Td(выкл) | 13.7ns |
| Макс. Tj | 150°C |
| Tj мин. | -55°C |
| Gfs min | 0.06S |
| Gfs тип. | 0.13S |
| Маркировка | SRs |
| Корпус | PG-SOT23 |
| Без свинца | Yes |
| Vbr dss | 240V |
| Макс. Vds | 240V |
| Макс. Vgs | ±20V |
| Vsd макс. | 1.2V |
| VSD тип. | 0.81V |
| Aec q101 | Yes |
| Ptot 25c | 0.36W |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| Vplateau | 2.90V |
| Esd class | Class 0 |
| Ток стока импульсный | 0.4A |
| Is pulsed | 0.43A |
| Id off 25c | 0.01µA |
| Rds(вкл) макс. | 14Ω |
| Vgs порог макс. | 1.8V |
| Vgs порог мин. | 0.8V |
| Vgs(th) тип. | 1.4V |
| Dv dt rated | 6kV/µs |
| Id off 150c | 5µA |
| Артикул | BSS131 |
| Без галогенов | Yes |
| Непрерывный | 0.11A |
| Rds on at 10v | 7.7Ω |
| Тип компонента | N-Channel MOSFET |
| Rds on at 4p5v | 9.07Ω |
| Соотв. RoHS | Yes |
| Tape reel info | H6327 |
| Ток стока непрерывный 25C | 0.11A |
| Непрерывный ток стока 70°C | 0.09A |
