Документация
Транзисторы / Транзисторы смд / SOT-223
У поставщика
ПроизводительHOTTECH
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
21 786 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 14
В наличии:20 028 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 10,98 |
Склад 13
В наличии:1 758 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,59 |
| от 65 | 15,90 |
| от 129 | 15,02 |
| от 258 | 13,97 |
| от 516 | 13,04 |
Описание

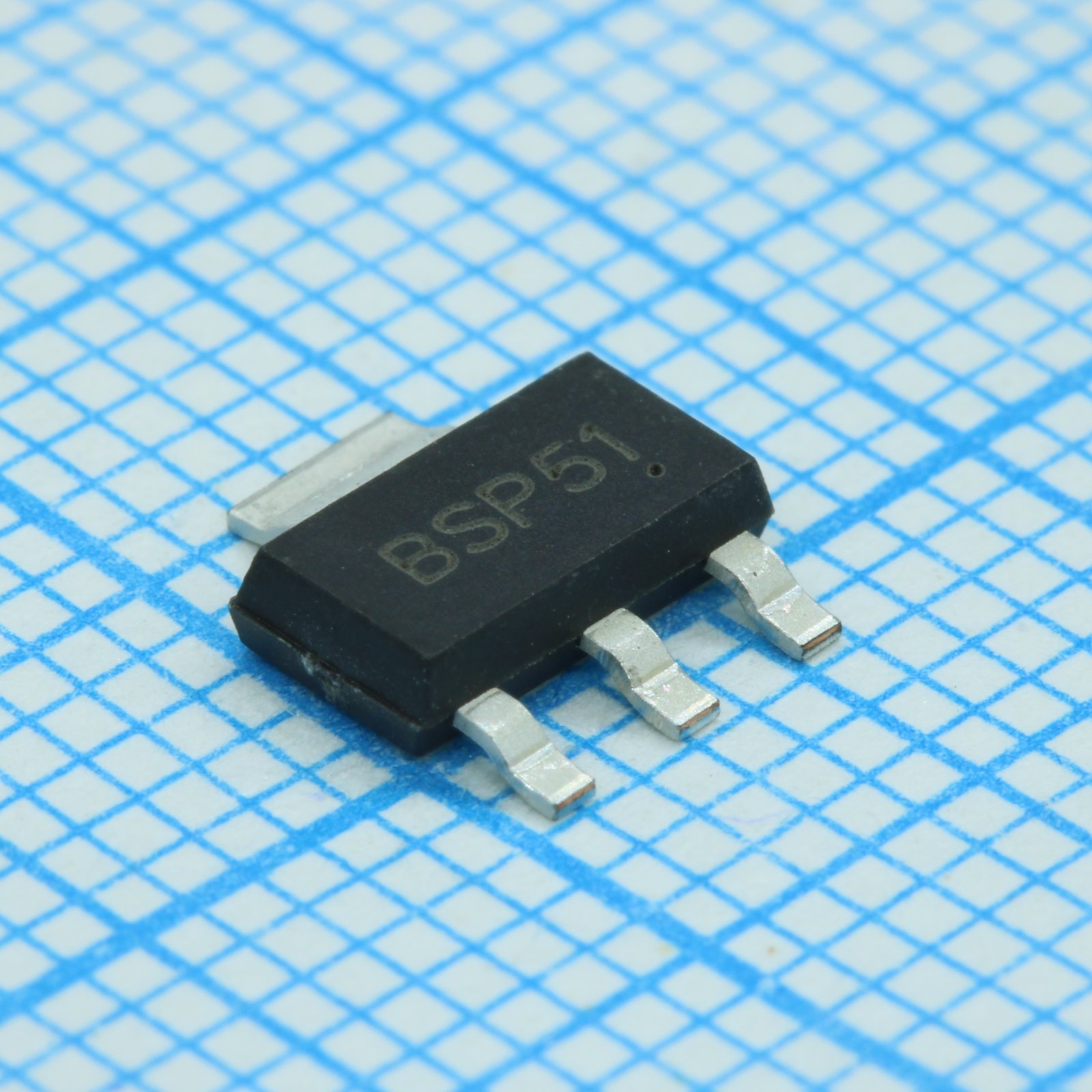

Транзистор BSP51 от HOTTECH — это биполярный PNP-транзистор средней мощности в компактном SMD-корпусе SOT-223. Предназначен для применения в цепях коммутации нагрузки, усиления сигналов и управления исполнительными устройствами. Корпус обеспечивает эффективный отвод тепла при монтаже на печатную плату, что позволяет использовать компонент в компактных электронных устройствах.
Технические характеристики
| Тип | NPN Darlington Transistor |
| Цоколевка | 1. Base, 2. Collector, 3. Emitter |
| Rth JA | 125°C/W |
| Тип | MOSFET |
| Ток, А | 1 А |
| Корпус | SOT-223 |
| Process | 03 |
| T j stg | -55 ~ +150 °C |
| Тип монтажа | SMD |
| Напряжение пробоя коллектор-база | 90V |
| Напряжение пробоя эмиттер-база | 5.0V |
| Компонент | BSP51 |
| I ces max | 10µA |
| I ebo max | 10µA |
| P d total | 1000mW |
| V cbo max | 90V |
| V ceo max | 80V |
| V ebo max | 5.0V |
| Применение | extremely high current gain at collector currents to 500mA |
| Vbe нас. макс. | 1.9V |
| Макс. напряжение насыщения коллектор-эмиттер | 1.3V |
| Hfe min 150ma | 1000 |
| Hfe min 500ma | 2000 |
| I c continuous | 500mA |
| Снижение выше 25°C | 8.0mW/°C |
| Мощность, Вт | 1,5 |
| Напряжение, В | 60 В |
Заметили ошибку в описании или параметрах?
