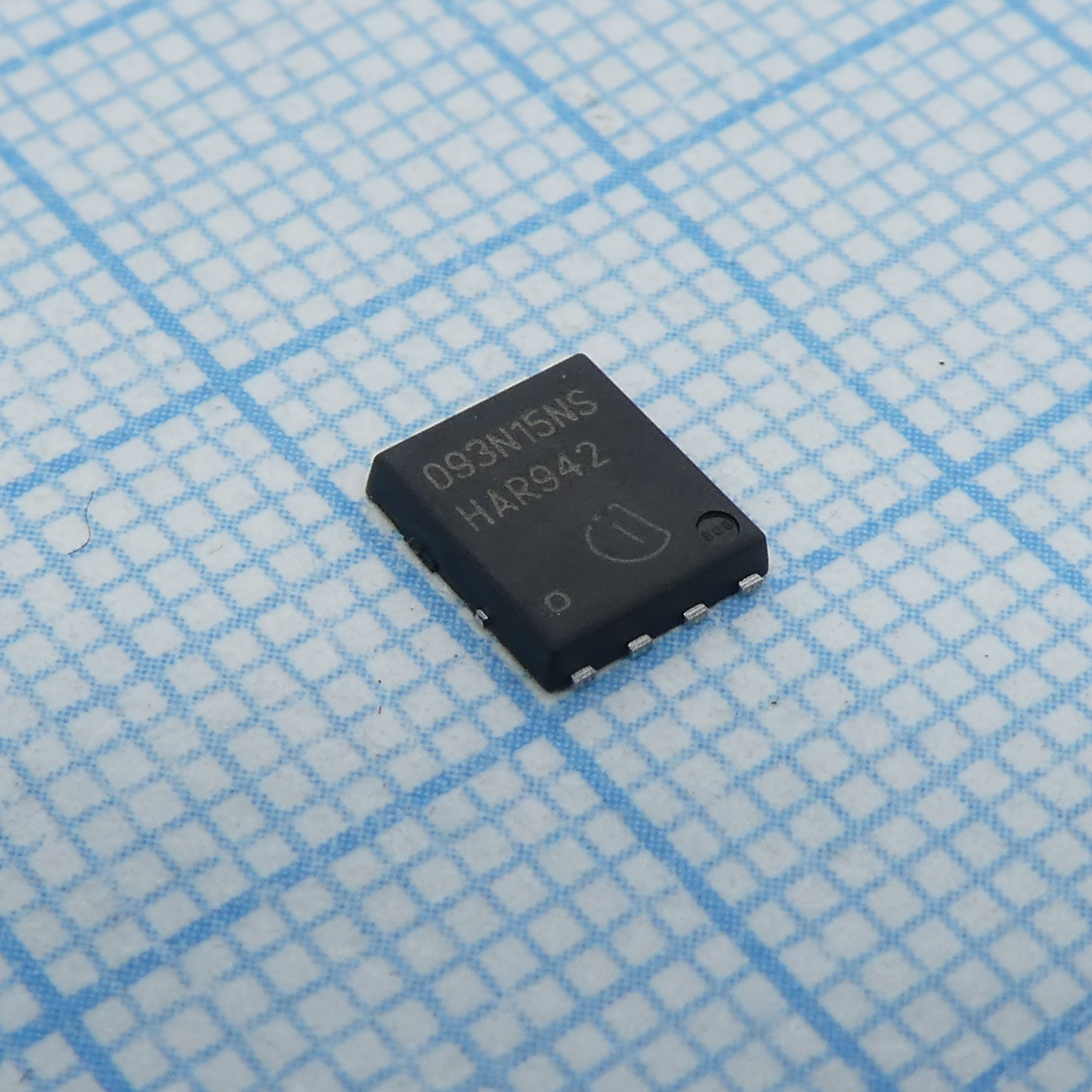

Полевой MOSFET транзистор N-канальный 150В 87А 9,3мОм SuperSO8
У поставщика
ПроизводительInfineon
КатегорияТранзисторы
У поставщиков
1 609 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 609 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,28 |
| от 30 | 121,42 |
| от 60 | 115,17 |
| от 119 | 109,69 |
| от 238 | 105,98 |
Описание
Полевой MOSFET транзистор N-канального типа от Infineon. Выдерживает напряжение до 150 В и ток до 87 А при сопротивлении открытого канала всего 9,3 мОм, что обеспечивает высокую эффективность. Выполнен в компактном корпусе SuperSO8. Подходит для импульсных источников питания и преобразователей в промышленной и телекоммуникационной технике.
Технические характеристики
| Тип | N-channel MOSFET |
| Id max | 87A |
| Pd макс. | 139W |
| Макс. заряд затвора | 40.7nC |
| Тип. заряд затвора | 33nC |
| Rg max | 1.4Ω |
| Rg typ | 0.9Ω |
| Tf тип. | 3.8ns |
| Tr тип. | 4.3ns |
| Eas max | 130mJ |
| Gfs min | 34S |
| Gfs тип. | 67S |
| Корпус | PG-TDSON-8 (SuperSO8) |
| Qgd max | 10.2nC |
| Qgd тип. | 6.8nC |
| Qgs тип. | 14nC |
| Qrr max | 116nC |
| Qrr тип. | 58nC |
| Qsw typ | 13.4nC |
| Макс. время обратного восстановления | 98ns |
| Trr тип. | 49ns |
| Макс. Vds | 150V |
| Макс. Vgs | ±20V |
| Ciss max | 3230pF |
| Тип. Ciss | 2430pF |
| Coss max | 803pF |
| Coss тип. | 604pF |
| Crss max | 26pF |
| Тип. Crss | 15pF |
| Idss макс. | 100µA |
| Igss макс. | 100nA |
| Тип монтажа | SMD |
| Qoss max | 121nC |
| Qoss typ | 91nC |
| V sd max | 1.2V |
| V sd typ | 0.88V |
| Td(вкл) тип. | 14ns |
| Rds(вкл) макс. | 9.3mΩ |
| Td(выкл) тип. | 14.4ns |
| Vgs порог макс. | 4.6V |
| Vgs порог мин. | 3.0V |
| Vgs(th) тип. | 3.8V |
| Артикул | BSC093N15NS5ATMA1 |
| Vbd dss min | 150V |
| Id pulse max | 348A |
| Rds on typ 8v | 8.7mΩ |
| Id max tc 100c | 75A |
| Rds on typ 10v | 7.9mΩ |
| Qs gate plateau typ | 5.7V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to 150°C |
| Диап. раб. темп. | -55°C to 150°C |
| Описание (англ.) | N-CH 150V 87A 9,3mOhm SuperSO8 |
| Тепловое сопротивление переход-среда | 50K/W |
| Thermal resistance junction case max | 0.9K/W |
| Thermal resistance junction case typ | 0.54K/W |
| Напряжение, В | 150 |
| Ток, А | 93 |
