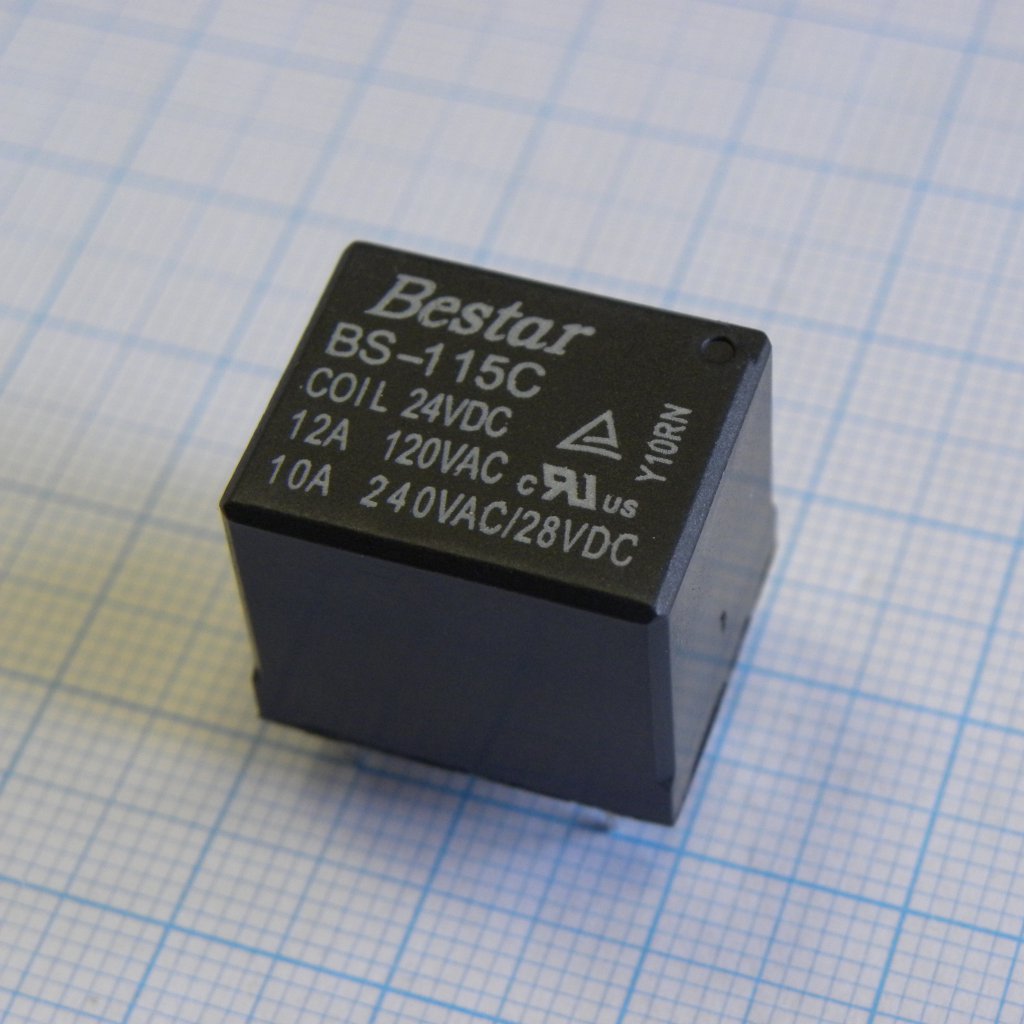

Реле BS-115C-12A-24VDC
У поставщика
У поставщиков
3 899 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 161,09 |
| от 6 | 156,42 |
| от 12 | 154,08 |
| от 25 | 148,25 |
Цены поставщиков
Склад 33
В наличии:2 700 шт.
Срок поставки: до 14 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 94,25 |
Склад 13
В наличии:1 199 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 136,07 |
| от 53 | 128,55 |
| от 100 | 123,51 |
| от 300 | 119,07 |
| от 500 | 116,08 |
Описание
Реле электромагнитное BS-115C-12A-24VDC от Bestar — коммутационный компонент с управляющей катушкой на 24 В постоянного тока. Модель рассчитана на ток нагрузки до 12 А, что подходит для цепей управления и автоматизации. Применяется в промышленных контроллерах, системах сигнализации и распределительных щитах.
Технические характеристики
| Тип | Sub-miniature relay |
| Модель | BS-115C-12A-24VDC |
| Серия | BS-115C |
| Вес | approx 8g |
| Тип монтажа | Выводной |
| Сертификаты | UL E147052, CSA LR76479-1, TUV R9754066 |
| Мощность катушки | 360mW |
| Размеры | 19 x 15.5 x 15.2 mm |
| Защита | Flux Free or Sealed |
| Описание | Sub-Miniature Relay |
| Ток катушки | 15mA |
| Напряжение катушки | 24VDC |
| Время срабатывания | max 10ms |
| Время отпускания | max 5ms |
| Сертификаты | UL E147052, CSA LR76479-1, TUV R9754066 |
| Pickup voltage | 18V |
| Surge strength | 2000V |
| Сопр. катушки | 1600Ω ±10% |
| Падение напряжения | 2.4V |
| Электрический ресурс | 1 x 10^5 operations (rated load) |
| Мех. ресурс | 1 x 10^7 operations (no load) |
| Материал контакта | AgCdO |
| Макс. время срабатывания | 10ms |
| Макс. время отпускания | 5ms |
| Ударопрочность | min 10G |
| Сопр. контакта | max 100mΩ initial |
| Min switching load | 100mA at 5VDC |
| Расположение контактов | 1 Form A or 1 Form C |
| Coil operate voltage | 18.00V |
| Coil release voltage | 2.4V |
| Вибростойкость | 1.5mm D.A. 10-55Hz |
| Contact rating dc 28v | 10A |
| Сопр. изоляции | min 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 12A |
| Макс. коммутируемое напряжение | 240VAC, 60VDC |
| Contact rating ac 120v | 12A |
| Contact rating ac 240v | 10A |
| Макс. сопротивление контакта | 100mΩ |
| Номин. контактов (резистивная) | 12A 120VAC, 10A 240VAC, 10A 28VDC |
| Диапазон темп. окр. | -30°C to +70°C |
| Мин. сопротивление изоляции | 1000MΩ at 500VDC |
| Прочность изоляции контактов | 750VAC 50/60Hz 1 minute |
| Диэл. прочность катушка-контакт | 1500VAC 50/60Hz 1 minute |
| Эл. прочность между контактами | 750VAC 50/60Hz 1min |
| AC/DC | DC |
