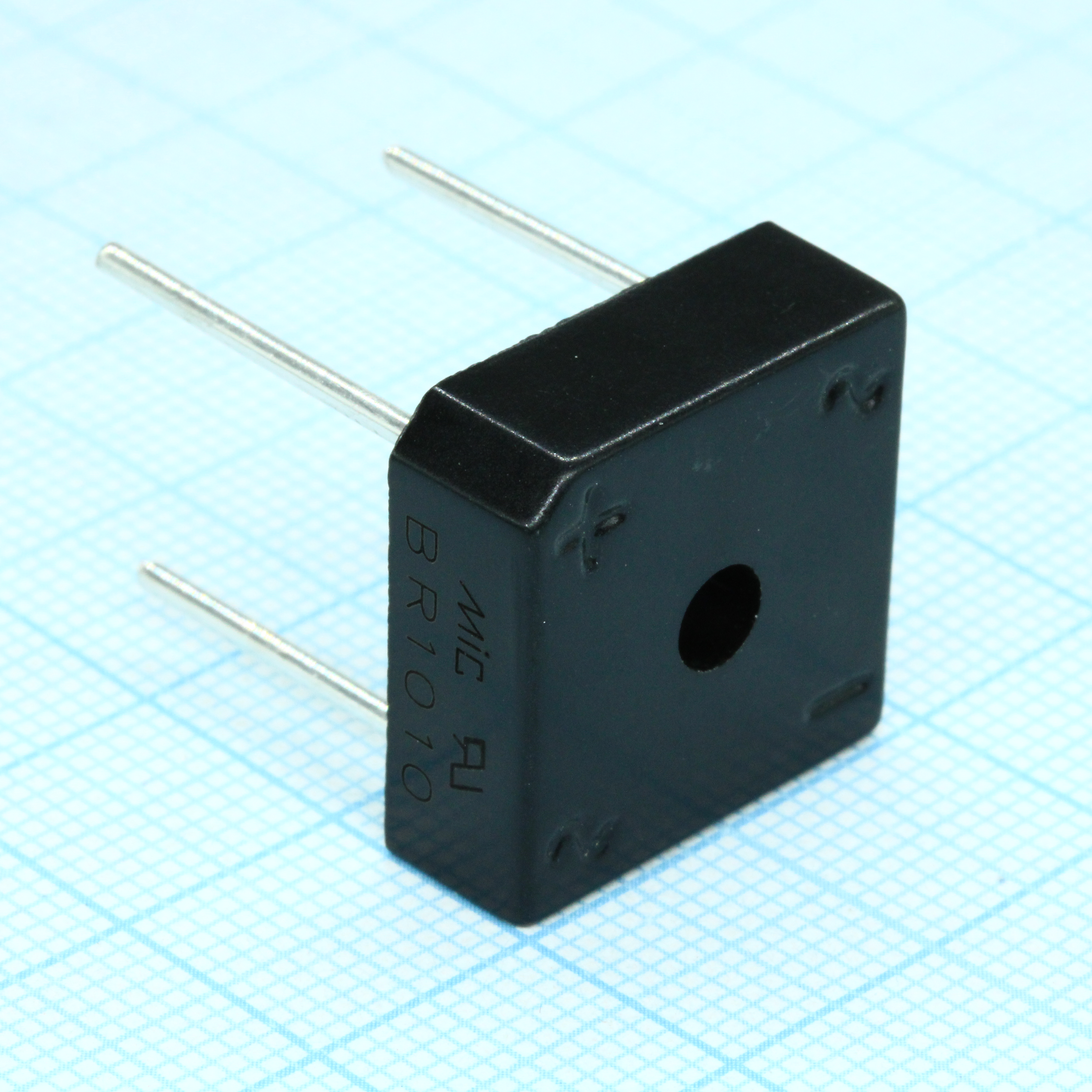

Диодный мост BR1010
У поставщика
У поставщиков
889 шт.
Норм. уп.: 200
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 41,25 |
| от 30 | 38,59 |
| от 60 | 37,26 |
| от 120 | 35,40 |
Цены поставщиков
Склад 39
В наличии:553 шт.
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,95 |
Склад 13
В наличии:336 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,93 |
| от 31 | 39,91 |
| от 61 | 38,53 |
| от 122 | 36,64 |
| от 200 | 34,60 |
Описание
Диодный мост BR1010 от MIC — компактный выпрямитель для однофазных цепей. Рассчитан на прямой ток до 10 А и обратное напряжение до 1000 В, выполнен в корпусе BR-10. Применяется в импульсных блоках питания, зарядных устройствах и промышленной автоматике.
Технические характеристики
| Тип | диодный мост |
| Примечания | Ratings at 25°C ambient unless otherwise specified. Single phase, half wave, 60Hz, resistive or inductive load. For capacitive load derate current by 20%. |
| Вес | 0.20 ounces, 1.52 grams |
| Корпус | BR-10 |
| Тип монтажа | Выводной |
| Полярность | Polarity symbols molded on case |
| Terminal | Lead solderable per MIL-STD-202E |
| Размеры | Ширина: 0.770in (19.58mm); Высота: 0.590in (15.0mm); Длина вывода: 0.300in (7.60mm) min; Расстояние между выводами: 0.250in (6.35mm); Диаметр вывода: 0.050in (1.27mm) dia typ min; Case to lead isolation: 0.210in (5.33mm) min |
| Артикул | BR1010 |
| Среднеквадратичное напряжение | 700V |
| Материал корпуса | Molded plastic body |
| Конфигурация | Single phase bridge rectifier |
| Mounting hole | 0.520in (13.2mm) hole for #6 screw |
| Напр. изоляции | 2500VAC |
| Номинал плавкой вставки | 166A^2s |
| Напряжение блокировки DC | 1000V |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 250A |
| Диап. раб. темп. | -55 to +150°C |
| Maximum reverse current at 25C | 10uA |
| Maximum reverse current at 150C | 500uA |
| Имп. обратное напряжение | 1000V |
| Средний выпрямленный ток | 10A |
| Тепл. сопр. переход-корпус | 6.0°C/W |
| Maximum instantaneous forward voltage | 1.1V |
| Напряжение, В | 1000 |
| Ток, А | 0,00001 |
