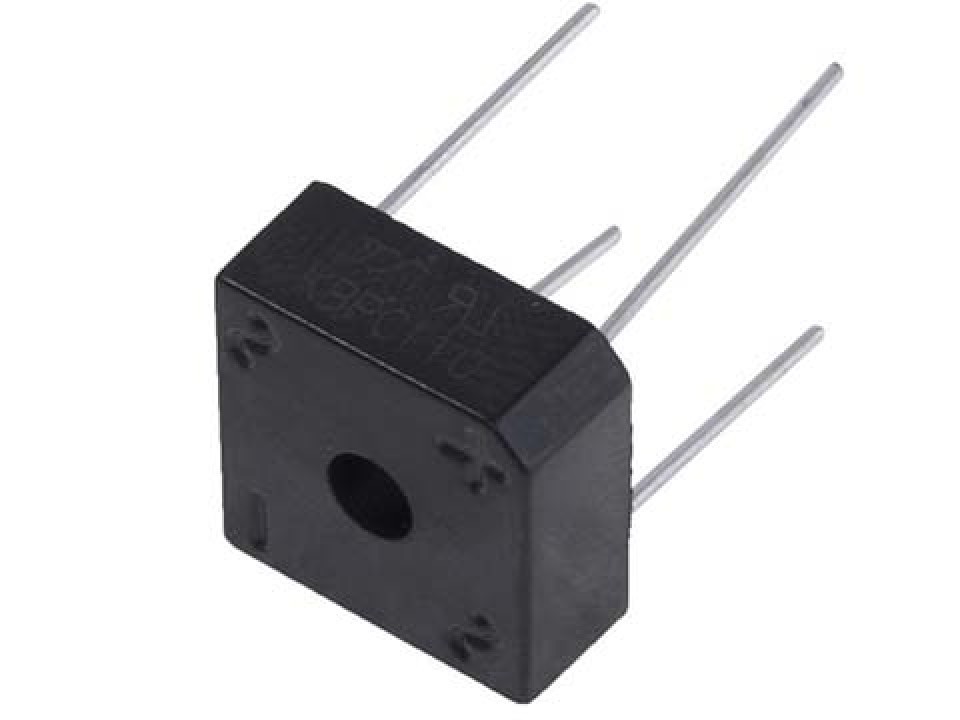

BR 310 (3A,1000В) BR-3 диодный мост BO (арт. 329289)
У поставщика
ПроизводительBO
КатегорияДиодные мосты
У поставщиков
950 шт.
Норм. уп.: 200
Цены поставщиков
Склад 29
В наличии:950 шт.
Срок поставки: до 10 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,24 |
Описание
Диодный мост BO BR 310 (BR-3) рассчитан на выпрямление переменного тока с типичными параметрами до 3 А и 1000 В. Компонент выполнен в компактном корпусе BR-3, что обеспечивает удобный монтаж на печатную плату. Применяется в блоках питания, зарядных устройствах и промышленной электронике для преобразования переменного напряжения в постоянное.
Технические характеристики
| Тип | Single Phase Bridge Rectifier |
| Вес | 3.36 grams |
| Тип | диодный мост |
| Ток | 3 А |
| Корпус | BR-3 |
| Особенности | Ideal for printed circuit board, Low forward voltage, Low leakage current, Both normal and Pb free product available |
| Тип монтажа | THT (with screw hole for #6 screw) |
| Screw hole | for #6 screw |
| Артикул | BR310 |
| Корпус | BR-3 |
| Монтаж | Выводной |
| Макс. среднекв. напряжение | 700V |
| Размеры упаковки | Ширина: 11.3mm max / 10.3mm min (0.445/0.405 inch); Высота: 5.4mm max / 4.9mm min (0.213/0.193 inch); Длина вывода: 15.0mm min (0.591 inch); Диаметр вывода: 0.9mm typical (0.035 inch); Общая длина: 15.7mm max / 14.7mm min (0.620/0.580 inch) |
| Падение напряжения | 1.1V (at 3A DC per bridge element) |
| Напряжение | 1000 В |
| Обратный ток при 25°C | 10mA (at rated DC blocking voltage) |
| Макс. DC блокирующее напряжение | 1000V |
| Обратный ток при 100°C | 100mA (at rated DC blocking voltage) |
| Диап. темп. хр. | -65 to +150°C |
| Имп. прямой ток | 50A (8.3ms single half sine-wave) |
| Диап. раб. темп. | -65 to +150°C |
| Derating for capacitive load | 20% |
| Средний выпрямленный ток | 3.0A (Tc=50°C, lead length 0.375") |
| Макс. импульсное обратное напряжение | 1000V |
