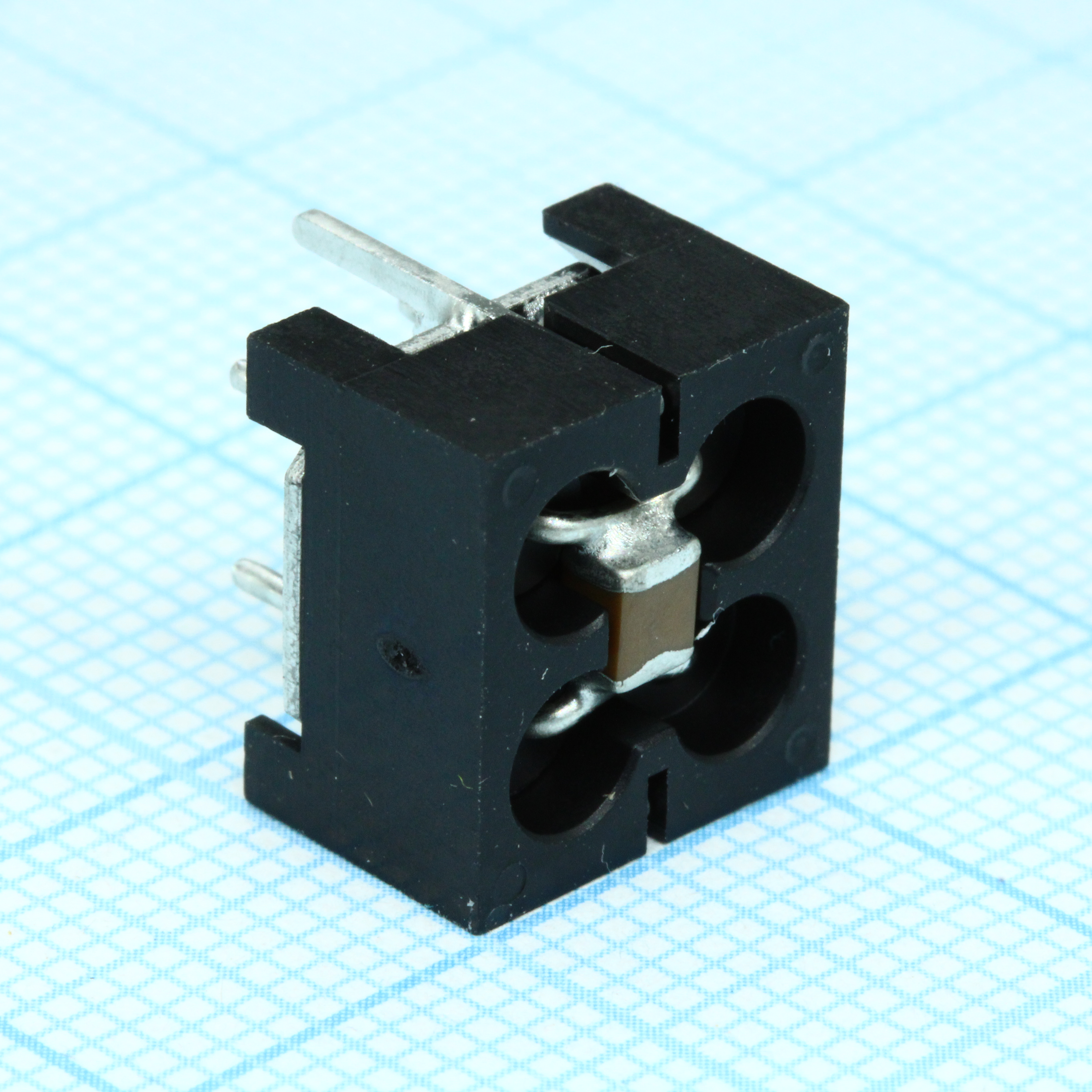

Фильтр сетевой BNX016-01
В наличии
На своём складе
1 шт.
Норм. уп.: 150
У поставщиков
4 353 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 116,19 |
| от 6 | 112,82 |
| от 12 | 111,14 |
| от 25 | 109,46 |
Цены поставщиков
Склад 39
В наличии:3 770 шт.
Срок поставки: до недели
Норм. уп.: 150
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 253,16 |
| от 17 | 241,06 |
| от 28 | 234,46 |
| от 47 | 229,15 |
| от 77 | 224,42 |
Склад 13
В наличии:582 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 214,38 |
| от 39 | 203,25 |
| от 78 | 195,81 |
| от 150 | 189,26 |
| от 450 | 184,83 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 25 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 147,89 |
| от 10 | 147,89 |
Описание
Фильтр сетевой BNX016-01 производства Murata представляет собой компактный компонент для подавления электромагнитных помех (ЭМП). Устройство эффективно фильтрует как синфазные, так и дифференциальные помехи в цепях питания. Применяется в блоках питания, преобразователях и другой электронной аппаратуре для обеспечения соответствия стандартам электромагнитной совместимости (ЭМС).
Технические характеристики
| Масса | 2.0g |
| Ширина | 11.0mm |
| Высота | 8.0mm ±0.5mm |
| Длина | 12.0mm |
| Тип | EMI Filter |
| Ток | 10 A |
| Корпус | Block (Lead terminals) |
| Mass typ | 2.0g |
| Тип монтажа | сквозное отверстие |
| Упаковка | Box, 150 pcs |
| Толщина | 8.0mm |
| Применение | DC power line noise suppression |
| Длина вывода | 12.0mm |
| Артикул | BNX016-01 |
| Тип упаковки | block |
| Тип продукта | EMIFIL Block Type Filter |
| Корпус | SMD |
| Монтаж | SMD |
| Сопротивление DC | 0.8mΩ typ |
| Ном. ток | 15A |
| Ном. напряжение | 25Vdc |
| Вносимые потери | 40dB min (100kHz to 1GHz, line impedance 50Ω) |
| Диап. частот | 100kHz to 1GHz |
| Width tolerance | ±0.2mm |
| Допуск по длине | ±0.2mm |
| Тип. сопротивление DC | 0.8mΩ |
| Insertion loss min | 40dB |
| Допуск толщины | ±0.5mm |
| Выдерживаемое напряжение | 62.5Vdc |
| Напряжение | 50 V |
| Мин. сопротивление изоляции | 50MΩ |
| Диап. раб. темп. | -40°C to 125°C |
| Insertion loss frequency range | 100kHz to 1GHz |
