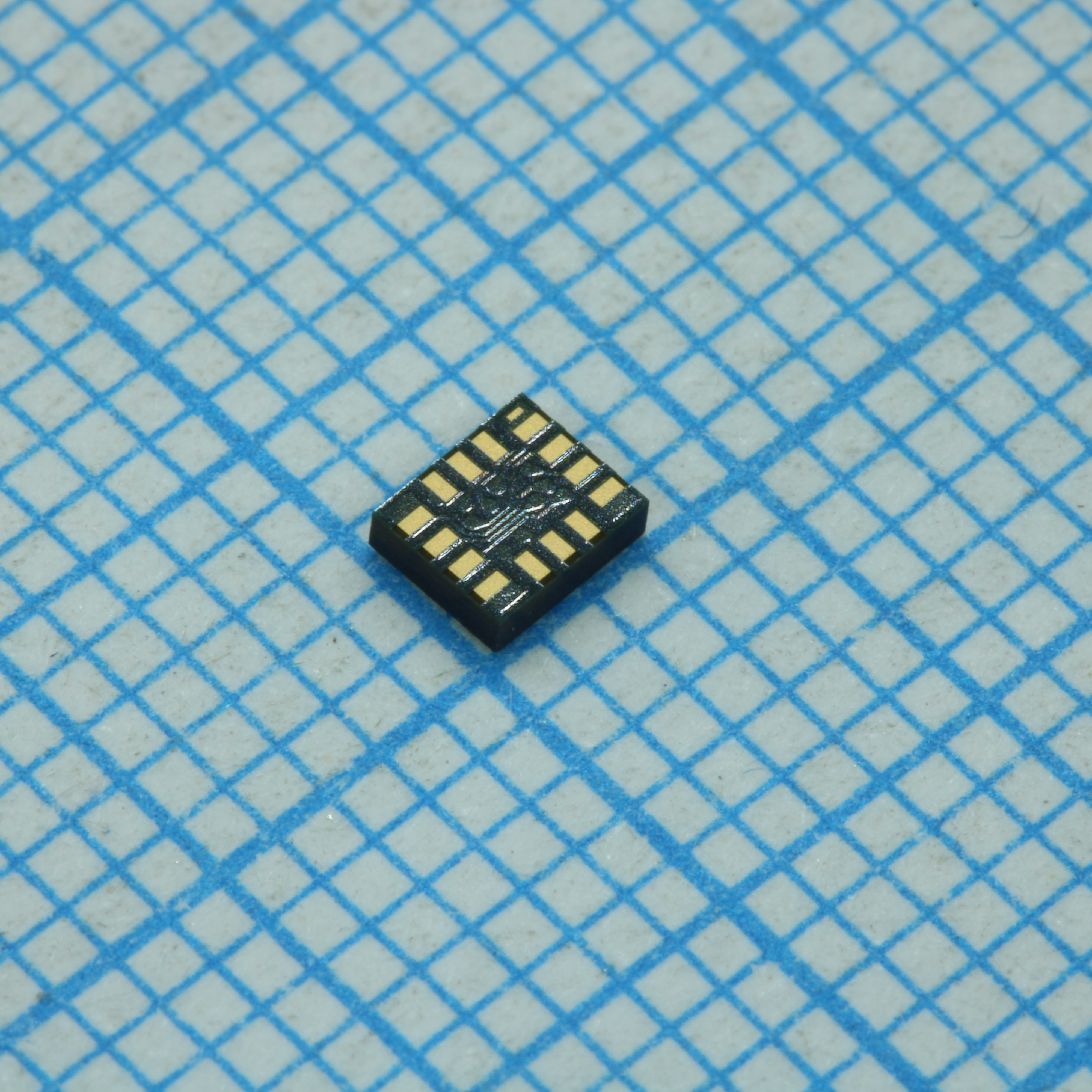

Датчик положения/гироскоп LGA-14(2.5x3x0.5мм)
У поставщика
У поставщиков
2 611 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:2 611 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 300,77 |
| от 28 | 286,09 |
| от 56 | 276,25 |
| от 112 | 267,61 |
| от 224 | 261,76 |
Описание
Датчик положения и гироскоп BMI270 от Bosch — компактный инерциальный измерительный модуль. Работает при напряжении до 3.6 В, потребляя всего 685 мкА, и поставляется в миниатюрном корпусе LGA-14 (2.5x3x0.5 мм). Подходит для систем промышленной автоматики и носимой электроники.
Технические характеристики
| Тип монтажа | SMD |
| Размеры | 2.5x3.0x0.8mm |
| Выводы корпуса | 14 |
| Тип упаковки | LGA-14 |
| Корпус | LGA14 |
| Zero g offset | ±20mg |
| Interrupt pins | 2 |
| Gyroscope range | ±125dps to ±2000dps |
| Zero rate offset | ±0.5dps |
| Sensitivity error | ±0.4% |
| Темп. диапазон | -40 to +85°C |
| Digital interfaces | SPI, I2C, AUX, OIS |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.7V |
| Accelerometer range | ±2g to ±16g |
| Ток потребления | 685µA |
| Gyroscope resolution | 16-bit |
| Gyroscope sensitivity | 262.1 LSB/dps to 16.4 LSB/dps |
| Supply voltage io max | 3.6V |
| Supply voltage io min | 1.2V |
| Gyroscope noise density | 0.008 dps/√Hz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Accelerometer resolution | 16-bit |
| Accelerometer sensitivity | 16384 LSB/g to 2048 LSB/g |
| Offset vs pcb strain gyro | ±1.5 mdps/µ |
| Gyroscope filter bandwidth | 11Hz to 751Hz |
| Gyroscope output data rate | 25Hz to 6.4kHz |
| Offset vs pcb strain accel | ±0.01 mg/µ |
| Accelerometer noise density | 160 µg/√Hz |
| Описание (англ.) | 3.6 V 685 µA Smart Ultra-low Power Inertial Measurement Unit |
| Accelerometer filter bandwidth | 5Hz to 684Hz |
| Accelerometer output data rate | 12.5Hz to 1.6kHz |
| Temperature coefficient offset gyro | ±0.02 dps/K |
| Temperature coefficient offset accel | ±0.25 mg/K |
| Temperature coefficient sensitivity gyro | ±0.02 %/K |
| Temperature coefficient sensitivity accel | ±0.004 %/K |
