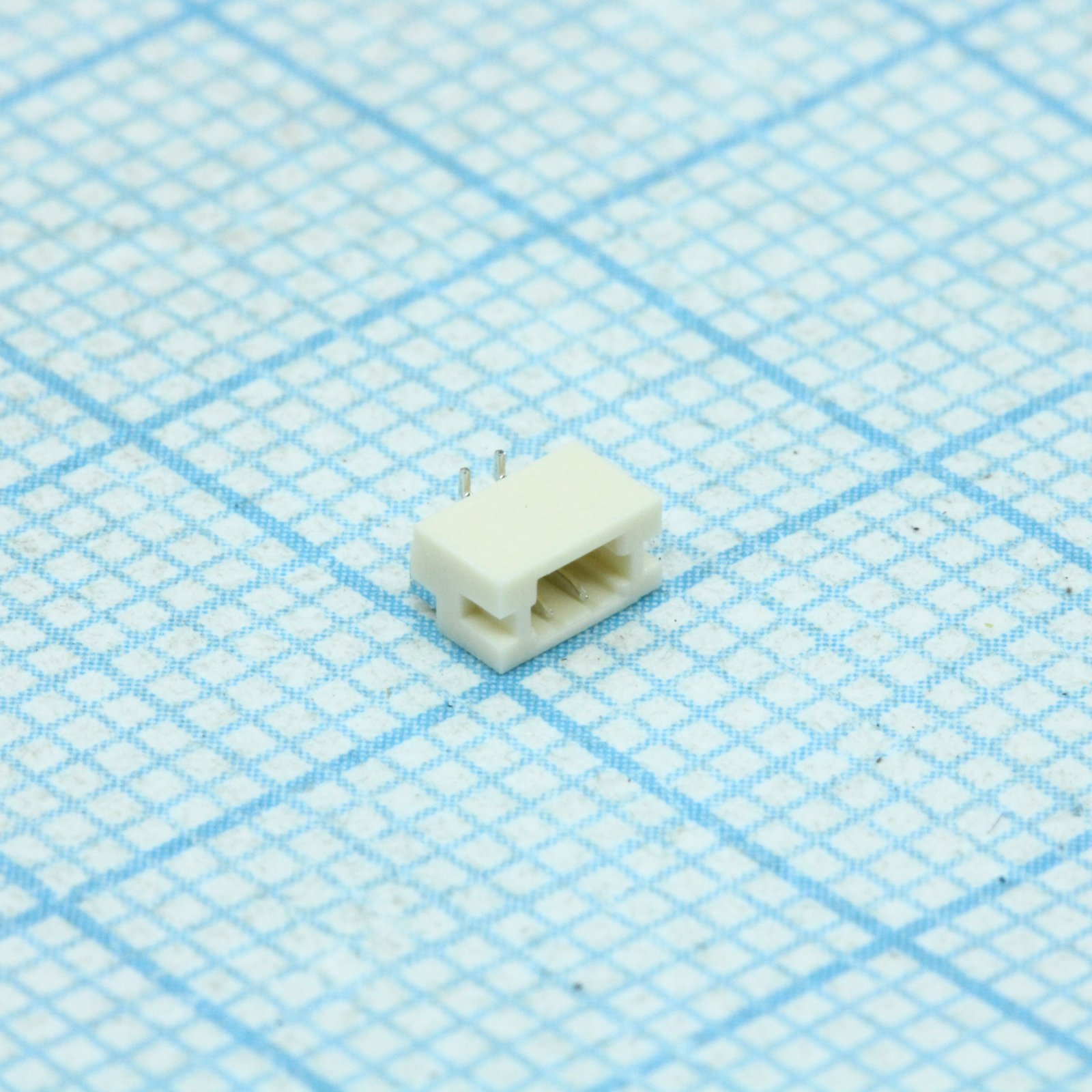

Разъем вилка серии SUR прямая на плату, шаг 0,8 мм, однорядная 2 контакта, монтаж SMT
У поставщика
ПроизводительJST
У поставщиков
543 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:543 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,19 |
| от 51 | 12,47 |
| от 102 | 11,58 |
| от 204 | 10,57 |
| от 407 | 9,65 |
Описание
Разъем-вилка JST серии SUR с прямым расположением контактов для монтажа на плату. Шаг выводов 0,8 мм, однорядная конструкция на 2 контакта, установка методом поверхностного монтажа (SMT). Подходит для компактных устройств бытовой электроники и портативной техники.
Технические характеристики
| Глубина | 2.2mm |
| Шаг | 0.8mm |
| Серия | SUR |
| Корпус | Embossed tape |
| Тип монтажа | SMT |
| Материалы | Contact: copper alloy, copper-undercoated, tin-plated (reflow treatment); Wafer: PA, UL94V-0, natural; Solder tab: brass, copper-undercoated, tin-plated (reflow treatment) |
| Стандарты | E60389, LR20812 |
| Размеры | A=0.8mm, B=3.8mm |
| Ориентация | Top entry |
| Количество в катушке | 2500 |
| Тип разъема | Shrouded header, top entry |
| Ном. ток | 0.5A AC/DC (AWG #32), 0.2A AC/DC (AWG #36) |
| Соотв. RoHS | Да |
| Ном. напряжение | 30V DC |
| Applicable wire | AWG #32, #36; conductor 7 strands, tin-coated copper alloy; insulation O.D. 0.39mm |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 2 |
| Выдерживаемое напряжение | 200V AC/minute |
| Height after mounting | 3.9mm |
| Сопр. изоляции | 100MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 2 POS 0.8mm Solder ST SMD T/R |
| Contact resistance after environmental | 40mΩ max |
