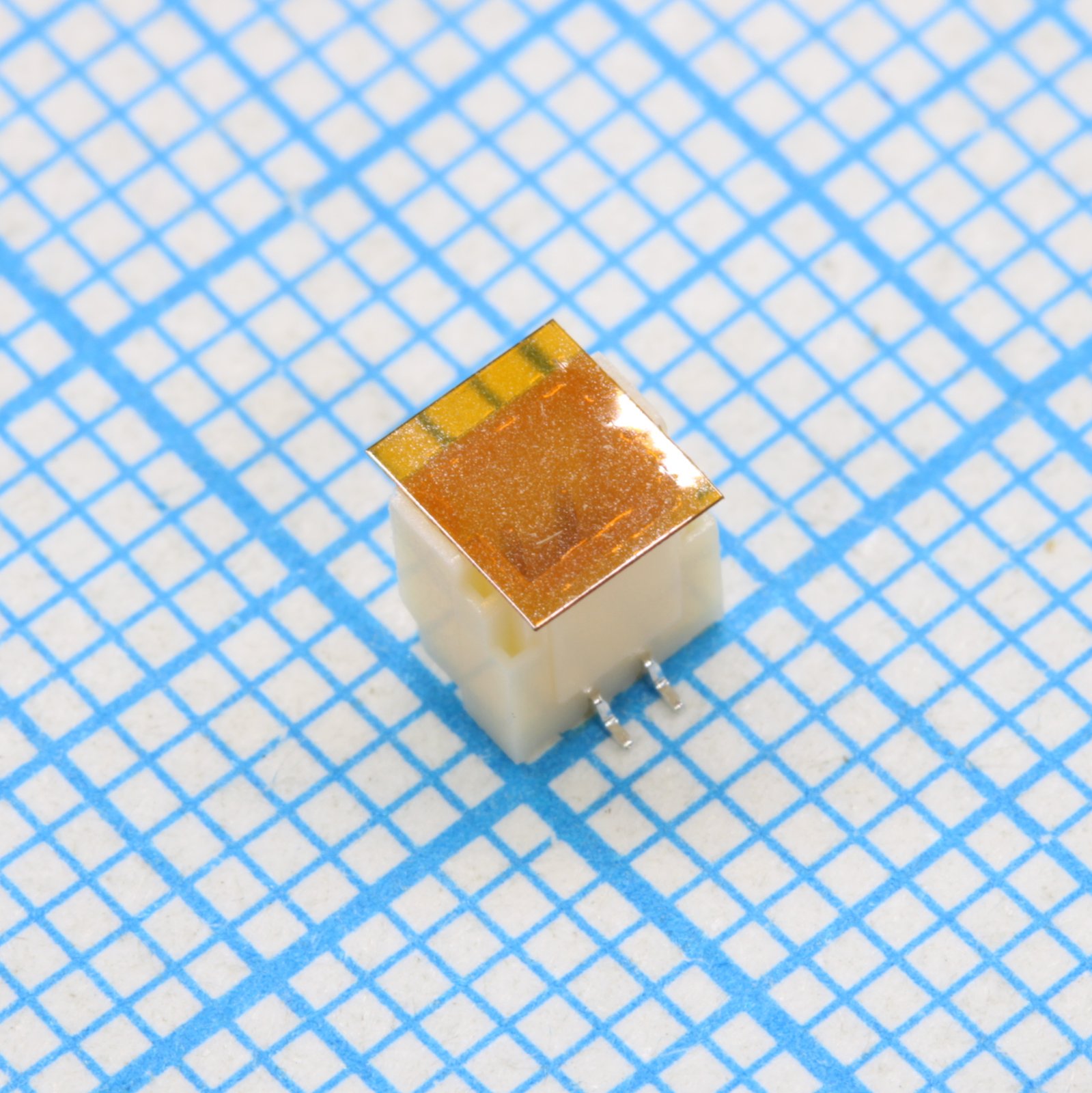

Разъем вилка серии SR/SZ прямая на плату, шаг 1,0 мм, однорядная 2 контакта, монтаж SMT
У поставщика
ПроизводительJST
У поставщиков
1 400 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 400 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,93 |
| от 79 | 24,37 |
| от 158 | 22,25 |
| от 316 | 20,64 |
| от 631 | 19,45 |
Описание
Разъем-вилка JST серии SR/SZ с прямым монтажом на плату. Компонент имеет 2 контакта в однорядном исполнении с шагом 1,0 мм, устанавливается по технологии SMT. Упаковка — лента и катушка (Tape and Reel). Подходит для применения в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| Модель | BM02B-SRSS-TBT(LF)(SN) |
| Шаг | 1.0mm |
| Высота | 2.9mm |
| Серия | SR |
| Корпус | Embossed tape |
| Тип монтажа | SMD |
| Топология платы | см. технический паспорт |
| Размеры a | 1.0mm |
| Размеры b | 4.0mm |
| Тип разъема | Shrouded header, top entry |
| Ном. ток | 0.7A DC |
| Ном. напряжение | 50V DC |
| Applicable wire | AWG #30, 7 strands, tin-coated annealed copper, insulation O.D. 0.56mm |
| Материал контакта | Copper alloy, copper-undercoated, tin/lead plated |
| Материал корпуса | Polyamide, UL94V-0, natural (ivory) |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 2 |
| Количество в упаковке | 1500 per reel |
| Материал контакта | Brass, copper-undercoated, tin/lead plated |
| Выдерживаемое напряжение | 500V AC/minute |
| Сопр. изоляции | 100MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 2 POS 1mm Solder ST |
| Contact resistance after testing | 40mΩ max |
