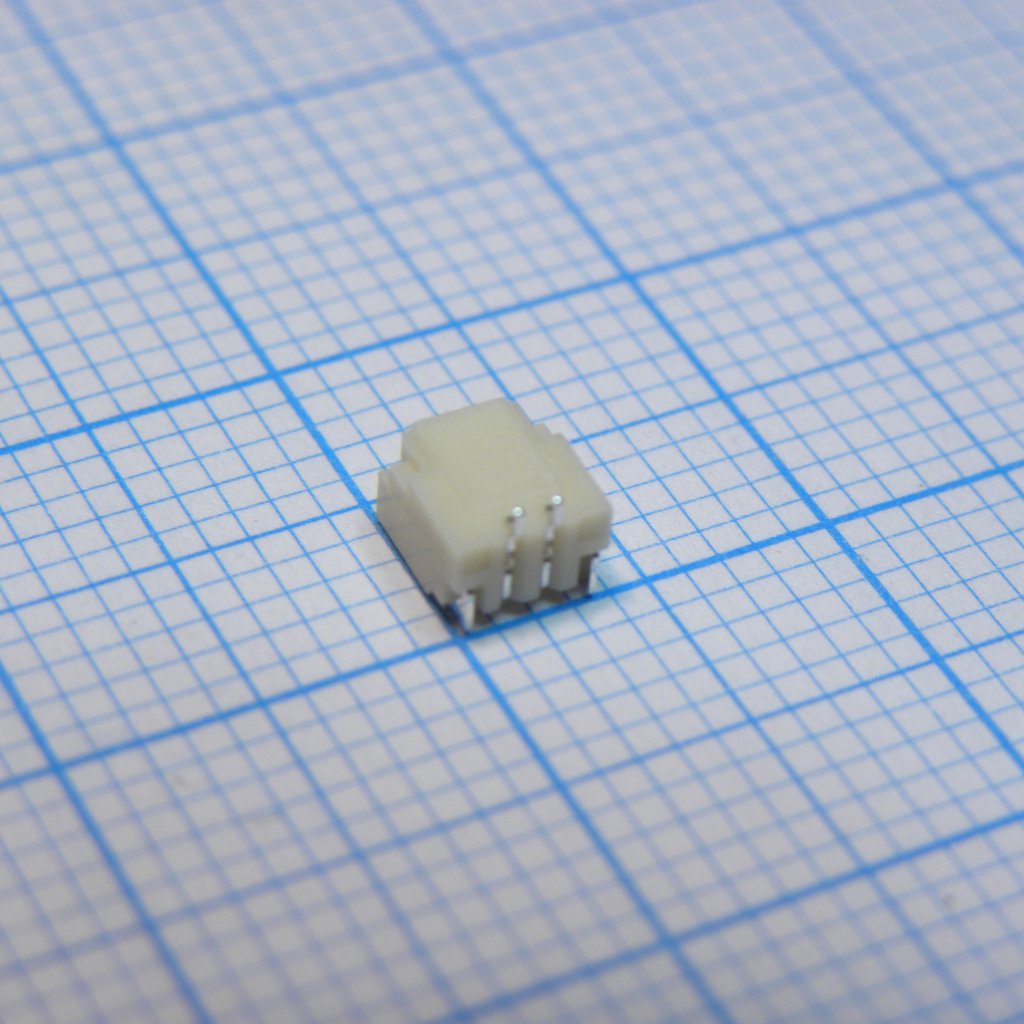

Разъем вилка серии SR/SZ прямая на плату, шаг 1,0 мм, однорядная 2 контакта, монтаж SMT
У поставщика
ПроизводительJST
У поставщиков
4 272 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:4 272 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,45 |
| от 124 | 14,67 |
| от 247 | 13,20 |
| от 493 | 12,06 |
| от 986 | 11,24 |
Описание
Разъем-вилка JST серии SR/SZ с прямым расположением контактов. Это однорядный штыревой разъем на 2 контакта с шагом 1,0 мм для поверхностного монтажа (SMT). Компактный корпус с защитной стенкой обеспечивает надежное соединение. Применяется в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| Шаг | 1.0mm |
| Корпус | SR/SZ series |
| Тип монтажа | SMT |
| Размеры a | 1.0mm |
| Размеры b | 4.0mm |
| Модель | BM02B-SRSS-TB |
| Тип разъема | Shrouded header (SMT type), top entry |
| Ном. ток | 0.7A DC |
| Material wafer | PA, UL94V-0, natural |
| Соотв. RoHS | Да |
| Ном. напряжение | 50V DC |
| Материал контакта | Copper alloy, copper-undercoated, tin-plated (reflow treatment) |
| Кол-во на катушке | 1500 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 2 |
| Материал контакта | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Выдерживаемое напряжение | 500V AC/minute |
| Сопр. изоляции | 100MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 2 POS 1mm Solder ST |
| Applicable wire insulation od | 0.54 to 0.58mm |
| Applicable wire conductor size | AWG #30 |
| Contact resistance after testing | 40mΩ max |
| Applicable wire conductor strands | 7 strands, tin-coated annealed copper |
