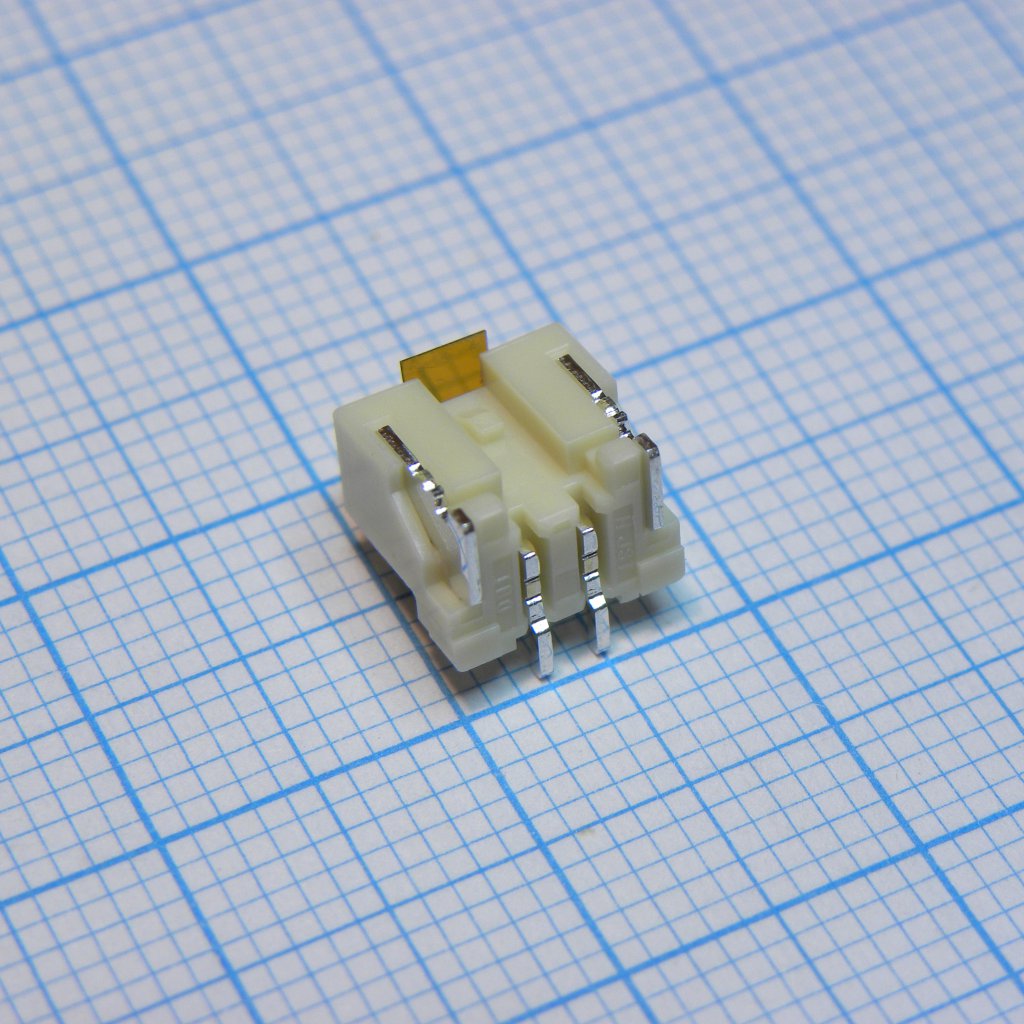

Разъем вилка серии PA прямая на плату, шаг 2,0 мм, однорядная 2 контакта, монтаж SMT
У поставщика
ПроизводительJST
У поставщиков
939 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:939 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,08 |
| от 61 | 33,78 |
| от 121 | 31,06 |
| от 241 | 29,01 |
| от 500 | 27,49 |
Описание
Разъем-вилка JST серии PA с прямым расположением контактов. Это однорядный коннектор на 2 позиции с шагом 2,0 мм для поверхностного монтажа (SMT). Поставляется в упаковке Tape and Reel для автоматизированной сборки. Применяется в промышленной автоматике и бытовой электронике для компактных соединений на плате.
Технические характеристики
| RoHS | RoHS2 compliance |
| Шаг | 2.0mm |
| Семейство | PA/PAF/PAL |
| Серия | PA |
| Тип монтажа | SMT |
| Retainer | Secondary retainers |
| Header type | BM( )B-PASS |
| Тип контакта | Flanged press pin |
| Тип монтажа | Top entry type |
| Тип разъема | Wire-to-board |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Insertion guide | Insertion guide mechanism |
| Connection style | Crimp style/IDC style |
| Locking mechanism | Secure locking device |
| Темп. диапазон | -25°C to +85°C |
| Число контактов | 2 |
| Выдерживаемое напряжение | 800VAC/minute |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 10mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 2 POS 2mm Solder ST SMD T/R |
| Applicable pc board thickness | 1.6mm |
| Applicable wire insulation od | 0.76 to 1.5mm |
| Insulation resistance initial | 1000MΩ min |
| Applicable wire conductor size | AWG #28 to #22 |
| Contact resistance after environmental tests | 20mΩ max |
