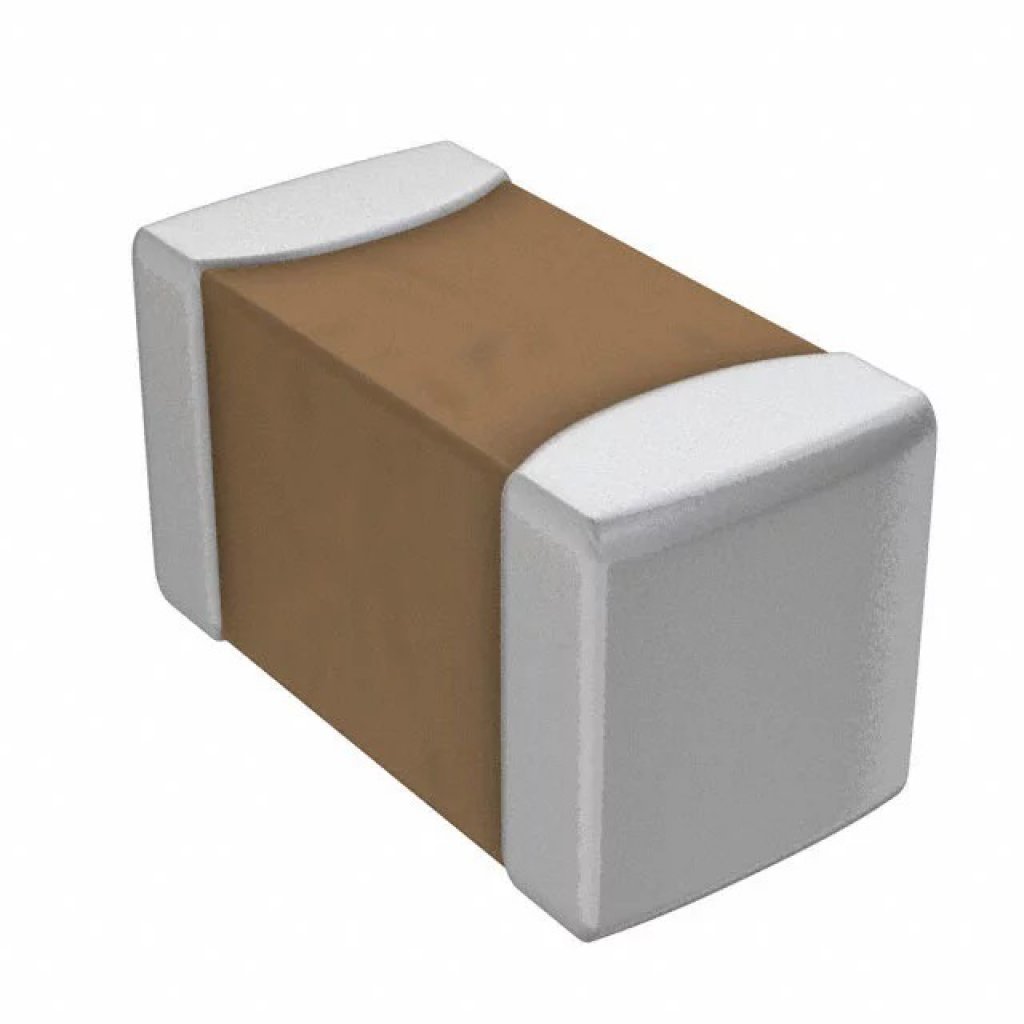

Фильтры ферритовые BLM15PX601SN1D
У поставщика
ПроизводительMurata
КатегорияФильтры подавления ЭМП
У поставщиков
61 786 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 39
В наличии:33 476 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,23 |
| от 1 700 | 1,79 |
| от 2 900 | 1,55 |
| от 4 800 | 1,36 |
| от 8 000 | 1,23 |
Склад 13
В наличии:28 310 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 522 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,32 |
| от 1 218 | 1,03 |
| от 2 436 | 0,81 |
| от 4 872 | 0,66 |
| от 10 000 | 0,58 |
Описание
Фильтр ферритовый BLM15PX601SN1D производства Murata предназначен для подавления высокочастотных помех в цепях питания и сигнальных линиях. Компонент выполнен в миниатюрном чип-корпусе для поверхностного монтажа, что позволяет эффективно использовать его в компактной электронике. Модель обеспечивает стабильное подавление шумов в широком диапазоне частот, подходит для применения в портативных устройствах, модулях связи и автомобильной электронике.
Технические характеристики
| Ширина | 0.5mm |
| Длина | 1.0mm |
| Серия | BLM |
| Корпус | 0402 |
| Особенности | Functions nearly as a resistor at noise frequencies, Reduces possibility of resonance and leaves signal waveforms undistorted, Effective in circuits without stable ground lines, Nickel barrier structure of external electrodes provides excellent solder heat resistance, Low DC resistance, suitable for high current circuits up to 6A DC |
| Mass typ | 0.001g |
| Тип монтажа | SMD |
| Толщина | 0.5mm |
| Описание | Chip ferrite bead |
| Артикул | BLM15PX601SN1D |
| Применение | For general usage |
| Производитель | Murata Manufacturing Co., Ltd. |
| Size code mm | 1005 |
| Size code inch | 0402 |
| Width tolerance | ±0.05mm |
| Допуск по длине | ±0.05mm |
| Сопротивление DC макс. | 0.23Ω |
| Число цепей | 1 |
| Импеданс на 100 МГц | 600Ω |
| Impedance tolerance | ±25% |
| Допуск толщины | ±0.05mm |
| Ном. ток при 85°C | 900mA |
| Ном. ток при 125°C | 500mA |
| Minimum order quantity | 10000 |
| Спецификация упаковки | 180mm Paper Tape |
| Диап. раб. темп. | -55℃ to 125℃ |
