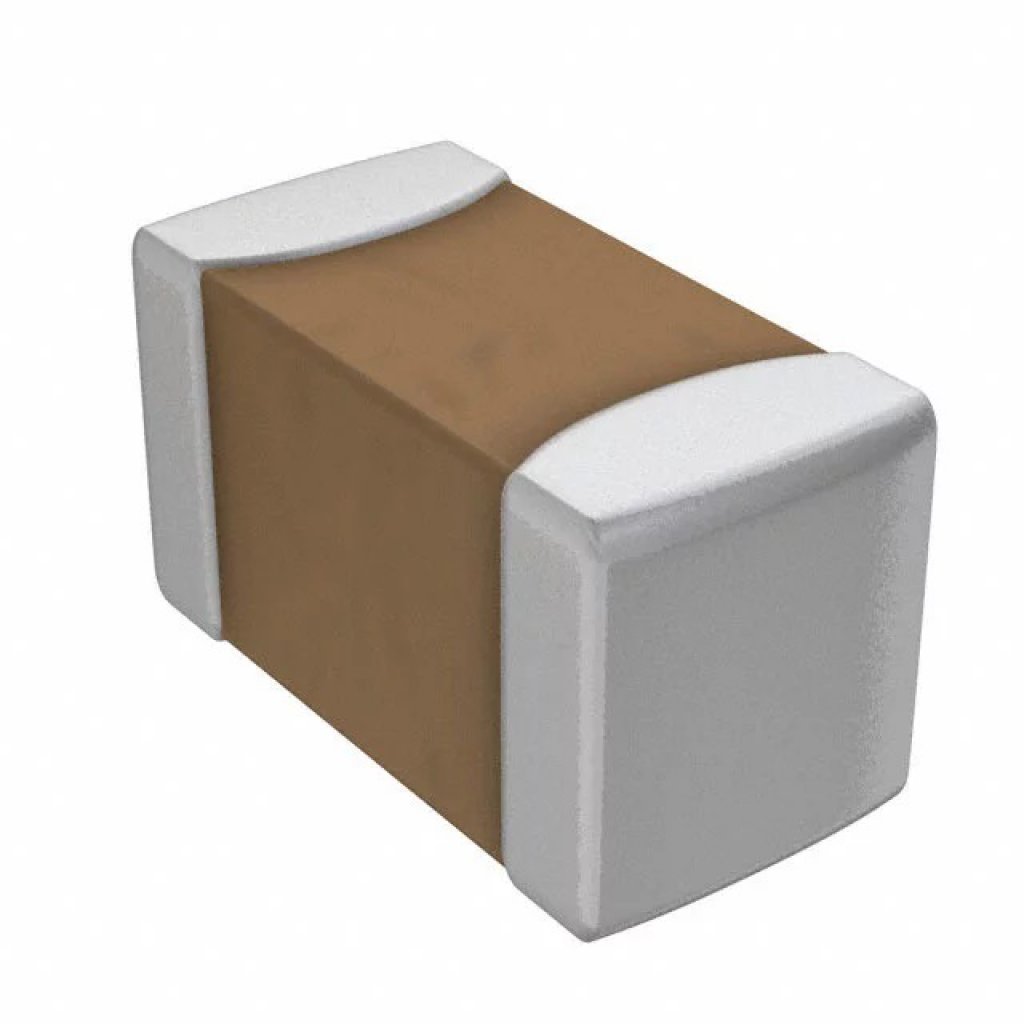

Фильтры ферритовые BLM15BB750SN1D
У поставщика
ПроизводительMurata
КатегорияФильтры подавления ЭМП
У поставщиков
47 945 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 12
В наличии:23 900 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,04 |
| от 1 000 | 0,59 |
Склад 39
В наличии:16 425 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,75 |
| от 4 450 | 0,60 |
| от 7 494 | 0,51 |
| от 12 646 | 0,44 |
| от 20 843 | 0,39 |
Склад 13
В наличии:7 620 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 5136 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,13 |
| от 2 653 | 0,11 |
| от 2 654 | 0,10 |
| от 3 898 | 0,09 |
| от 10 000 | 0,08 |
Описание
Фильтр ферритовый BLM15BB750SN1D производства Murata предназначен для подавления высокочастотных помех в цепях питания и сигнальных линиях. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа, что позволяет эффективно использовать его в компактной электронике. Обеспечивает стабильную фильтрацию в широком диапазоне частот, снижая электромагнитные помехи и улучшая целостность сигнала.
Технические характеристики
| Масса | 0.001g |
| Тип | Ferrite Bead |
| Ширина | 0.5mm |
| Длина | 1.0mm |
| Серия | BLM15B |
| Тип | ферритовый фильтр |
| Корпус | 0402 (1005 metric) |
| Тип монтажа | SMD |
| Импеданс | 75Ω @ 100MHz |
| Упаковка | 180mm Paper Tape |
| Толщина | 0.5mm |
| Серия | BLM |
| Артикул | BLM15BB750SN1D |
| Size code mm | 1005 |
| Корпус | 0402 |
| Монтаж | SMD |
| Тип компонента | Chip Ferrite Bead |
| Size code inch | 0402 |
| Тестовая частота | 100MHz |
| Width tolerance | ±0.05mm |
| Допуск по длине | ±0.05mm |
| Сопротивление DC макс. | 0.4Ω |
| Rated current 85c | 300mA |
| Число цепей | 1 |
| Rated current 125c | 300mA |
| Импеданс на 100 МГц | 75Ω |
| Impedance tolerance | ±25% |
| Допуск толщины | ±0.05mm |
| Package size code mm | 1005 |
| Ном. ток при 85°C | 300mA |
| Ном. ток при 125°C | 300mA |
| Minimum order quantity | 10000 |
| Package size code inch | 0402 |
| Спецификация упаковки | D 180mm Paper Tape |
| Диап. раб. темп. | -55°C to 125°C |
| Номинальный ток, А | 0.3 |
| Макс.частота сигнала, МГц | 20 |
