Преобразователь DC-DC 2МГц, 5.5В, 2A синхронный понижающий
У поставщика
ПроизводительBelling
КатегорияDC-DC Преобразователи
У поставщиков
567 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:567 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 118 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,88 |
| от 332 | 5,00 |
| от 664 | 4,28 |
| от 1 328 | 3,73 |
| от 3 000 | 3,36 |
Описание

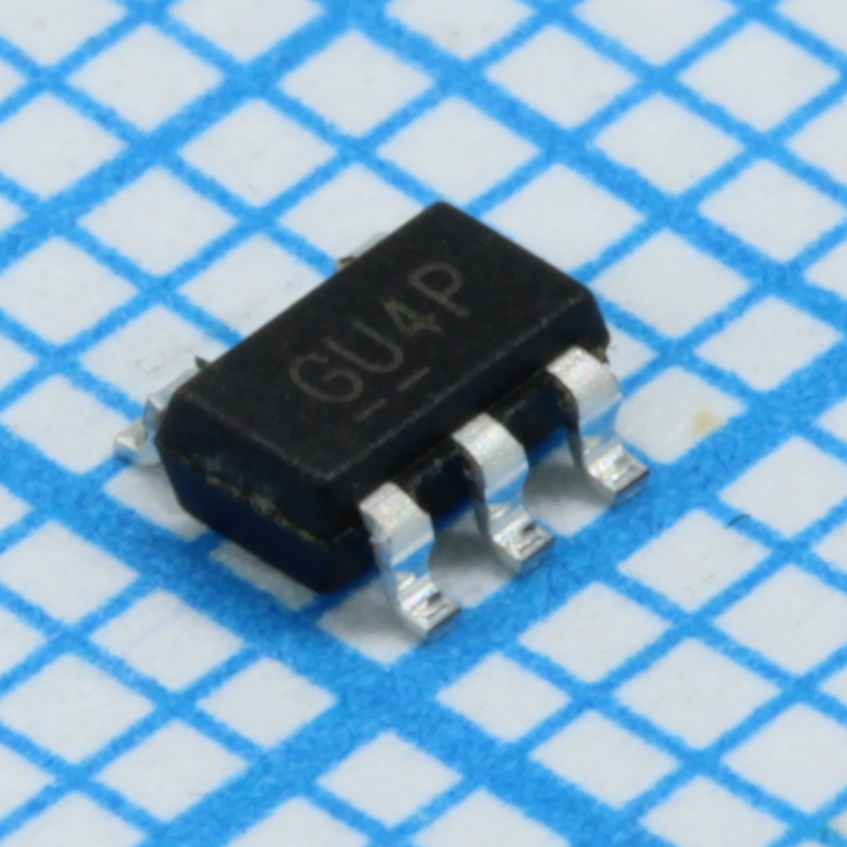

Микросхема синхронного понижающего преобразователя DC-DC от Belling. Работает при входном напряжении от 2,6 до 5,5 В, выходной ток до 2 А, частота переключения 2 МГц. Выполнена в компактном корпусе SOT-23-5. Подходит для портативных устройств и систем питания с батарейным питанием.
Технические характеристики
| ЭСР HBM | >2000V |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Макс. КПД | 97% |
| Uvlo threshold | 1.9V to 2.3V |
| Рег. линии | 0.1%/V to 0.2%/V |
| Рег. нагрузки | 0.1%/A to 0.2%/A |
| Uvlo hysteresis | 100mV |
| Uvlo protection | Да |
| En low threshold | 0.5V |
| Напряжение обратной связи | 0.6V ±2% |
| Ток отключения | 1uA |
| En high threshold | 1.2V |
| Макс. входное напряжение | 8V |
| Ток покоя | 80uA |
| Опорное напряжение | 0.6V |
| Ambient temp range | -40°C to 85°C |
| En leakage current | 1uA |
| Макс. вых. ток | 2A |
| Peak current limit | 2.7A to 3.3A |
| Диапазон температур хранения | -40°C to 150°C |
| Sw leakage current | 1uA |
| Диап. вх. напр. | 2.6V to 5.5V |
| Internal soft start | Да |
| Частота перекл. | 2MHz |
| Current mode control | Да |
| Диап. вых. напр. | 0.6V to VIN |
| Lead temperature time | 260°C, 10s |
| Low side mosfet rdson | 130mΩ |
| Макс. рас. мощн. | 0.6W |
| Output ripple voltage | 5mV/div (typical) |
| Температура отключения | 160°C |
| High side mosfet rdson | 180mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Защита от КЗ | Да |
| Input overvoltage threshold | 6.1V |
| Max operating junction temp | 125°C |
| Гистерезис тепловой защиты | 15°C |
| Thermal shutdown protection | Да |
| Low dropout 100 percent duty | Да |
| Описание (англ.) | Sync buck conv, Vin 2.6–5.5 V, Iout 2 A, fsw 2 MHz, Vout adj 0.6 V to Vin, Iq 80 µA typ |
| Тепловое сопр. переход-корпус | 50°C/W |
| Тепловое сопротивление переход-среда | 150°C/W |
