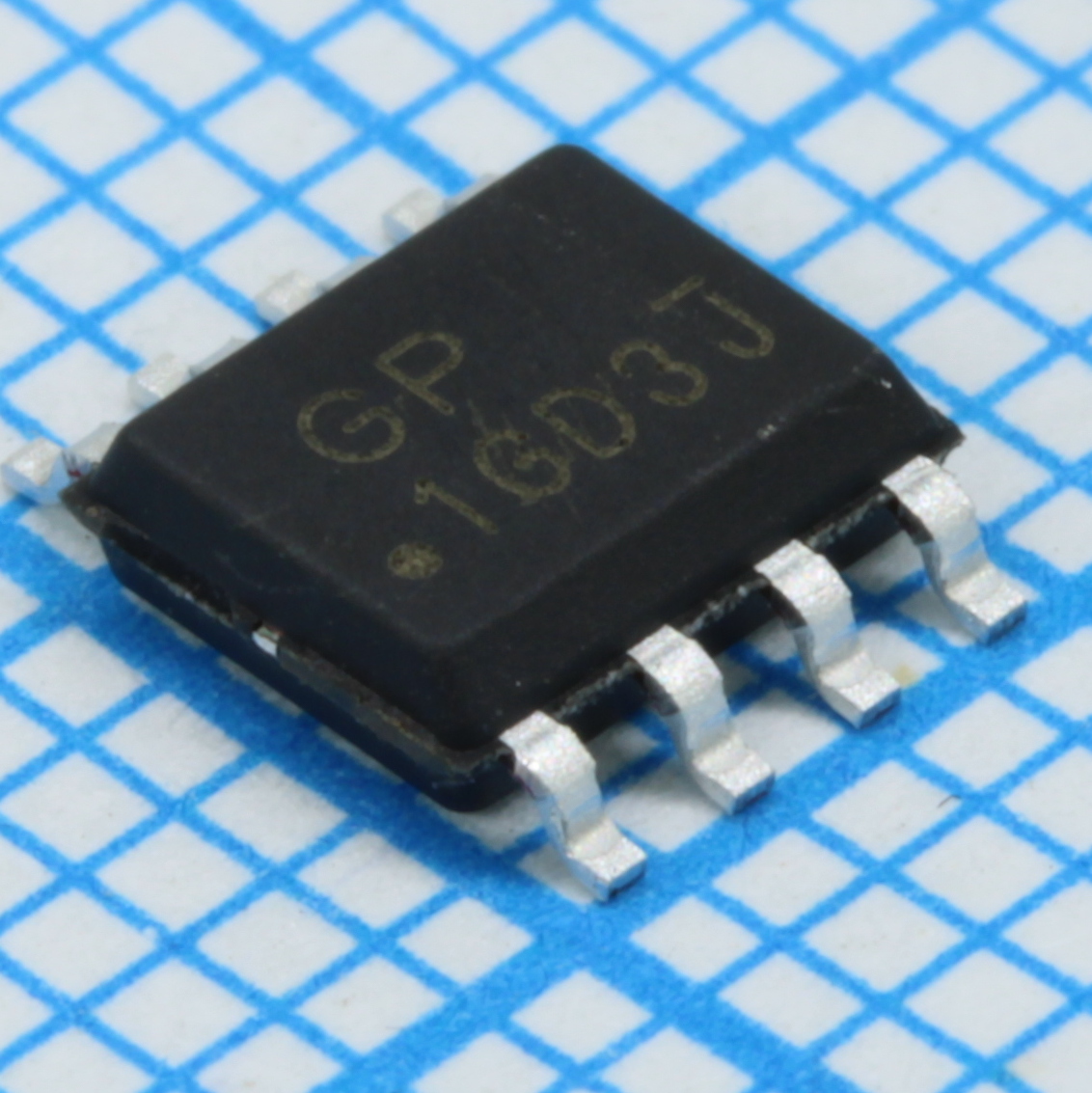

Преобразователь DC-DC понижающий 4А ESOP-8
У поставщика
ПроизводительBelling
КатегорияМикросхемы
У поставщиков
923 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:923 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,48 |
| от 89 | 22,08 |
| от 177 | 20,09 |
| от 353 | 18,57 |
| от 705 | 17,46 |
Описание
Понижающий DC-DC преобразователь BL8034CS8TR от Belling — это синхронный импульсный стабилизатор в компактном корпусе ESOP-8. Микросхема работает при входном напряжении от 4,5 до 16 В и обеспечивает выходной ток до 4 А с регулируемым напряжением от 0,8 В. Встроенные MOSFET-ключи и частота переключения 500 кГц позволяют добиться высокой эффективности. Подходит для питания в промышленной автоматике, бытовой электронике и системах с батарейным питанием.
Технические характеристики
| Корпус | ESOP8 |
| Тип монтажа | SMD |
| Low side ron | 60mΩ |
| Корпус | ESOP-8 |
| Ограничение тока | 6A |
| High side ron | 120mΩ |
| Uvlo threshold | 4.1V |
| Мин. время включения | 100ns |
| Напряжение обратной связи | 0.923V |
| Ток отключения | 5μA |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 16V |
| Мин. входное напряжение | 4.2V |
| Ток покоя | 0.5mA |
| Типовой КПД | 95% |
| Макс. коэффициент заполнения | 92% |
| Макс. вых. ток | 4A |
| Частота перекл. | 500kHz |
| Enable threshold low | 0.6V |
| Feedback voltage max | 0.942V |
| Feedback voltage min | 0.904V |
| Макс. ток отключения | 10μA |
| Enable threshold high | 1.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | Sync buck conv, Vin 4.5–16 V, Iout 4 A, fsw 500 kHz, Vout adj 0.8 V to Vin, integrated MOSFETs 120/60 mΩ HS/LS, current-mode PWM / PSM |
