Конироллер преобразователя DC-DC SOT23-6
У поставщика
ПроизводительBelling
КатегорияDC-DC Преобразователи
У поставщиков
1 604 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 604 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,31 |
| от 133 | 12,73 |
| от 266 | 11,41 |
| от 532 | 10,41 |
| от 1 063 | 9,67 |
Описание

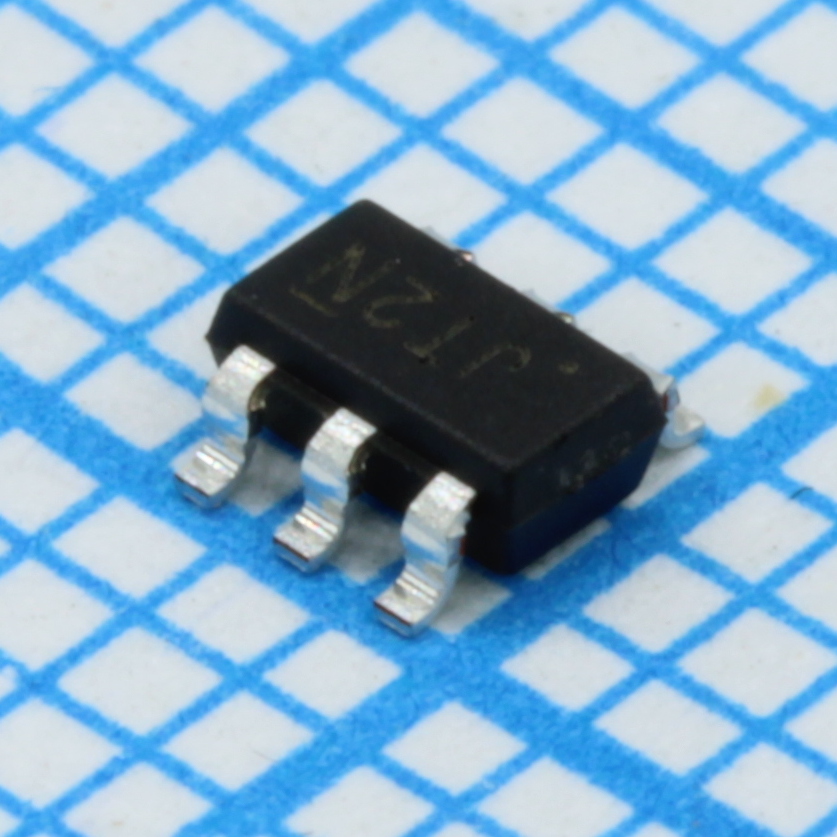

Микросхема Belling BL8032GCB6TR — это синхронный понижающий DC-DC преобразователь в компактном корпусе SOT-23-6. Работает при входном напряжении от 4,5 до 18 В, выдаёт ток до 2 А с частотой переключения 500 кГц. Отличается низким током потребления (типично 80 мкА) и регулируемым выходным напряжением от 0,6 В. Подходит для питания в портативной и промышленной электронике.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | 500KHz, 18V, 2A Synchronous Step-Down Converter |
| Артикул | BL8032GCB6TR |
| Макс. КПД | 96% |
| Recommended r1 | 300kΩ |
| Recommended r3 | 10kΩ |
| Соотв. RoHS | Да |
| Uvlo threshold | 4.1V |
| Мин. время включения | 100ns |
| Devices per reel | 3000 |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.2V |
| Опорное напряжение | 0.8V |
| Макс. коэффициент заполнения | 92% |
| Макс. вых. ток | 2A |
| Мин. вых. напряжение | 0.8V |
| Частота перекл. | 500KHz |
| En input voltage low | 0.6V |
| En input voltage high | 1.5V |
| Other pins absolute max | 6V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended inductor max | 10uH |
| Recommended inductor min | 2.2uH |
| Recommended inductor typ | 4.7uH |
| Supply current operation | 0.5mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Boost voltage absolute max | VSW+5V |
| Температура пайки выводов | 300°C |
| Upper switch current limit | 3.8A |
| Enable voltage absolute max | 19V |
| Рек. входной конденсатор | 22uF |
| Supply current shutdown max | 10uA |
| Supply current shutdown typ | 5uA |
| Абс. макс. напряжение питания | 19V |
| Рек. выходной конденсатор | 22uF |
| Описание (англ.) | Sync buck conv, Vin 4.5–18 V, Iout 2 A, fsw 500 kHz, Vout adj 0.6 V to Vin, Iq 80 µA typ |
| Low side switch on resistance | 70mΩ |
| High side switch on resistance | 150mΩ |
| Regulated feedback voltage max | 0.816V |
| Regulated feedback voltage min | 0.784V |
| Regulated feedback voltage typ | 0.8V |
| Recommended bootstrap capacitor | 1uF |
| Switch node voltage absolute max | VIN+0.5V |
| High side switch leakage current max | 10uA |
