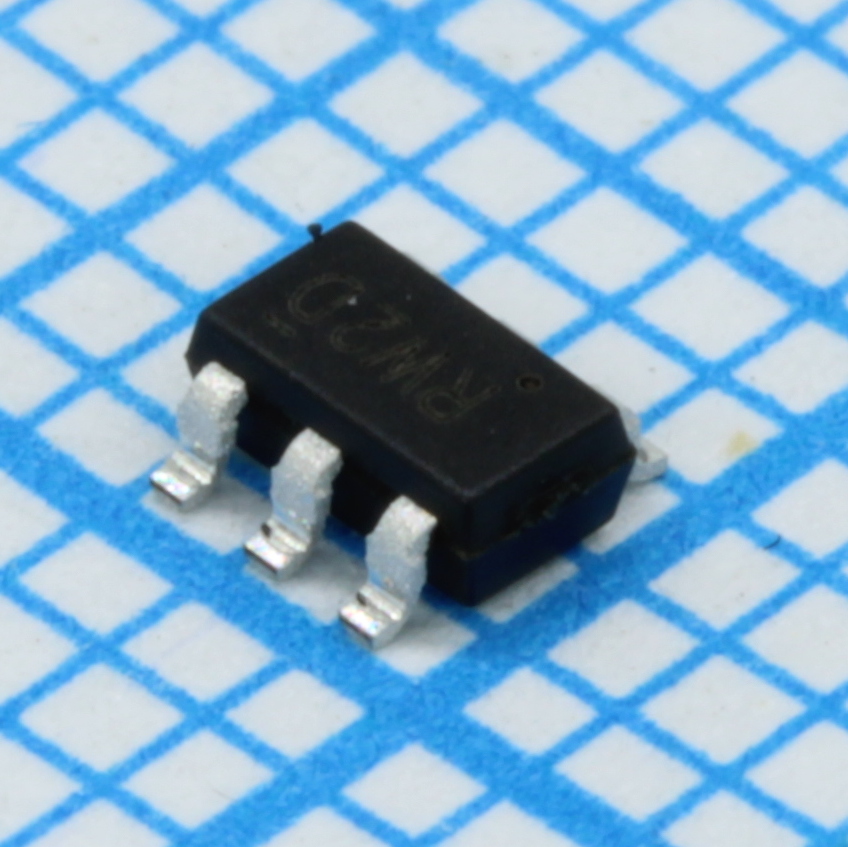

Драйвер электродвигателя SOT-23-6
У поставщика
ПроизводительBelling
КатегорияМикросхемы
У поставщиков
2 860 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 860 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,46 |
| от 132 | 12,86 |
| от 264 | 11,53 |
| от 527 | 10,52 |
| от 1 053 | 9,79 |
Описание
Драйвер электродвигателя от Belling в миниатюрном корпусе SOT-23-6. Управляет двунаправленными реле и моторами при входном напряжении от 5 до 40 В, типовой ток драйвера — 400 мА (пиковый до 500 мА). Отличается низким сопротивлением открытого канала (7 Ом) и током покоя менее 1 мкА. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Logic | A=0,B=0: OA=high-impedance, OB=high-impedance, hold; A=0,B=1: OA=0,OB=1, relay OFF; A=1,B=0: OA=1,OB=0, relay ON; A=1,B=1: OA=high-impedance, OB=high-impedance, hold |
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Время спада | 200ns @ VIN=12V, RL=75ohm |
| Время нарастания | 560ns @ VIN=12V, RL=75ohm |
| Описание | 400mA bi-direction relay driver |
| Артикул | BL8023KCB6TR |
| Применение | Smart Meter |
| Кол-во выводов | 6 |
| Lead temperature | 260°C, 10s |
| Ток покоя | <1uA |
| Peak drive current | 500mA @ VIN=24V |
| Время задержки включения | 1400ns @ VIN=12V, RL=75ohm |
| Время задержки выключения | 800ns @ VIN=12V, RL=75ohm |
| Диапазон питания | 5V to 40V |
| Switch on resistance | 7ohm typ / 10ohm max @ VIN=12V or 30V, RL=75ohm or 40ohm |
| Typical drive current | 400mA |
| Tape and reel quantity | 3000/reel |
| Input pin voltage range | -0.3V to 40V |
| Recommended pulse width | 100ms |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output pin voltage range | -0.3V to 40V |
| Диапазон темп. окр. | -40°C to 85°C |
| Диап. темп. хр. | -40°C to 150°C |
| Макс. напряжение питания | -0.3V to 40V |
| Equivalent input resistance | 20kohm |
| Input high threshold voltage | 2V |
| Описание (англ.) | bi-dir relay drv, Vin 5–40 V, Idrv 400 mA typ / 500 mA pk, Ron 7 Ω typ, Vih 2 V, Iq <1 µA |
| Fly wheel diode forward voltage | 1.4V typ / 1.5V max @ Is=1A |
| Minimum interval between pulses | 100ms |
| Absolute max ambient temperature | -40°C to 125°C |
| Absolute max junction temperature | 150°C |
| Диапазон темп. перехода | -40°C to 85°C |
| Thermal resistance junction case sot23 6 | 110°C/W |
| Thermal resistance junction ambient sot23 6 | 190°C/W |
