BL1551B
У поставщика
ПроизводительBelling
КатегорияМикросхемы
У поставщиков
5 945 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 945 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,98 |
| от 284 | 6,00 |
| от 568 | 5,18 |
| от 1 136 | 4,54 |
| от 3 000 | 4,13 |
Описание

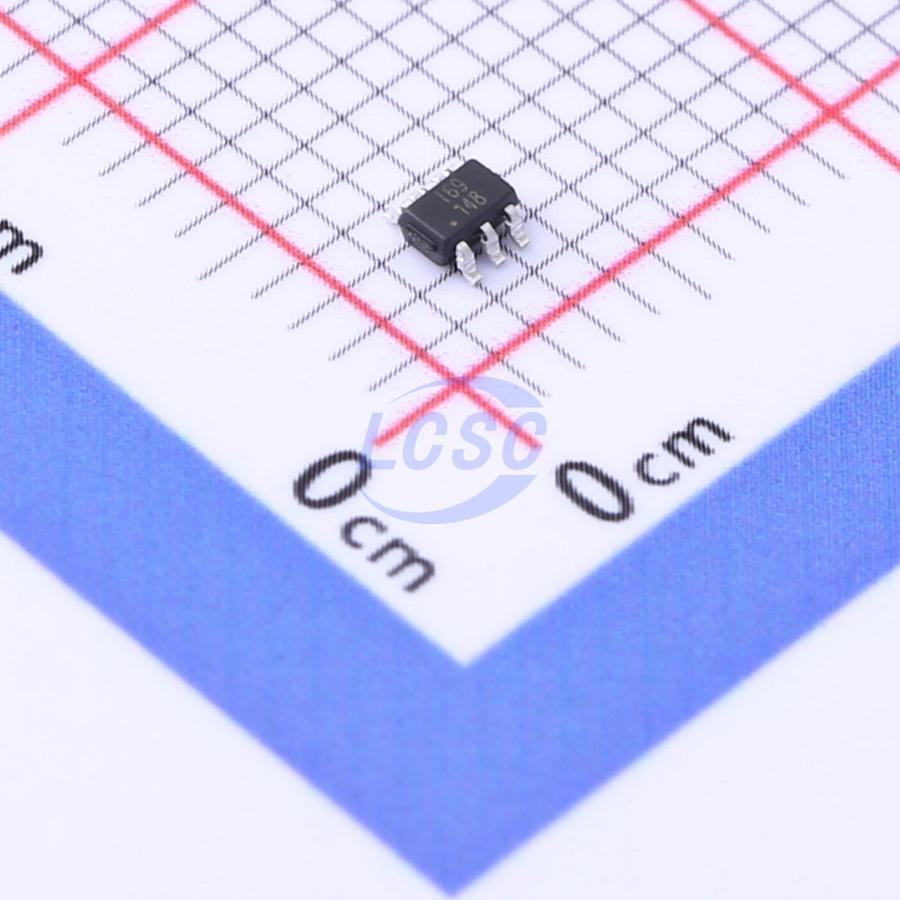

Микросхема BL1551B от Belling — это компактный аналоговый коммутатор. Выполнена в миниатюрном корпусе SC-70-6, поставляется на ленте в катушке. Подходит для коммутации сигналов в портативной и бытовой электронике.
Технические характеристики
| Шаг | 0.65mm |
| Ширина | 2.15mm to 2.45mm |
| Высота | 0.9mm to 1.1mm |
| Длина | 2.0mm to 2.2mm |
| Корпус | SC-70-6 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 6 |
| Описание | Single SPDT Analog Switch |
| Артикул | BL1551B |
| Пиковый ток | ±300mA |
| Signal range | Rail-to-Rail |
| Bandwidth 3db | 350MHz |
| Control logic | TTL/CMOS Compatible |
| On capacitance | 15.5pF |
| Switching type | Break-Before-Make |
| Off capacitance | 5.5pF |
| Turn on time 5v | 25ns |
| On resistance 5v | 2.7Ω |
| Turn off time 5v | 17ns |
| Turn on time 2 7v | 30ns |
| Постоянный ток | ±200mA |
| Off isolation 1mhz | -84dB |
| On leakage current | 1uA |
| On resistance 2 7v | 5.5Ω |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Turn off time 2 7v | 20ns |
| Analog signal range | 0V to VCC |
| Off isolation 10mhz | -51dB |
| Off leakage current | 1uA |
| On resistance match | 0.15Ω |
| Input voltage low 5v | 0.6V |
| Диапазон питания | 1.8V to 5.5V |
| Вх. ток утечки | 1uA |
| Input voltage high 5v | 1.5V |
| Input voltage low 2 7v | 0.5V |
| Supply voltage abs max | 6V |
| Input voltage high 2 7v | 1.2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Break before make time 5v | 8.5ns |
| On resistance flatness 5v | 0.8Ω |
| Break before make time 2 7v | 15ns |
| On resistance flatness 2 7v | 2.3Ω |
| Диап. раб. темп. | -40°C to +125°C |
