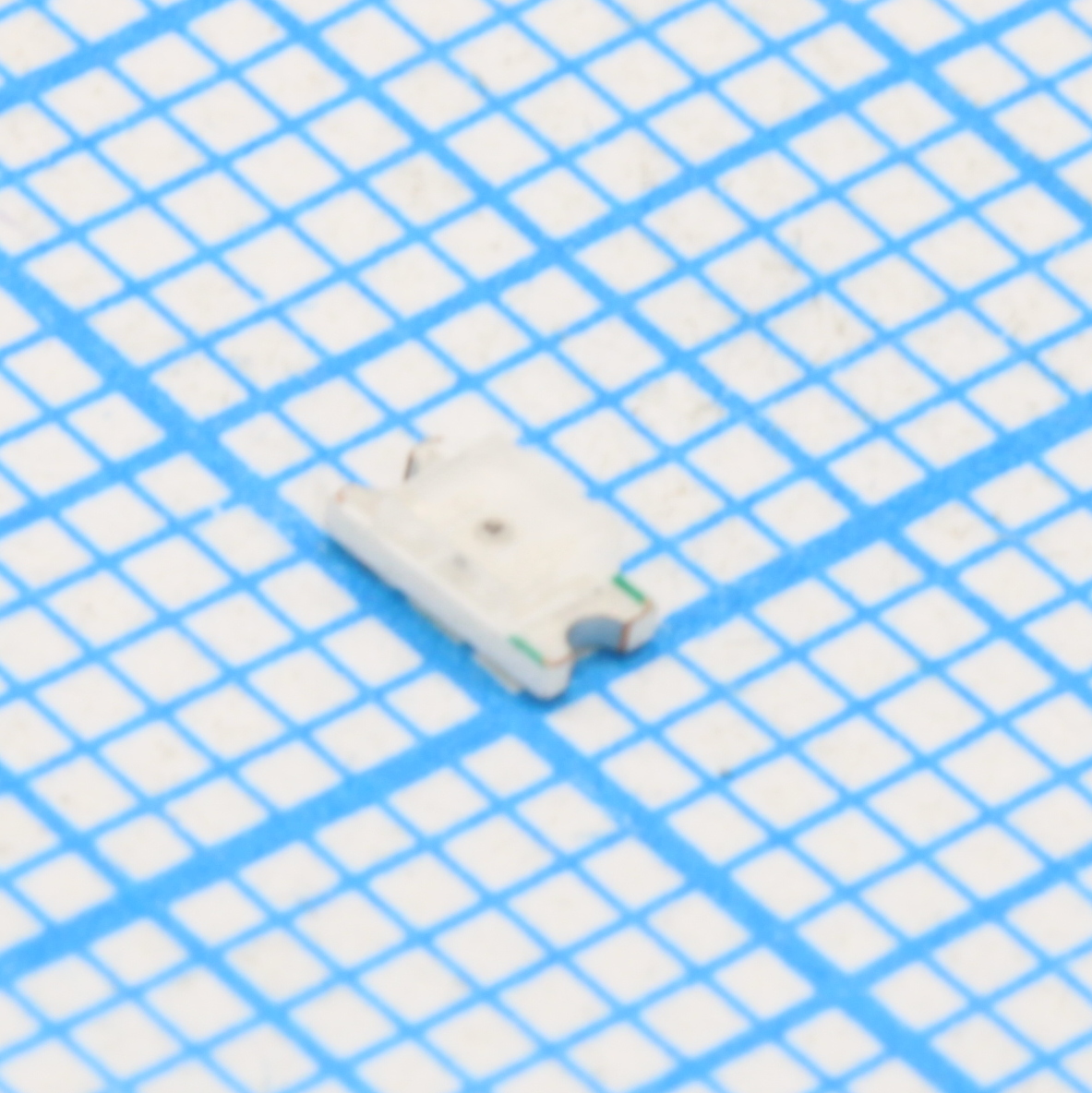

Светодиод smd 3,2х1,6мм/зеленый/570нм/35мкд/прозрачный/120°
У поставщика
ПроизводительBright LED
У поставщиков
2 561 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 561 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 148 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,68 |
| от 380 | 3,96 |
| от 759 | 3,35 |
| от 1 518 | 2,89 |
| от 3 000 | 2,60 |
Описание
Светодиод SMD от Bright LED в стандартном корпусе 3,2х1,6 мм. Излучает зеленый свет с длиной волны 570 нм, сила света — 35 мкд, угол свечения 120°, линза прозрачная. Подходит для индикации в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | 1206 |
| Тип монтажа | SMD |
| Упаковка | 3000pcs per reel, 12 bags per box, 6 boxes per carton |
| Размеры | 3.2 x 1.6 x 1.1 mm |
| Device number | BL-HGE33-TRB |
| Dip soldering | Preheat 120-150°C within 120-180s, 245°C±5°C within 5s, 260°C max |
| Цвет излучения | Super Yellow Green |
| Угол обзора | 120° |
| Соотв. RoHS | Да |
| Прямой ток | 30mA |
| Lens appearance | Water Clear |
| Пиковая длина волны | 570nm |
| Обратное напряжение | 5V |
| Color bin limits | 4: 566-568nm; 5: 568-570nm; 6: 570-572nm; 7: 572-574nm; 8: 574-576nm |
| Manual soldering | Iron tip ≤300°C, within 3s per solder-land |
| Оплавление пайки | Preheat 140-160°C±5°C within 2min, 260°C max within 10s |
| Рассеиваемая мощность | 100mW |
| Мин. прямое напряжение | 2.0V |
| Типовое прямое напряжение | 2.6V |
| Макс. обратный ток | 100µA |
| Темп. хранения | -30°C to +85°C |
| Intensity bin limits | L: 18.5-28.0mcd; M: 28.0-42.0mcd; N: 42.0-63.0mcd; P: 63.0-94.0mcd |
| Макс. прямой ток | 100mA |
| Раб. температура | -25°C to +80°C |
| Температура пайки | 260°C max |
| Мин. сила света | 18.5mcd |
| Типовая сила света | 35mcd |
| Доминирующая длина волны макс. | 576nm |
| Доминирующая длина волны мин. | 566nm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Полуширина спектр. линии | 30nm |
| Reliability thermal shock | 10 cycles, -35°C±5°C to +85°C±5°C |
| Reliability operation life | 1000hrs at IF=20mA, room temperature |
| Reliability low temp storage | 1000hrs at -35°C±5°C |
| Viewing angle test condition | IF=20mA |
| Описание (англ.) | Light-emitting diode SMD 3.2х1.6mm/Green/570nm/35mCd/transparent/120° |
| Reliability high temp storage | 1000hrs at +85°C±5°C |
| Reliability solder resistance | Preheat 140-160°C within 2min, 260°C max within 10s |
| Условия измерения прямого напряжения | IF=20mA |
| Reverse current test condition | VR=5V |
| Reliability temperature cycling | 5 cycles, -35°C to +25°C to +85°C to +25°C |
| Luminous intensity test condition | IF=20mA |
| Dominant wavelength test condition | IF=20mA |
| Reliability high temp high humidity | 240hrs at +65°C±5°C, RH 90%-95% |
