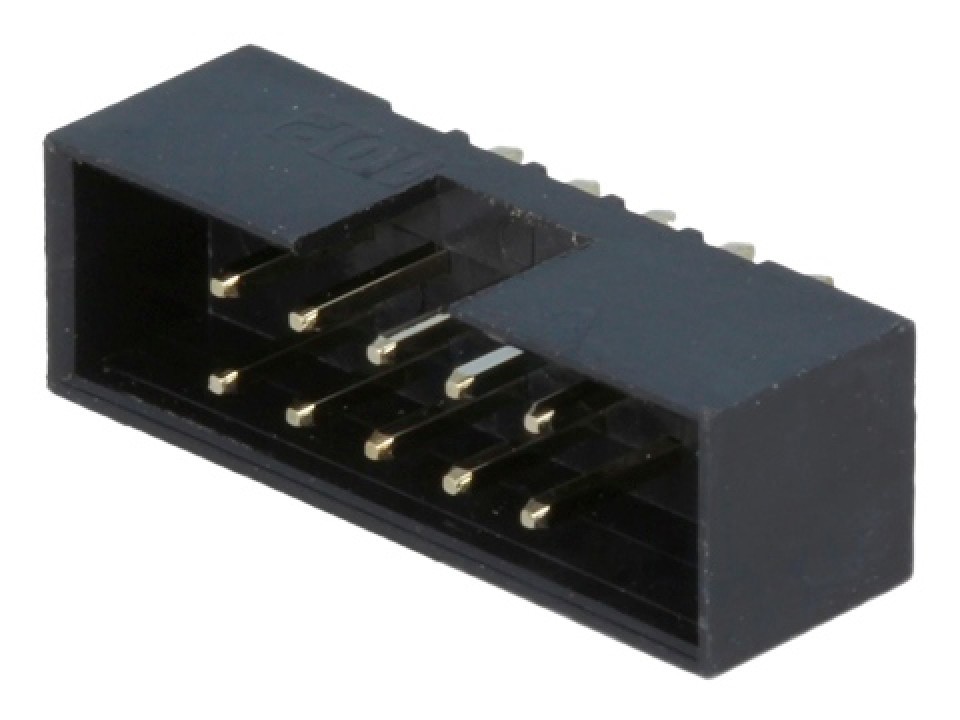

BH2-10 (DS1014-10SF1B-B) (IDC2-10MS), Вилка на плату прямая 10 конт. 2.00мм CONNFLY (арт. 238583)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
11 628 шт.
Норм. уп.: 364
Цены поставщиков
Склад 29
В наличии:11 628 шт.
Срок поставки: до 10 дн.
Норм. уп.: 364
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,99 |
Описание
Вилка на плату прямая 10-контактная от CONNFLY с шагом 2.00 мм предназначена для надёжного соединения в IDC-разъёмах. Модель BH2-10 (DS1014-10SF1B-B) обеспечивает простой монтаж и компактное подключение шлейфов к печатной плате. Применяется в электронных устройствах для передачи сигналов и питания, где требуется плотная компоновка.
Технические характеристики
| Шаг | 2.00mm |
| Серия | DS1014 |
| Тип | IDC |
| Шаг | 2.00 мм |
| Корпус | Box header |
| Размер вывода | 0.50mm square |
| Тип винта | Нет |
| Артикул | DS1014-10SF1B-B |
| Тип монтажа | Выводной |
| Цвет корпуса | Black (B) |
| Тип монтажа | THT (V/T type) |
| Покрытие контакта | Full gold flash (F1) |
| Материал контакта | Медный сплав |
| Сопр. контакта | 20mΩ max (initial) |
| Материал изолятора | Thermoplastic UL 94V-0 |
| Число контактов | 10 |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ min |
| Габаритная длина | 17.10mm ±0.3 |
| Диап. темп. хр. | -20 to 70°C |
| Dimensions pin row spacing | 2.00mm |
| Dimensions between end pins | 8.00mm ±0.2 |
| Диап. раб. темп. | 0 to 85°C |
| Кол-во контактов | 10 |
| Диэлектрическая прочность | AC 500V per minute |
| Количество рядов | 2 |
