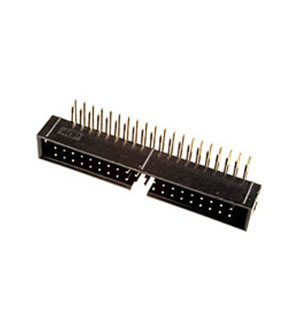

BH-40R (IDC-40MR), вилка на плату шаг 2.54мм угловая (118-A-40GRK)
У поставщика
ПроизводительNXU
У поставщиков
16 шт.
Норм. уп.: 50
Описание
Вилка на плату BH-40R (IDC-40MR) от NXU — это 40-контактный IDC-разъём с шагом 2.54 мм и угловым расположением контактов (90°). Корпус выполнен из стеклонаполненного PBT, контакты — из латуни, рассчитаны на ток до 1 А. Рабочий диапазон температур: от -55°C до +105°C. Применяется в промышленной автоматике и измерительном оборудовании для подключения шлейфов.
Технические характеристики
| Шаг | 2.54 mm |
| Корпус | IDC header, right-angle (угловая), 40 pins |
| Серия | BH/IDC |
| Диаметр штыря | 0.64 mm |
| Ширина корпуса | 8.6 mm |
| Тип монтажа | THT |
| Ном. ток | 1 A |
| Высота корпуса | 3.5 mm ±0.2 |
| Кол-во выводов | 40 |
| Общая длина | 58.40 mm |
| Материал контакта | Латунь |
| Материал корпуса | PBT + 30% Glass Fiber (UL 94V-0) |
| Сопр. контакта | 30 mΩ max. at DC 100 mA |
| Сопр. изоляции | 1000 MΩ min. at DC 500 V |
| Диап. раб. темп. | -55°C to +105°C |
| Способ монтажа | пайка на плату |
| Форма контактов | угол 90о |
| Диэлектрическая прочность | 1000 V AC for 1 minute |
| Функциональное назначение | вилка |
