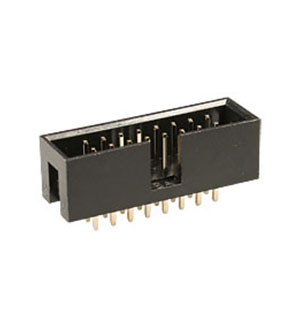

BH-16 (IDC-16MS), вилка на плату шаг 2.54мм прямая (118-A-16GSK)
У поставщика
ПроизводительNXU
У поставщиков
10 000 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:10 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4900 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,42 |
| от 100 | 7,13 |
| от 1 000 | 6,19 |
Описание
Вилка на плату BH-16 (IDC-16MS) от NXU с шагом контактов 2.54 мм предназначена для пайки в отверстия. Компонент рассчитан на напряжение до 1000 В переменного тока и ток до 1 А, работает в диапазоне температур от -55 до +105 °C. Корпус выполнен из стеклонаполненного PBT. Применяется в промышленной автоматике и измерительном оборудовании для подключения шлейфов и кабелей.
Технические характеристики
| Шаг | 2.54mm |
| Напряжение, В | AC 1000V |
| Тип монтажа | THT |
| Размеры | Overall length A: 27.92mm; Other dimension C: 17.78mm; Pin center to center B: 25.72mm |
| Серия | BH/IDC |
| Тип корпуса | IDC header |
| Диаметр штыря | 0.64mm |
| Ном. ток | 1A |
| Кол-во выводов | 16 |
| Материал контакта | Латунь |
| Материал корпуса | PBT +30% Glass Fiber (UL 94V-0) |
| Сопр. контакта | 30mΩ max at 100mA DC |
| Сопр. изоляции | 1000MΩ min at 500V DC |
| Диап. раб. темп. | -55°C to +105°C |
| Способ монтажа | пайка на плату |
| Форма контактов | прямые |
| Диэлектрическая прочность | AC 1000V for 1 minute |
| Функциональное назначение | вилка |
