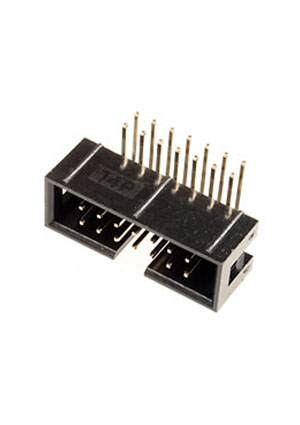

BH-14R (IDC-14MR), вилка на плату шаг 2.54мм угловая (118-A-14GRK)
У поставщика
ПроизводительNXU
У поставщиков
1 300 шт.
Норм. уп.: 100
Описание
Вилка на плату BH-14R от NXU — это 14-контактный IDC-разъём с шагом 2,54 мм. Контакты расположены под углом 90°, монтаж осуществляется пайкой в отверстия на плате. Компонент рассчитан на ток до 1 А и рабочее напряжение до 1000 В переменного тока. Применяется в промышленной автоматике и измерительном оборудовании для подключения шлейфовых кабелей.
Технические характеристики
| Шаг | 2.54mm |
| Пол разъёма | вилка |
| Тип монтажа | THT |
| Кол-во выводов | 14 |
| Размеры | A: 25.38mm; B: 23.18mm; C: 15.24mm |
| Серия | BH/IDC |
| Ориентация | right angle |
| Тип разъема | IDC header |
| Ном. ток | 1A |
| Материал контакта | Латунь |
| Материал корпуса | PBT &30% Glass Fiber (UL 94V-0) |
| Сопр. контакта | 30mΩ max |
| Сопр. изоляции | 1000MΩ min |
| Диап. раб. темп. | -55°C to +105°C |
| Способ монтажа | пайка на плату |
| Форма контактов | угол 90о |
| Диэлектрическая прочность | AC 1000V |
| Функциональное назначение | вилка |
