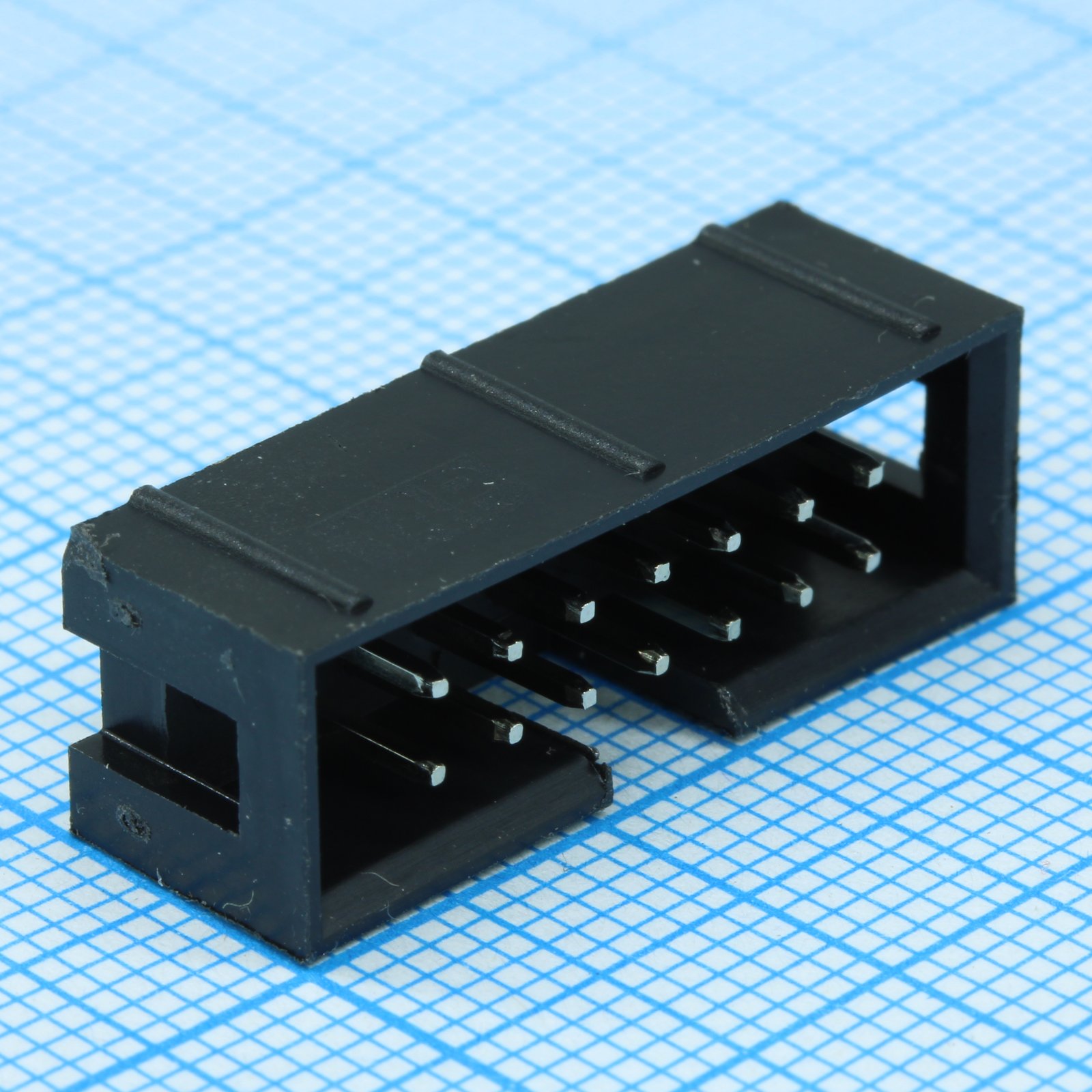

IDC разъем, вилка на плату прямая двухрядная 14pin(2x7)., шаг 2.54мм
У поставщика
ПроизводительNXU
У поставщиков
11 000 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт5,55 ₽
Сумма29 415,00 ₽
В наличии11 000 шт
от 5 300 штюрлицам и ИП
5 300 шт · Склад 12 · 29 415,00 ₽
Описание
IDC-разъем от NXU — вилка на плату прямая двухрядная на 14 контактов (2x7) с шагом 2.54 мм. Корпус рассчитан на стандартный ленточный кабель. Применяется в промышленной автоматике и измерительном оборудовании для надежного соединения плат.
Технические характеристики
| Тип | IDC header, dual row, straight |
| Шаг | 2.54mm |
| Серия | BH (IDC-MS) |
| Корпус | IDC-14MS |
| Тип монтажа | tht |
| Кол-во выводов | 14 |
| Кол-во рядов | 2 |
| Размеры | A: 25.38mm ±0.3; B: 23.18mm ±0.2; C: 15.24mm ±0.2 |
| Серия | BH/IDC |
| Артикул | BH-14 |
| Диаметр отверстия | 1.02mm |
| Допуск шага | ±0.1mm |
| Сечение вывода | 0.64x0.64mm ±0.05 |
| Примечание | BH-14; IDC-14MS |
| Тип упаковки | Palette (палетта) |
| Способ монтажа | пайка на плату |
| Форма контактов | прямые |
| Функциональное назначение | вилка |
