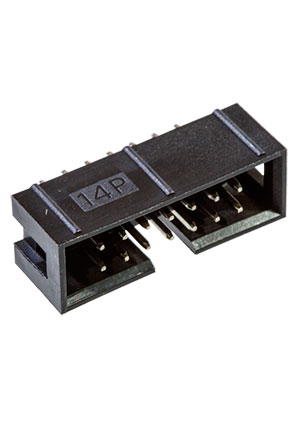

BH-14 (IDC-14MS), вилка на плату шаг 2.54мм прямая (L-KLS1-202-14-S-B)
У поставщика
ПроизводительKLS
У поставщиков
13 000 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт4,50 ₽
Сумма36 000,00 ₽
В наличии13 000 шт
от 8 000 штюрлицам и ИП
8 000 шт · Склад 12 · 36 000,00 ₽
Описание
Вилка на плату BH-14 (IDC-14MS) от KLS — это 14-контактный бокс-разъем с шагом 2.54 мм. Модель имеет прямой форм-фактор, усиленное золотое напыление на контактах и рассчитана на ток до 1 А. Корпус из стеклонаполненного PBT обеспечивает работу в диапазоне от -45°C до +105°C. Применяется в промышленной автоматике и измерительном оборудовании для подключения шлейфов.
Технические характеристики
| Шаг, мм | 2,54 |
| Серия | KLS1-202 |
| Покрытие | Selective gold plated (gold on mating area, nickel on wire cutting area); gold plating 2µ" over 50µ" nickel |
| Особенности | Fully shrouded, Center polarization |
| Кол-во выводов | 14 |
| Топология платы | Long Dip |
| Серия | BH/IDC |
| Ориентация | прямой |
| Тип монтажа | THT |
| Тип разъема | Box Header |
| Ном. ток | 1 A |
| Цвет изолятора | Чёрный |
| Материал контакта | латунь |
| Материал корпуса | стеклонаполненный PBT UL94V-0 |
| Сопр. контакта | 20 mΩ max at 100mA DC |
| Сопр. изоляции | 5000 MΩ min at 500V DC |
| Рабочая температура | -45…+105 °C |
| Способ монтажа | пайка на плату |
| Форма контактов | прямые |
| Функциональное назначение | вилка |
| Покрытие контакта | золото либо олово по никелю |
| Пол разъёма | вилка |
| Сопротивление контакта, мОм | 20 |
| Ток, А | 1 |
