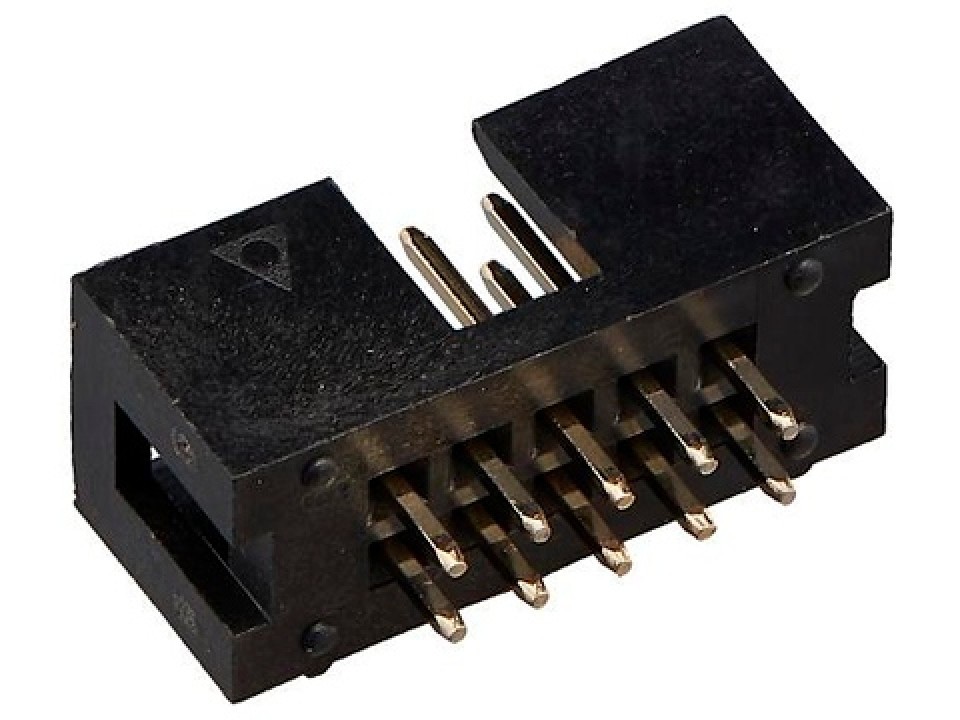

BH-10 (DS1013-10SSiB1-B-0), разъем вилка на плату, CONNFLY (арт. 122536)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
1 050 шт.
Норм. уп.: 260
Цены поставщиков
Склад 29
В наличии:1 050 шт.
Срок поставки: до 10 дн.
Норм. уп.: 260
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,82 |
Описание
BH-10 (DS1013-10SSiB1-B-0) — разъем вилка на плату от производителя CONNFLY. Эта модель представляет собой 10-контактный штыревой соединитель, предназначенный для пайки на печатную плату. Применяется для надежного подключения шлейфов или кабелей в электронных устройствах, обеспечивая компактный монтаж.
Технические характеристики
| Тип | Box Header |
| Шаг | 2.54mm |
| Серия | DS1013 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Размер вывода | 0.64mm x 0.64mm ±0.05mm |
| Кол-во выводов | 10 |
| Допуск, % | 0,05 |
| Размеры | Width B: 20.64mm; Length A: 22.84mm; Distance between rows C: 12.70mm |
| Высота корпуса | 13.8mm |
| Артикул | DS1013-10SSiB1-B-0 |
| Тип монтажа | V/T (Vertical Through-Hole) |
| Pcb hole size | 0.64mm square |
| Покрытие контакта | Full Gold Flash |
| Материал контакта | Медный сплав |
| Материал корпуса | PBT UL94 V-0 |
| Pcb layout pitch | 2.54mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 10 |
| Диэлектрическая прочность | 500V AC (rms) for 1 minute |
| Количество рядов | 2 |
