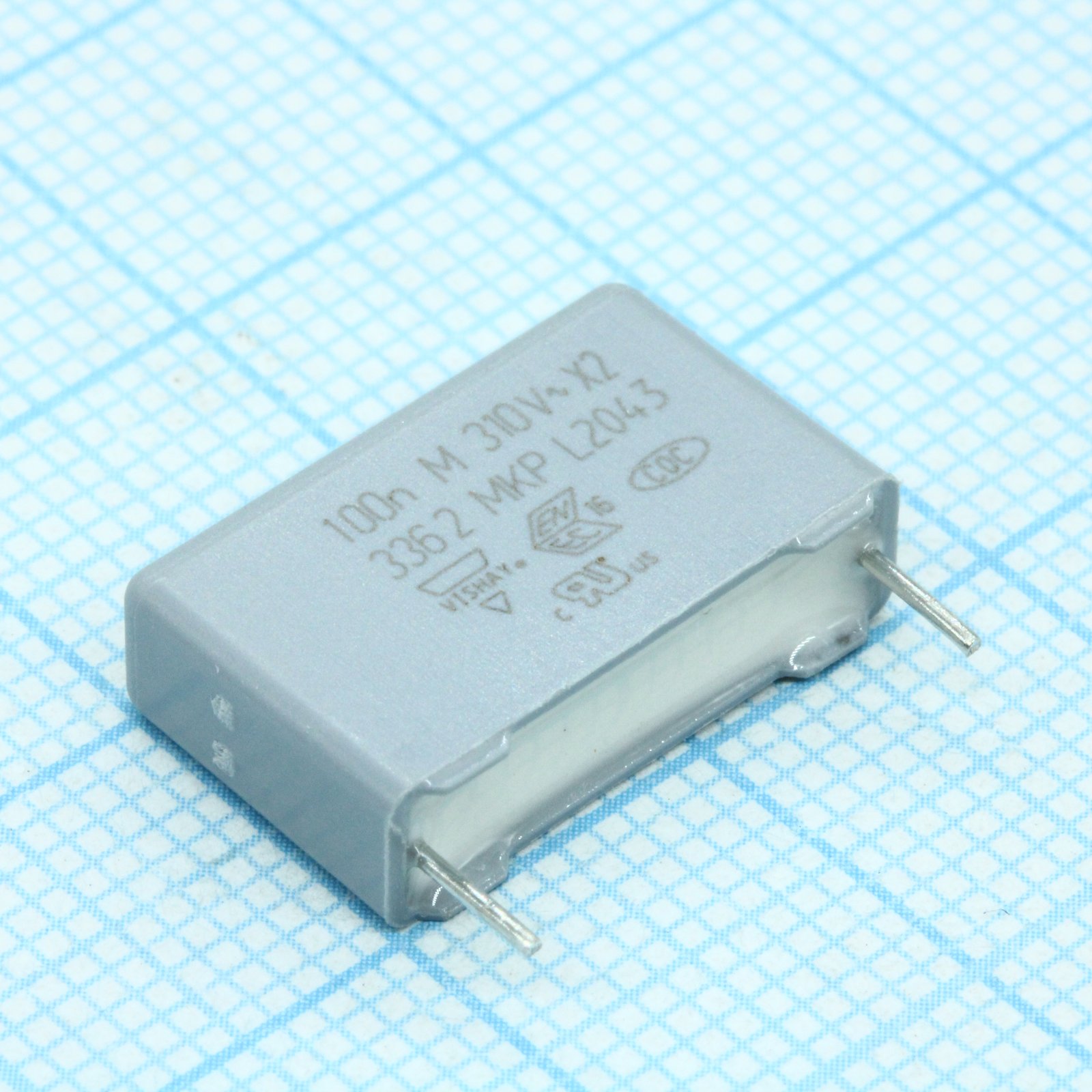

Пленочный конденсатор X2 0,1мкФ 630VDC/310VAC ±20% 17,5х5х11мм 110°C
У поставщика
ПроизводительVishay
КатегорияКонденсаторы пленочные
У поставщиков
5 796 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт32,08 ₽
Сумма802,00 ₽
+ доплата 490,00 ₽
В наличии5 788 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 105 — 29,47 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 802,00 ₽. До заказа без доплаты не хватает 16 498,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 802,00 ₽
Описание
Пленочный конденсатор X2 от Vishay. Емкость 0,1 мкФ, рабочее напряжение до 310 В переменного или 630 В постоянного тока, допуск ±20%. Корпус 17,5х5х11 мм с шагом выводов 15 мм, рабочая температура до 110°C. Применяется в помехоподавляющих фильтрах импульсных блоков питания и промышленной автоматики.
Технические характеристики
| Ёмкость | 0.1 μF |
| Номинальное напряжение | 630 В |
| Допуск | 20 % |
| Монтаж | Выводной |
| Диэлектрик | Polypropylene film |
| Примечание | Not Recommended for New Designs, Use MKP339 X2 |
| Выводы | Tinned wire |
| Шаг | 10 mm |
| Серия | MKP336 2 X2 |
| Статус | Not Recommended for New Designs, Use MKP339 X2 |
| Вес | 0.6g |
| Spq reel | 1100 |
| Упаковка | Loose in box, taped on reel |
| Стандарты | IEC 60384-14 ed.4, EN 60384-14, CQC GB/T6346.14-2015, UL 60384-14, CSA E384-14 |
| Размеры | 4.0 x 10.0 x 12.5mm (w x h x l) |
| Число электродов | Metallized film |
| Шаг выводов | 10mm |
| Класс | X2 |
| Описание | Interference Suppression Film Capacitors - Class X2, Radial MKP 310 VAC - Standard Across the Line |
| Конструкция | Mono |
| Производитель | Vishay BCcomponents |
| Тип корпуса | Radial |
| Герметизация | Plastic case, epoxy resin sealed, flame retardant UL 94 V-0 |
| Диаметр вывода | 0.6mm |
| Материал выводов | Tinned wire |
| Код заказа | BFC233620104 |
| Каталожный номер | BFC2 336 20104 |
| Climatic class | 55/110/56 |
| Spq long leads | 1000 |
| Емкость | 0.1 |
| Spq short leads | 1000 |
| Номинал | мкФ |
| Ширина | 5 mm |
| Dimensions wxhxl | 4.0 x 10.0 x 12.5mm |
| Номинальное напряжение перем. тока | 310VAC |
| Номинальное AC напряжение | 310 V |
| Номин. напряжение DC | 630 V |
| Rc between leads | > 5000 s (C > 0.33uF at 100V, 1 min) |
| Диапазон емкости | 0.001uF to 2.2uF |
| Dc voltage at 85c | 800VDC |
| Высота | 11 mm |
| Длина | 17.5 mm |
| Capacitance series | E12 (preferred values acc. to E6) |
| Dc voltage at 110c | 630VDC |
| Класс горючести | pass. flamm. class B for volumes > 1750 mm3 |
| Справочные стандарты | IEC 60384-14 ed-4 (2013), EN 60384-14, IEC 60065, CQC GB/T6346.14-2015, UL 60384-14, CSA E384-14 |
| Lead pitch tolerance | +/-0.4mm |
| Loss tangent at 1kHz | ≤ 10 x 10^-4 |
| Примечание | фильтр X2 0.10uF 20% 310Vac p:15mm |
| Допуск емкости | ±20% |
| Сопр. изоляции | > 15000 MΩ (at 100 V, 1 min) |
| Loss tangent at 10kHz | ≤ 20 x 10^-4 |
| Climatic testing class | 55/110/56/B (IEC 60068-1) |
| Permissible dc voltage | 800VDC at 85C, 630VDC at 110C |
| Dc withstanding voltage | 2200 V (1 min, C ≤ 1 μF) |
| Допуск диаметра вывода | +/-0.06mm |
| Withstanding dc voltage | 2200V (C <= 1uF, 1 min), 1800V (C > 1uF, 1 min) |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 110 °C |
| Мин. раб. темп. | -55 °C |
| Rated voltage pulse slope | 600 V/μs (pitch 10 mm) |
| Rated ac voltage frequency | 50Hz to 60Hz |
| Tangent of loss angle 1khz | <= 10 x 10^-4 (C < 470nF) |
| Max application temperature | 110C (125C for less than 1000h for C <= 470nF) |
| Tangent of loss angle 10khz | <= 20 x 10^-4 (C < 470nF) |
| Ac withstanding voltage case | 2120 V (1 min) |
| Описание (англ.) | Cap Film Suppression X2 0.1uF 630VDC/310VAC PP 20% (17.5 X 5 X 11mm) Radial 15mm 110C Loose in Box |
| Rated voltage pulse slope du dt | 600 V/us (pitch 10mm) at 435 VDC |
| Insulation resistance between leads | > 15000 MOhm (C <= 0.33uF at 100V, 1 min) |
| Max application temperature gt 470nf | 110C |
| Max application temperature le 470nf | 110C (125C for less than 1000h) |
| Insulation resistance between leads and case | > 30000 MOhm (100V, 1 min) |
| Withstanding ac voltage between leads and case | 2120V, 1 min |
| Номинальное переменное напряжение (50/60 Гц) Uac,В | 310 |
