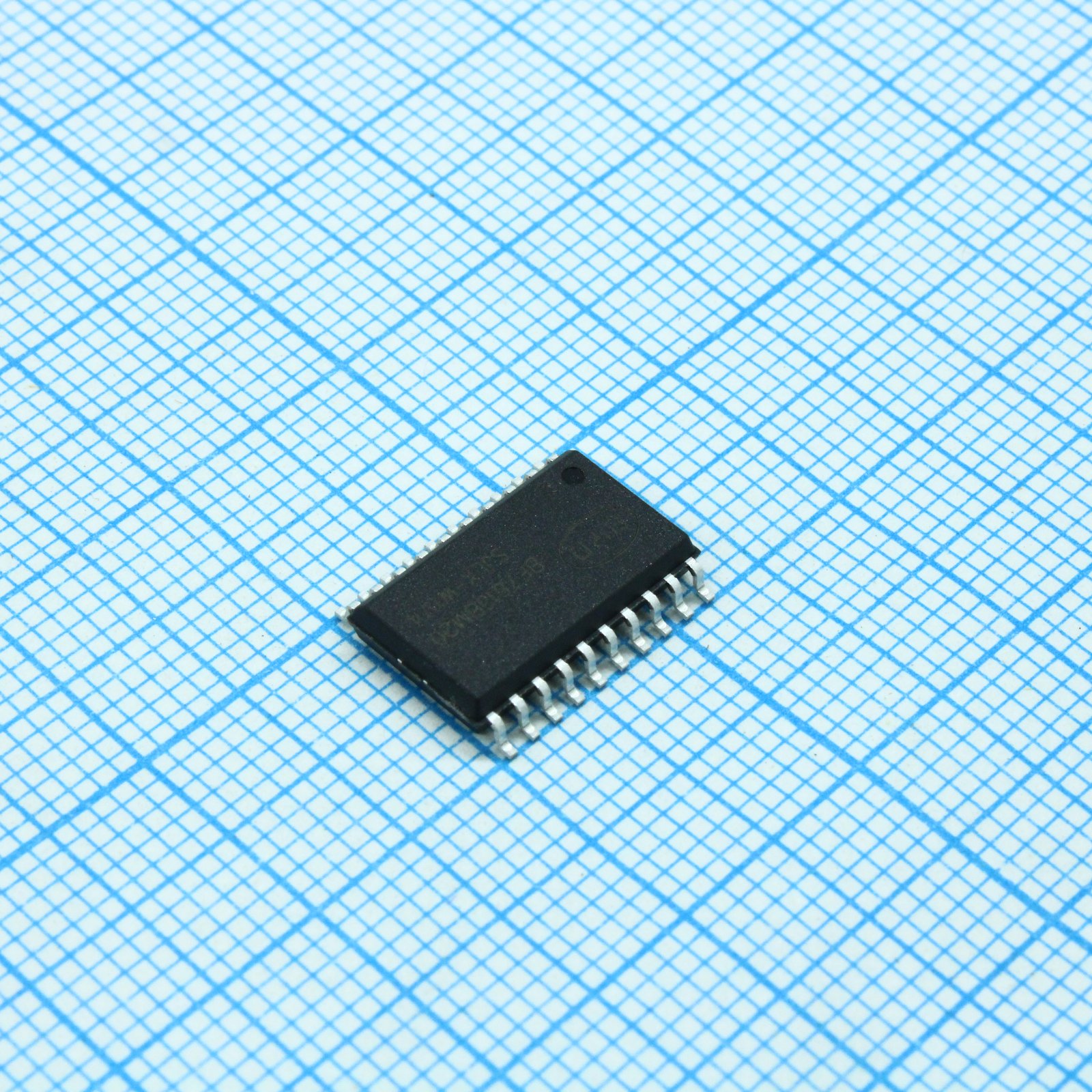

Микроконтроллер BYD 8051 BF7613BM20
У поставщика
ПроизводительBYD Microelectronics
КатегорияМикросхемы
У поставщиков
9 895 шт.
Норм. уп.: 36
Цены поставщиков
Склад 13
В наличии:9 895 шт
Срок поставки: до недели
Норм. уп.: 36
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,73 |
| от 12 | 28,82 |
| от 22 | 27,54 |
| от 36 | 26,15 |
| от 108 | 24,74 |
Описание
Микроконтроллер BF7613BM20 от BYD Microelectronics построен на ядре 8051. Компонент выпускается в компактном корпусе SOP20 и поставляется в тубусе. Подходит для задач промышленной автоматики и управления бытовой электроникой.
Технические характеристики
| Iic | slave mode, 100/400kHz |
| Сердечник | 1T 8051 |
| SRAM | 256 bytes (data) + 1024 bytes (xdata) |
| Timer0 | 16-bit |
| Timer1 | 16-bit |
| Timer2 | 32-bit |
| Корпус | SOP20/TSSOP20 |
| Тип монтажа | SMD |
| Gpio count | 18 |
| Uart count | 2 |
| Data memory | 2*512 bytes |
| Каналы АЦП | 18 |
| Boot support | 4K BOOT |
| Флэш-память | 32K bytes (or 28K) |
| Корпус | SOP20 |
| Clock sources | internal low-speed 32kHz LIRC, internal high-speed RC 1MHz, external crystal 32768Hz |
| Pwm0 channels | 4 |
| Pwm1 channels | 1 |
| Pwm2 channels | 0 |
| Разрешение АЦП | 12-bit |
| Clock accuracy | ±1% @ -20°C~65°C, 5V; ±3% @ -40°C~105°C, 5V |
| Сторожевой таймер | 18ms to 2.304s overflow |
| Рабочее напряжение | 2.5V ~ 5.5V |
| Pull up resistors | PB port 33k, other IO 4.7k |
| Deep sleep current | 3.5μA @5V typical |
| Interrupt priority | two-level |
| Рабочая частота | 12MHz, 6MHz, 4MHz, 1MHz |
| Adc reference voltage | 4V |
| Led driver max matrix | 7x8 |
| Low voltage detection | 3.0V, 3.3V, 3.6V, 3.9V, 4.2V |
| Раб. температура | -40°C ~ 105°C |
| Programming interface | two-wire programming, single-wire debugging |
| High current sink pins | PB0~PB7 |
| Тип упаковки | Tube (туба) |
| Brown out reset voltages | 2.8V, 3.3V, 3.7V, 4.2V |
