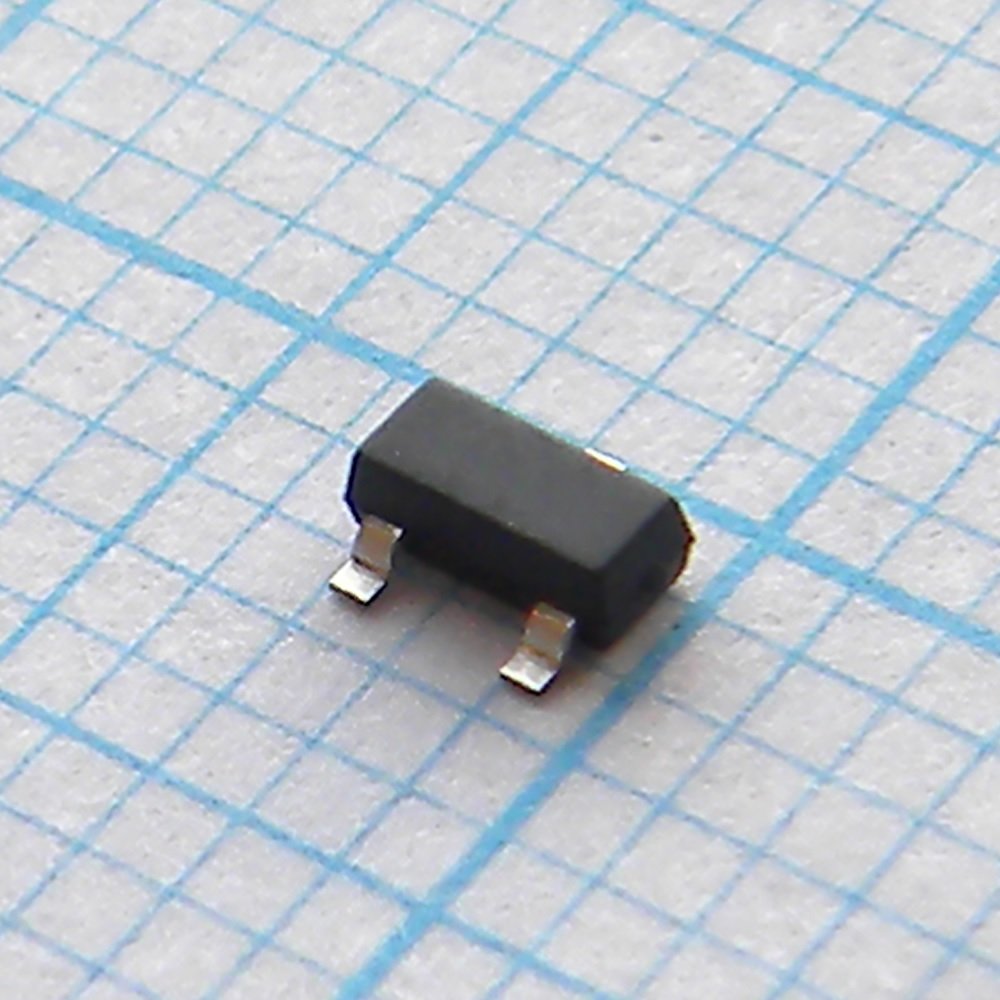

BF513,215
Документация

Полевой транзистор, радиочастотный, N-канальный, 20V, 10мA, 0,25Вт

Артикул:787807
У поставщика
ПроизводительNXP
КатегорияТранзисторы
У поставщиков
18 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 26 шт
Кол-во, шт.Цена, ₽
от 126,92
от 4126,12
от 8225,02
от 16423,60
от 32822,18
Описание

Полевой транзистор NXP BF513,215 — это N-канальный радиочастотный MOSFET. Работает при напряжении до 20 В, токе до 10 мА и мощности 0,25 Вт, выпускается в компактном корпусе SOT-23. Подходит для высокочастотных схем в промышленной автоматике и радиоэлектронике.

Технические характеристики
Цоколевка1=gate, 2=drain, 3=source
КорпусSOT23
Тип монтажаSMD
КомпонентBF513,215
Кол-во выводов3
ОписаниеN-channel silicon field-effect transistor, RF
Код маркировкиS9p
Gate current max10mA
Noise figure typ1.5dB
Drain current max30mA
Размеры упаковки3.0 x 1.4 x 1.1mm
Drain current dss max18mA
Drain current dss min10mA
Входная емкость макс.5pF
Input conductance typ50uS
Drain gate voltage max20V
Noise figure conditionGS=1mS; BS=3mS; f=100MHz; VDS=10V; ID=5mA
Макс. выходная емкость3pF
Output conductance max120uS
Gate cutoff current max10nA
Transfer admittance min3.5mS
Тип упаковкиTape and Reel (лента в катушке)
Макс. напряжение сток-исток20V
Feedback capacitance max0.5pF
Feedback capacitance typ0.3pF
Макс. темп. перехода150C
Диап. темп. хр.-65 to +150C
Drain current dss conditionVDS=10V; VGS=0
Input capacitance conditionf=1MHz
Input conductance conditionf=100MHz
Power dissipation conditionup to Tamb=40C
Макс. общая рассеиваемая мощность250mW
Output capacitance conditionf=1MHz
Output conductance conditionf=1MHz
Transfer admittance vgs0 min7.0mS
Описание (англ.)MOSFET N-CH 20V 10MA SOT23
Gate cutoff current condition-VGS=0.2V; VDS=0
Output conductance 100mhz typ90uS
Transfer admittance conditionVDS=10V; ID=5mA; f=1kHz
Feedback capacitance conditionVDS=10V; ID=5mA; f=1MHz
Gate source cutoff voltage typ3V
Transfer admittance 100mhz typ5.0mS
Gate drain breakdown voltage min20V
Transfer admittance vgs0 conditionVDS=10V; VGS=0; f=1kHz
Output conductance 100mhz conditionf=100MHz
Gate source cutoff voltage conditionID=10uA; VDS=10V
Transfer admittance 100mhz conditionf=100MHz
Gate drain breakdown voltage conditionIS=0; -ID=10uA
Термосопротивление переход-среда430K/W
