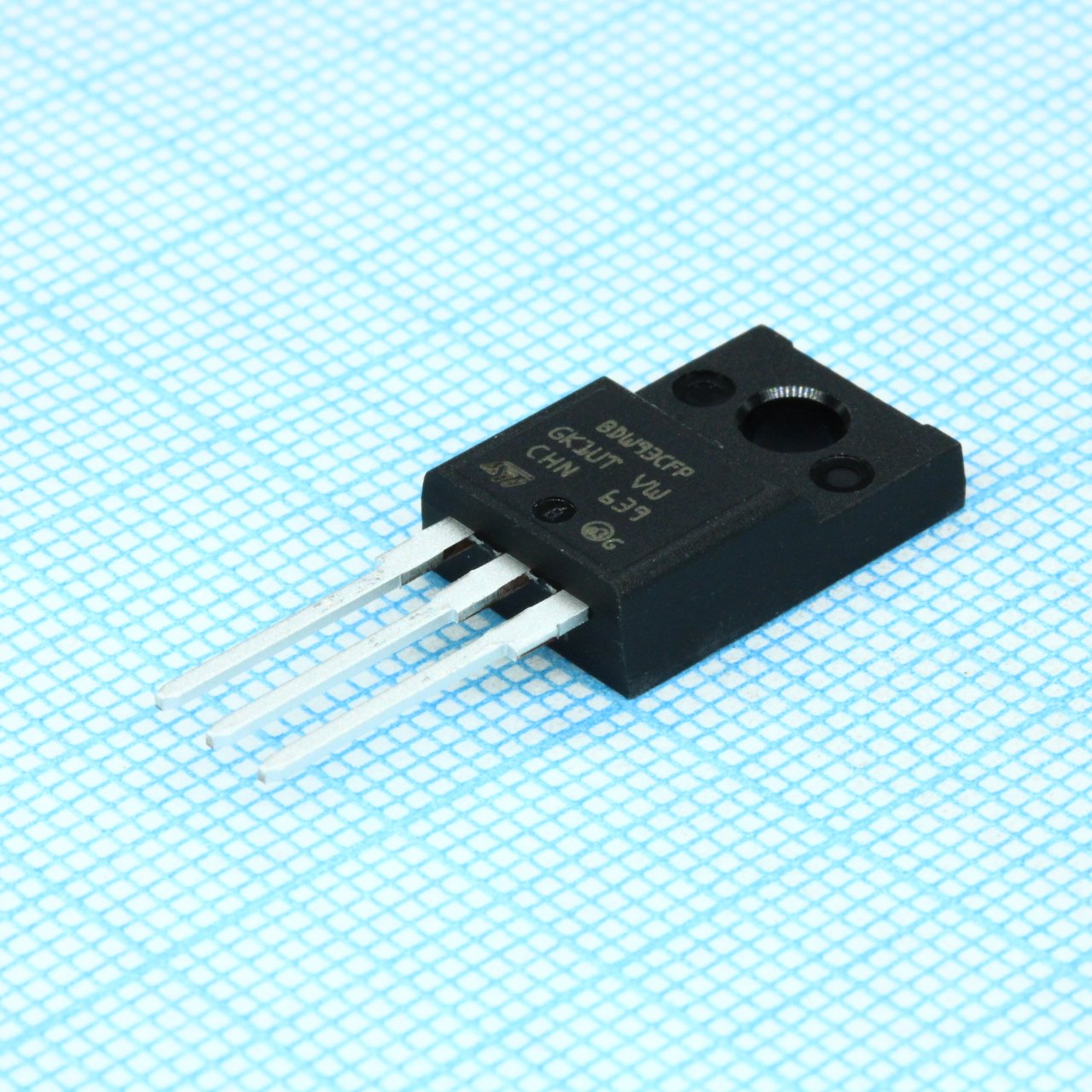

Транзистор биполярный BDW93CFP / составной Дарлингтона, NPN, 12А, 100В, TO-220F
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
127 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:127 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,46 |
| от 25 | 87,60 |
| от 50 | 82,00 |
| от 100 | 77,81 |
| от 200 | 74,68 |
Описание
Транзистор биполярный составной (схема Дарлингтона) NPN от ST Microelectronics. Модель BDW93CFP в изолированном корпусе TO-220F рассчитана на ток 12 А и напряжение 100 В. Применяется в схемах коммутации нагрузки, усилителях мощности и драйверах исполнительных устройств, где требуется высокий коэффициент усиления по току.
Технические характеристики
| Тип | NPN Darlington transistor |
| Ib max | 0.2A |
| Макс. ток коллектора | 12A |
| R1 typ | 10kΩ |
| R2 typ | 150Ω |
| Icm max | 15A |
| Корпус | TO-220FP |
| Тип монтажа | Выводной |
| Макс. Ptot | 33W |
| VCBO макс. | 100V |
| Vceo макс. | 100V |
| Компонент | BDW93CFP |
| Размеры | A max: 4.6mm; A min: 4.4mm; B max: 2.7mm; B min: 2.5mm; D max: 2.75mm; D min: 2.5mm; E max: 0.7mm; E min: 0.45mm; F max: 1mm; F min: 0.75mm; G max: 5.2mm; G min: 4.95mm; H max: 10.4mm; H min: 10mm; F1 max: 1.7mm; F1 min: 1.15mm; F2 max: 1.7mm; F2 min: 1.15mm; G1 max: 2.7mm; G1 min: 2.4mm; L2 max: 16mm; L3 max: 30.6mm; L3 min: 28.6mm; L4 max: 10.6mm; L4 min: 9.8mm; L6 max: 16.4mm; L6 min: 15.9mm; L7 max: 9.3mm; L7 min: 9mm; Diameter pin hole max: 3.2mm; Diameter pin hole min: 3mm |
| Vf max if5A | 1.3V |
| Применение | Linear and switching industrial equipment |
| Vf max if10A | 1.8V |
| Iebo max veb5V | 2mA |
| Iceo max vce80V | 1mA |
| Icbo max vcb100V | 100µA |
| Hfe min ic3A vce3V | 1000 |
| Hfe min ic5A vce3V | 750 |
| Hfe typ ic5A vce3V | 20000 |
| Hfe min ic10A vce3V | 100 |
| Hfe small signal 1MHz | 20 |
| Icbo max vcb100V 150C | 5mA |
| Insulation voltage dc | 2000V |
| Vbe sat max ib20mA ic5A | 2.5V |
| Vce sat max ib20mA ic5A | 2V |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to 150°C |
| Vbe sat max ib100mA ic10A | 4V |
| Vce sat max ib100mA ic10A | 3V |
| Описание (англ.) | Trans Darlington NPN 100V 12A |
| Тепловое сопр. переход-корпус | 3.8°C/W |
