Биполярный транзистор, PNP, составной (Darlington), 80 В, 4 А, 40 Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы
У поставщиков
2 477 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:2 477 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,20 |
| от 150 | 32,34 |
| от 250 | 30,06 |
| от 450 | 28,09 |
| от 850 | 26,76 |
Описание

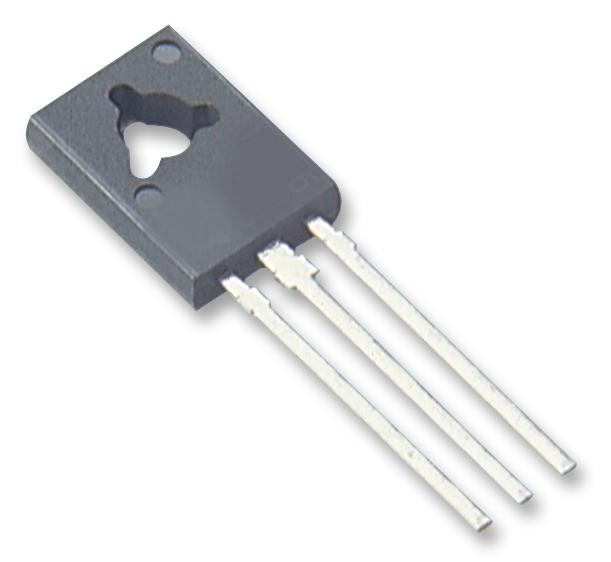

Биполярный PNP-транзистор Дарлингтона от STMicroelectronics. Рассчитан на напряжение до 80 В, ток коллектора 4 А и мощность 40 Вт. Выполнен в корпусе TO-126. Подходит для применения в усилителях мощности и ключевых схемах промышленной автоматики.
Технические характеристики
| Тип | Bipolar Transistor |
| Корпус | TO-225 (Case 77-09) |
| Тип монтажа | Выводной |
| Полярность | PNP |
| Без свинца | Да |
| Размеры | Ширина корпуса: 7.40-7.80 mm; Высота корпуса: 2.40-3.00 mm; Длина корпуса: 10.60-11.10 mm; Расстояние между выводами: 2.04-2.54 mm; Общая длина: 14.50-16.63 mm |
| Ток базы | 0.1A |
| Конфигурация | Darlington |
| Ordering info | BD680G: 500 units/box; BD680AG: 500 units/box |
| Снижение мощности | 0.32W/°C |
| Соотв. RoHS | Да |
| Cutoff currents | ICBO: 0.2 mA max at VCB=80V, 2.0 mA at 100°C; ICEO: 500 µA max at VCE=40V; IEBO: 2.0 mA max at VBE=5V |
| Коэф. усиления DC | BD680G: 750 min at IC=1.5A, VCE=3V; BD680AG: 750 min at IC=2.0A, VCE=3V |
| Напряжение пробоя | 80V min (BVCEO at IC=50mA) |
| Ток коллектора | 4A |
| Рассеиваемая мощность | 40W |
| Темп. диапазон | -55 to +150 °C |
| Complementary pair | BD679, BD679A |
| Internal resistors | 8kΩ and 120Ω |
| Напряжение эмиттер-база | 5V |
| Напряжение коллектор-база | 80V |
| Напряжение насыщения база-эмиттер | BD680G: 2.5V max at IC=1.5A, VCE=3V; BD680AG: 2.5V max at IC=2.0A, VCE=3V |
| Тип упаковки | Tube (туба) |
| Напряжение коллектор-эмиттер | 80V |
| Small signal current gain | 1.0 min at IC=1.5A, VCE=3V, f=1.0MHz |
| Описание (англ.) | TRANS PNP DARL 80V 4A |
| Тепловое сопр. переход-корпус | 3.13 °C/W |
