Биполярный транзистор, NPN, 100 В, 6 А, 65W
У поставщика
ПроизводительON Semiconductor
КатегорияТранзисторы
У поставщиков
947 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:947 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 101,67 |
| от 21 | 94,50 |
| от 50 | 88,64 |
| от 100 | 84,27 |
| от 200 | 81,02 |
Описание

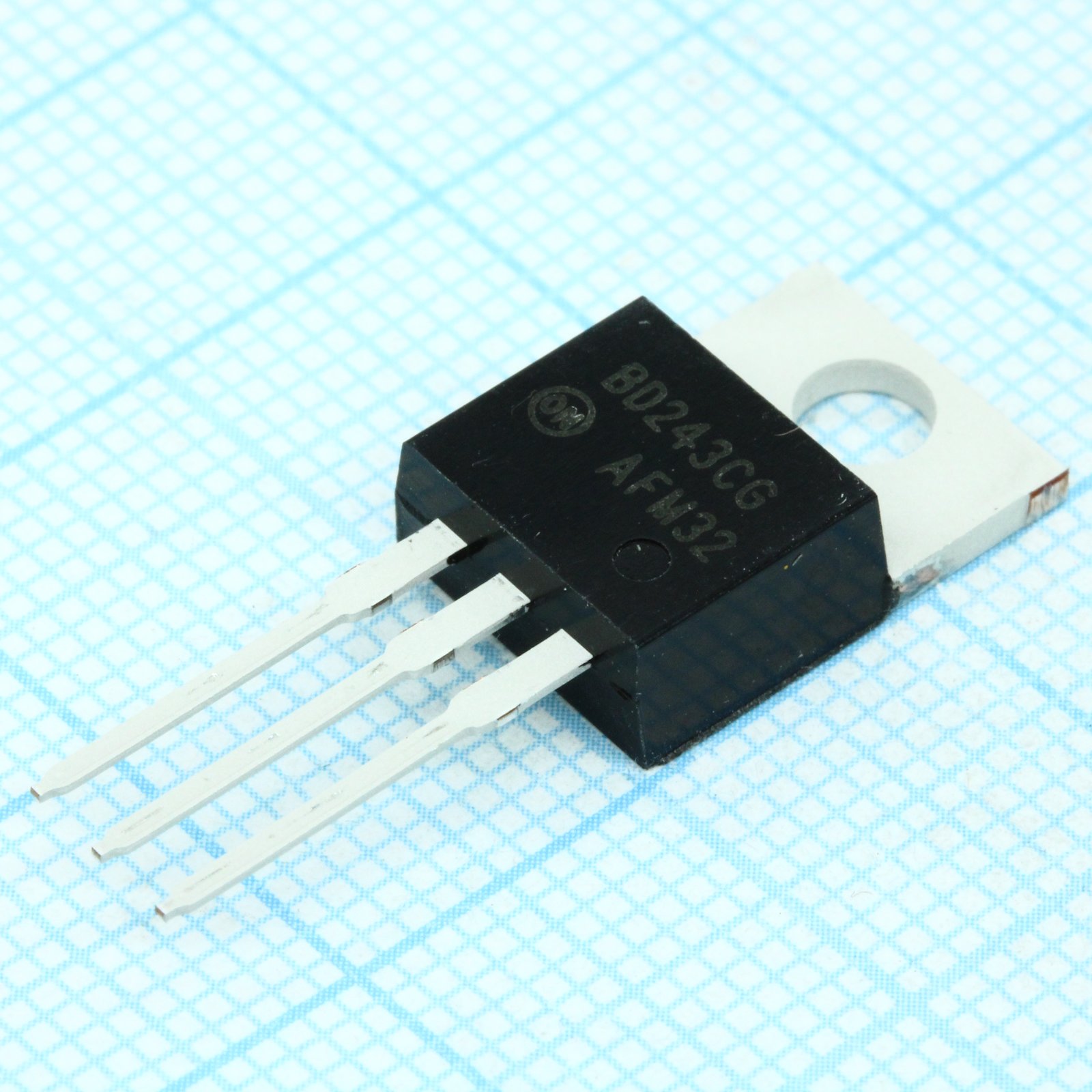

Биполярный NPN-транзистор BD243CG от ON Semiconductor рассчитан на напряжение до 100 В и ток до 6 А при мощности 65 Вт. Выполнен в прочном корпусе TO-220. Подходит для применения в силовых цепях, драйверах двигателей и блоках питания промышленной автоматики.
Технические характеристики
| Граничная частота fT | 3MHz |
| Ib | 2A |
| Vcb | 100V |
| Тип | NPN |
| Напряжение коллектор-эмиттер Vceo | 100V |
| Напряжение эмиттер-база Vebo | 5V |
| Напряжение база-эмиттер вкл | 2V |
| Ic peak | 10A |
| Маркировка | BD243CG |
| Корпус | TO-220 |
| Напряжение насыщения коллектор-эмиттер | 1.5V |
| Макс. ток коллектор-эмиттер | 0.7mA |
| Ices max | 400uA |
| Макс. IEBO | 1mA |
| Тип монтажа | Выводной |
| Напряжение поддержания коллектор-эмиттер | 100V |
| Без свинца | Да |
| Размеры | Корпус: TO-220; Код корпуса: 221A-09 |
| Hfe min 3a | 15 |
| Hfe min 0.3a | 30 |
| Ic continuous | 6A |
| Соотв. RoHS | Да |
| Hfe small signal | 20 |
| Рассеиваемая мощность | 65W |
| Тепловое сопротивление JC | 1.92°C/W |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -65°C |
| Описание (англ.) | TRANS NPN 100V 6A TO220AB |
