Биполярный транзистор, PNP, 80 В, 3 А
У поставщика
ПроизводительSTMicroelectronics
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
1 042 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт46,51 ₽
Сумма930,20 ₽
+ доплата 490,00 ₽
В наличии1 042 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 50 — 42,70 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 930,20 ₽. До заказа без доплаты не хватает 16 369,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 930,20 ₽
Описание

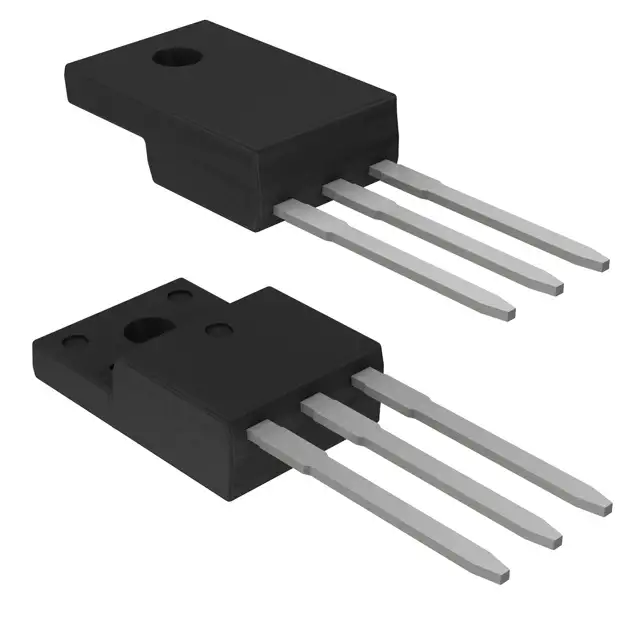

Биполярный PNP-транзистор BD242B от STMicroelectronics. Выдерживает напряжение до 80 В и ток до 3 А, выпускается в корпусе TO-220AB. Подходит для линейных и импульсных схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | TO-220-3 (Case 221A) |
| Тип | PNP bipolar junction transistor |
| Наименование изделия | BD242B |
| ESD (мм) | Class C |
| Ft мин. | 3MHz |
| ЭСР HBM | Class 3B |
| Маркировка | BD242BG |
| Корпус | TO-220 |
| Без свинца | Да |
| Макс. ток коллектор-эмиттер | 0.3mA |
| Макс. ток Ices | 200µA |
| Макс. IEBO | 1mA |
| Материал | silicon |
| Тип монтажа | Выводной |
| Технология | plastic power transistor |
| Макс. напряжение база-эмиттер (вкл.) | 1.8V |
| Макс. напряжение насыщения коллектор-эмиттер | 1.2V |
| Применение | general purpose amplifier and switching |
| Ток базы | 1A |
| Power derate | 0.32W/°C |
| Соотв. RoHS | Да |
| Hfe min at ic 1a | 25 |
| Hfe min at ic 3a | 10 |
| Рассеиваемая мощность | 40W |
| Мин. поддерживающее напряжение Vceo | 80V |
| Hfe small signal min | 20 |
| Пиковый ток коллектора | 5A |
| Тип упаковки | Tube (туба) |
| Напряжение эмиттер-база, В | 5V |
| Макс. темп. перехода | 150°C |
| Непрерывный ток коллектора | 3A |
| Описание (англ.) | TRANS PNP 80V 3A TO220AB |
| Напряжение коллектор-эмиттер Vceo | 80V |
| Напряжение коллектор-эмиттер, В | 90V |
| Тепловое сопр. переход-корпус | 3.125°C/W |
| Диапазон рабочих и температур хранения | -65°C to +150°C |
| Тепловое сопротивление переход-среда | 62.5°C/W |
