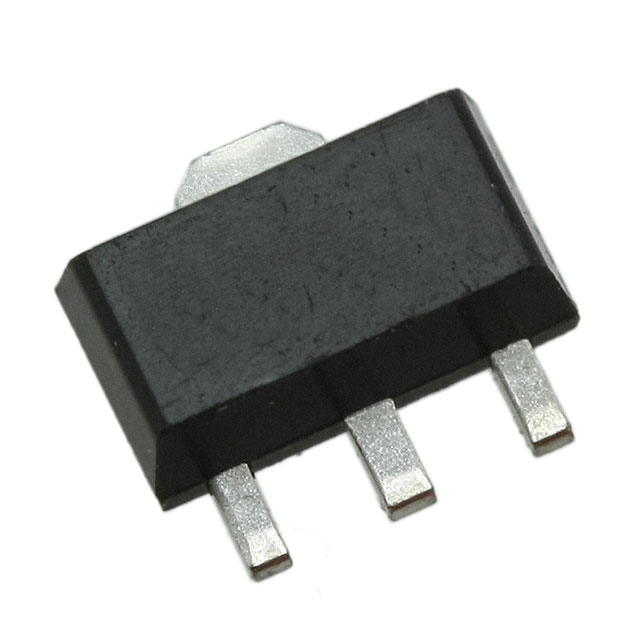

Транзистор NXP (Philips) BCX55-16.115 — это NPN средней мощности для поверхностного монтажа. Работает при напряжении до 60 В и токе коллектора до 1 А, коэффициент усиления от 100 до 250. Выполнен в компактном корпусе SOT89. Подходит для коммутации нагрузки и усиления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | NPN medium power transistor |
| Ib max | 0.3A |
| Макс. ток коллектора | 1A |
| Макс. HFE | 250 |
| Мин. HFE | 100 |
| Корпус | SOT89 (SC-62) |
| Icm peak | 2A |
| Тип монтажа | SMD |
| Complement | BCX52 |
| Код маркировки | BM |
| Hfe condition | Vce=2V, Ic=150mA, pulse test |
| Выводы корпуса | 3 |
| Ток коллектора | 1 A |
| Темп. хранения | -55~+150 |
| Напряжение эмиттер-база | 5 V |
| Темп. перехода | 150 |
| Напряжение коллектор-база | 60 V |
| Макс. темп. перехода | 150°C |
| Напряжение коллектор-эмиттер | 60 V |
| Диап. темп. хр. | -65°C to +150°C |
| Мощн. коллектора | 500 mW |
| Power dissipation fr4 1cm2 pad | 0.95W |
| Power dissipation fr4 6cm2 pad | 1.35W |
| Диапазон темп. окр. | -55°C to +150°C |
| Термосопротивление переход-среда | 250 /W |
| Thermal resistance junction solderpoint | 16K/W |
| Power dissipation fr4 standard footprint | 0.5W |
| Thermal resistance junction ambient fr4 1cm2 pad | 132K/W |
| Thermal resistance junction ambient fr4 6cm2 pad | 93K/W |
| Thermal resistance junction ambient fr4 standard footprint | 250K/W |
| Напряжение, В | 60 |
| Тип транзистора | NPN medium power transistor |
| Ток, А | 1 |
