Биполярный транзистор, NPN, 60 В, 1 А
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
73 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 124 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,13 |
| от 57 | 5,59 |
| от 98 | 5,06 |
| от 195 | 4,67 |
| от 390 | 4,35 |
Описание

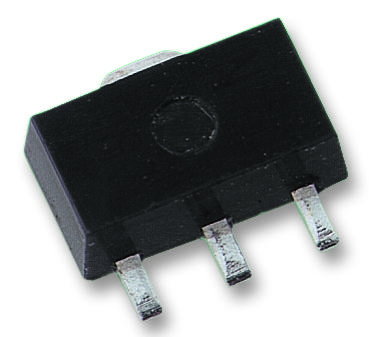

Биполярный NPN-транзистор BCX55,115 от NEXPERIA. Рабочее напряжение до 60 В, ток коллектора до 1 А, корпус SOT-89-3. Подходит для коммутации нагрузки и усиления сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Pin1 | emitter |
| Pin2 | collector |
| Pin3 | base |
| Контактов | 3 |
| Тип | NPN |
| Макс. HFE | 250 |
| Мин. HFE | 63 |
| I b max | 0.3A |
| I c max | 1A |
| Корпус | SOT89 |
| T j max | 150°C |
| Aec q101 | qualified |
| Тип монтажа | SMD |
| R th j a | 250K/W |
| Компонент | BCX55,115 |
| P tot max | 1.35W |
| R th j sp | 16K/W |
| T amb max | 150°C |
| T amb min | -55°C |
| T stg max | 150°C |
| T stg min | -65°C |
| V cbo max | 60V |
| V ceo max | 60V |
| V ebo max | 5V |
| Описание | NPN medium power transistor |
| Код маркировки | BE |
| Package name | SC-62 |
| I bm peak max | 0.3A |
| I cm peak max | 2A |
| R th j a 1cm2 | 132K/W |
| R th j a 6cm2 | 93K/W |
| Pnp complement | BCX52 |
| Marking code 10 | BG |
| Marking code 16 | BM |
| Ic test condition | 150mA |
| Vce test condition | 2V |
| Hfe selection 10 max | 160 |
| Hfe selection 10 min | 63 |
| Hfe selection 16 max | 250 |
| Hfe selection 16 min | 100 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | NPN 60V 1A |
