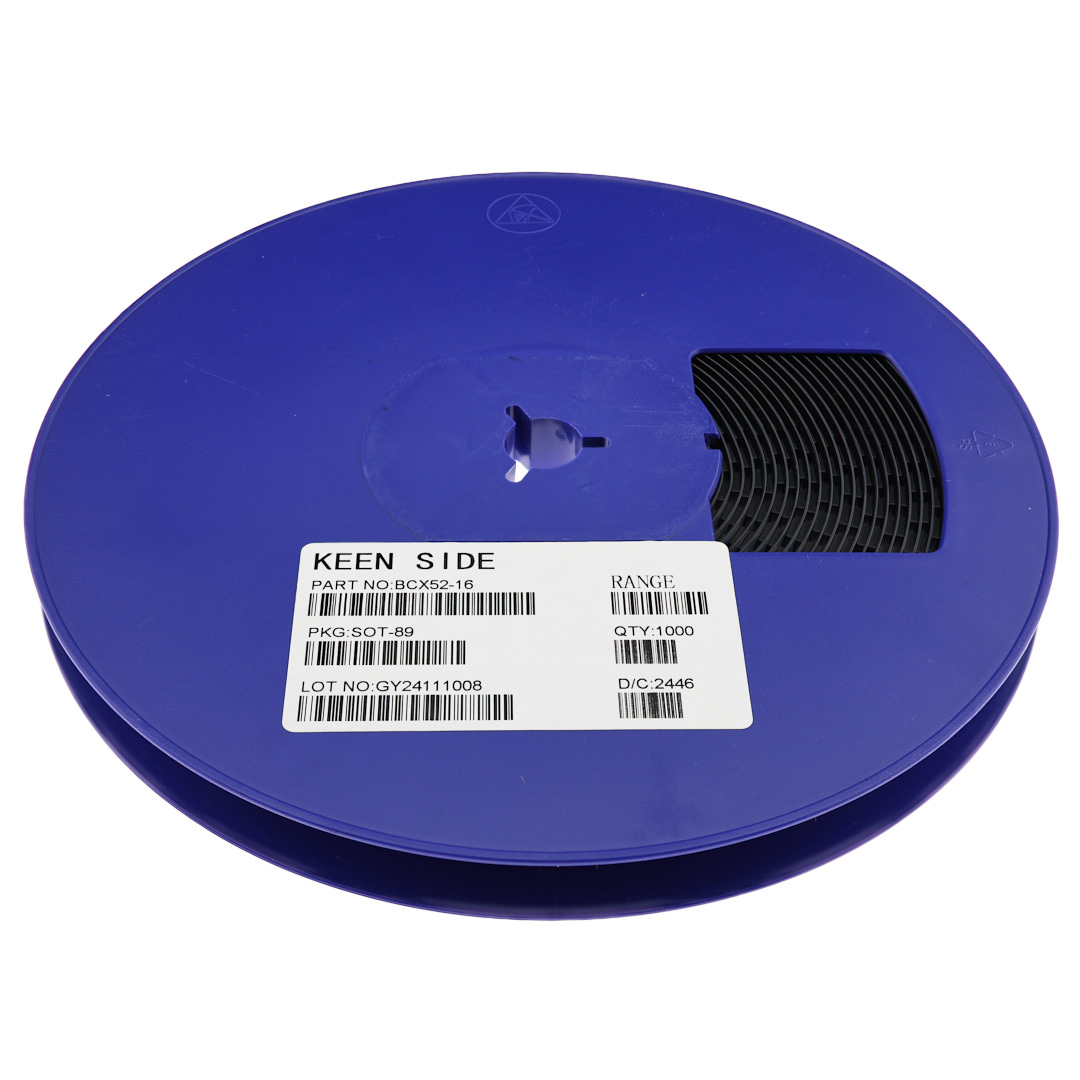

Транзистор BCX52-16
В наличии
На своём складе
7 390 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,11 |
| от 200 | 2,02 |
| от 400 | 1,97 |
| от 1 000 | 1,94 |
Описание
Биполярный PNP-транзистор BCX52-16 от KEEN SIDE в выводном корпусе. Рассчитан на ток коллектора до -1 А и напряжение до -60 В, рассеиваемая мощность — 500 мВт. Граничная частота 50 МГц, коэффициент усиления по току от 63 до 250. Подходит для коммутации нагрузки и усилительных каскадов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ток коллектора | -1 A |
| Рассеиваемая мощность | 500 mW |
| Тепловое сопротивление | 250 ℃/W |
| Макс. коэф. усиления DC | 250 |
| Hfe мин. | 63 |
| Темп. хранения | -55~+150 ℃ |
| Напряжение база-эмиттер | -1 В |
| Напряжение эмиттер-база | -5 В |
| Темп. перехода | 150 ℃ |
| Частота перехода | 50 MHz |
| Напряжение коллектор-база | -60 В |
| Ток отсечки эмиттера | -0.1 µA |
| Ток отсечки коллектора | -0.1 µA |
| Напряжение коллектор-эмиттер | -60 В |
| Напряжение пробоя эмиттер-база | -5 В |
| Напряжение пробоя коллектор-база | -60 В |
| Напряжение пробоя коллектор-эмиттер | -60 В |
| Напряжение насыщения коллектор-эмиттер | -0.5 В |
| Граничная частота, МГц | 50 |

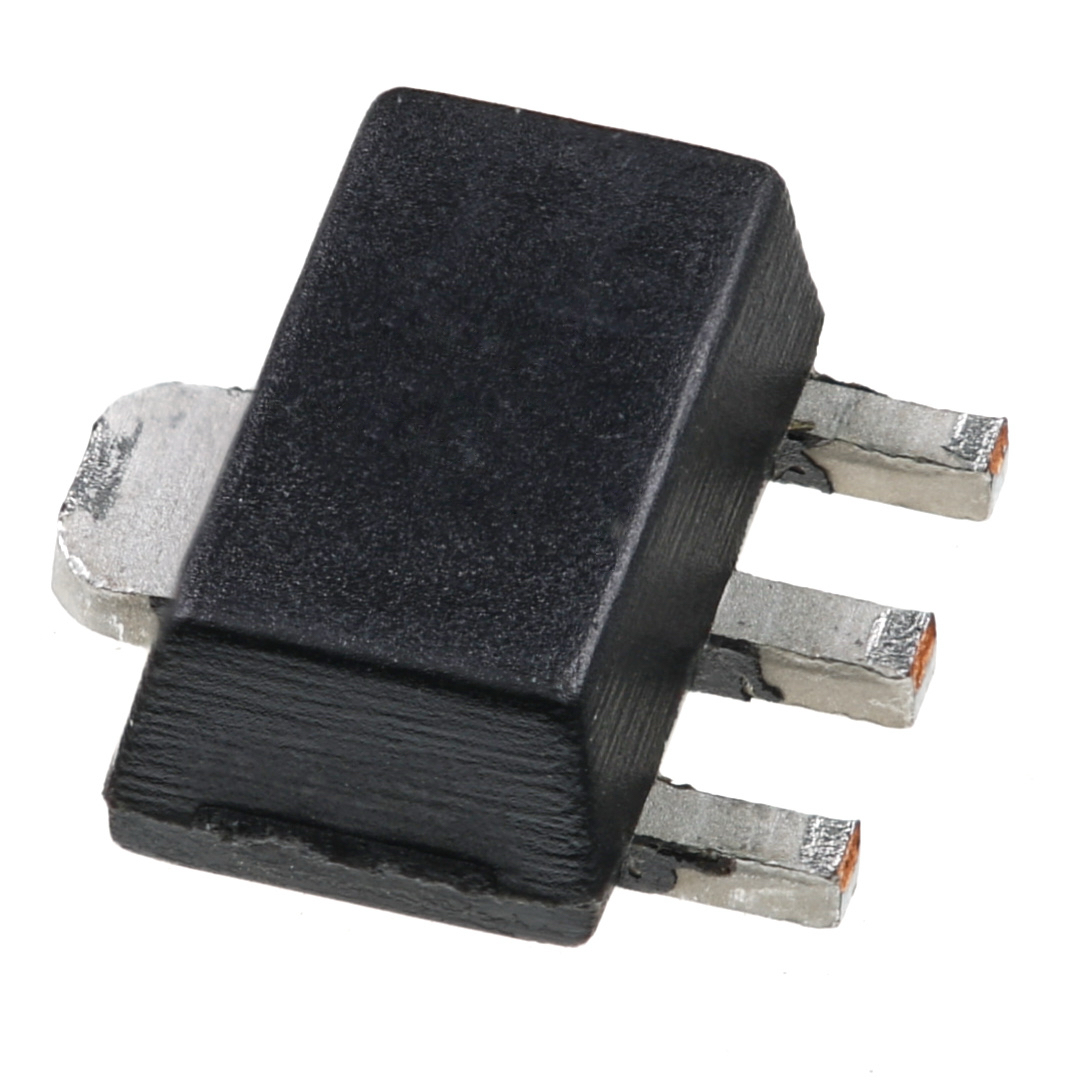

| Корпус | SOT-89 |
| Макс. температура перехода, °C | 150 |
| Макс. температура хранения, °C | 150 |
| Макс. HFE | 250 |
| Мин. температура хранения, °C | -55 |
| Мин. HFE | 100 |
| Мощность, Вт | 0,5 |
| Напряжение насыщения КЭ, В | 0,5 |
| Напряжение, В | 60 |
| Тип монтажа | SMD |
| Тип транзистора | PNP |
| Ток измерения hFE, мА | 150 |
| Ток, А | 1 |
