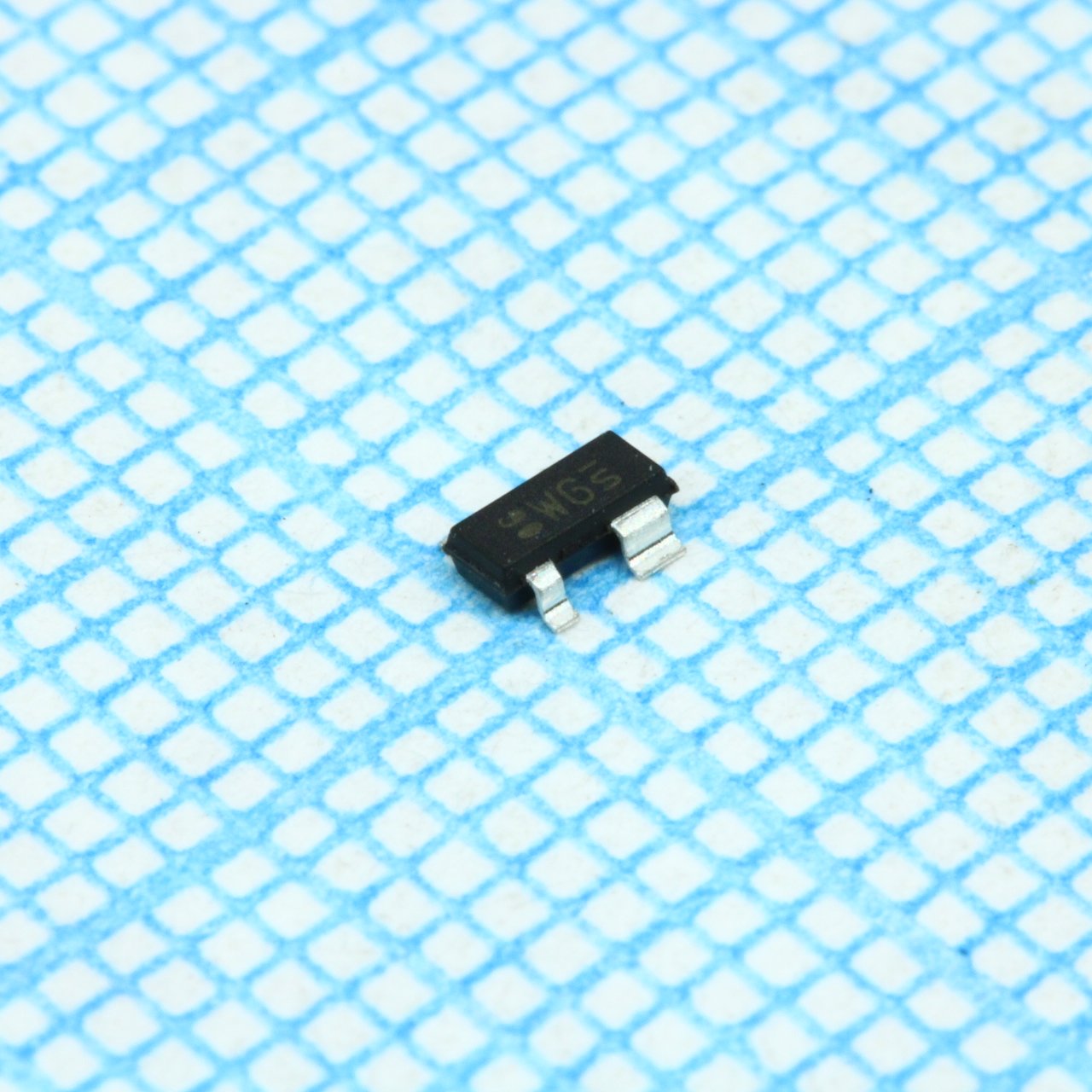

LED-драйвер 20mA 18V BCR402RE6327
У поставщика
ПроизводительInfineon
КатегорияУправление светодиодами (драйвера)
У поставщиков
605 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:605 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 96 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,81 |
| от 44 | 7,22 |
| от 76 | 6,59 |
| от 152 | 6,10 |
| от 303 | 5,68 |
Описание
LED-драйвер BCR402RE6327 от Infineon — компактная микросхема для стабилизации тока. Работает при напряжении до 18 В и обеспечивает выходной ток 20 мА, выпускается в корпусе SOT143R. Подходит для светодиодной подсветки и индикации в бытовой электронике.
Технические характеристики
| Маркировка | W6s |
| Корпус | SOT143R |
| Тип монтажа | SMD |
| Размеры | 2.9x1.3mm (approx) |
| Соотв. RoHS | Да |
| Voltage drop typ | 0.76V |
| Конфиг. выводов | 1=GND, 2=Iout, 3=VS, 4=Rext |
| AEC-Q101 | Да |
| Макс. вых. ток | 60mA |
| Мин. выходной ток | 18mA |
| Макс. выходное напряжение | 16V |
| Макс. ток питания | 540uA |
| Supply current min | 350uA |
| Ток пит. тип. | 440uA |
| Макс. напр. пит. | 18V |
| Коэффициент усиления DC тип. | 150 |
| Макс. обратное напряжение | 0.5V |
| Internal resistor max | 47ohm |
| Internal resistor min | 33ohm |
| Internal resistor typ | 38ohm |
| Выходной ток номин. | 20mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65...150°C |
| Диап. раб. темп. | -40...150°C (junction) |
| Макс. общая рассеиваемая мощность | 330mW |
| Output current max condition | 22mA |
| Описание (англ.) | LED-Dr. 20mA 18Vs |
| Output current change vs temperature | -0.3%/K |
| Output current change vs supply voltage | 2%/V |
| Lowest sufficient supply voltage overhead | 1.2V |
| Thermal resistance junction soldering point | 225K/W |
