Биполярный транзистор, NPN, 20 В, 2 А, 1.35 Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
1 085 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 085 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,25 |
| от 64 | 28,43 |
| от 127 | 26,12 |
| от 254 | 24,37 |
| от 507 | 23,06 |
Описание

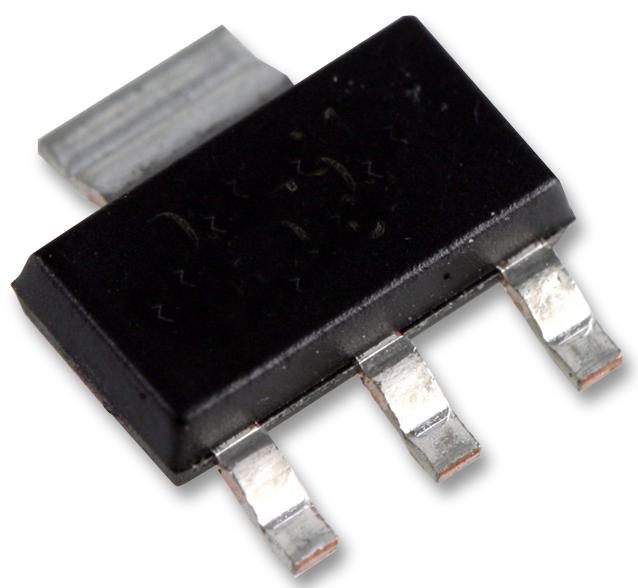

Биполярный NPN-транзистор BCP68,115 от Nexperia. Выдерживает напряжение до 20 В и ток до 2 А при мощности 1,35 Вт. Выпускается в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для коммутации нагрузок и усиления сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOT223 (SC-73) |
| Особенности | High current, Two current gain selections, High power dissipation capability, Exposed heatsink for excellent thermal and electrical conductivity (SOT89, SOT1061), Leadless very small SMD plastic package with medium power capability (SOT1061), AEC-Q101 qualified |
| Тип монтажа | SMD |
| Полярность | NPN |
| Lead count | 4 |
| Описание | 20V, 2A NPN medium power transistor |
| Type number | BCP68 |
| Применение | Linear voltage regulators, Power management, Low-side switches, MOSFET drivers, Battery-driven devices, Amplifiers |
| Ток базы | 0.4A |
| Код маркировки | BCP68 |
| Код заказа | BCP68,115 |
| Квалификация | AEC-Q101 |
| Pnp complement | BCP69 |
| Коэф. усиления DC | 85 to 375 (Vce=1V, Ic=500mA); -25 selection: 160 to 375 |
| Ток коллектора | 2A |
| Peak base current | 0.4A |
| Рассеиваемая мощность | 1.35W max (6cm2 pad); 1.00W (1cm2 pad); 0.65W (standard footprint) |
| Marking code hfe25 | BCP68/25 |
| Температура окружающей среды | -55°C to +150°C |
| Темп. хранения | -65°C to +150°C |
| Напряжение эмиттер-база | 5V |
| Peak collector current | 3A |
| Напряжение коллектор-база | 32V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Напряжение коллектор-эмиттер | 20V |
| Описание (англ.) | TRANS NPN 20V 2A SOT223 |
| Тепловое сопротивление переход-среда | 192 K/W (standard footprint); 125 K/W (1cm2 pad); 93 K/W (6cm2 pad) |
| Thermal resistance junction solder point | 16 K/W |
