Биполярный транзистор, NPN, 80 В, 1 А, 1.35Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
3 037 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:3 037 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,51 |
| от 119 | 15,64 |
| от 238 | 14,09 |
| от 476 | 12,90 |
| от 1 000 | 12,03 |
Описание

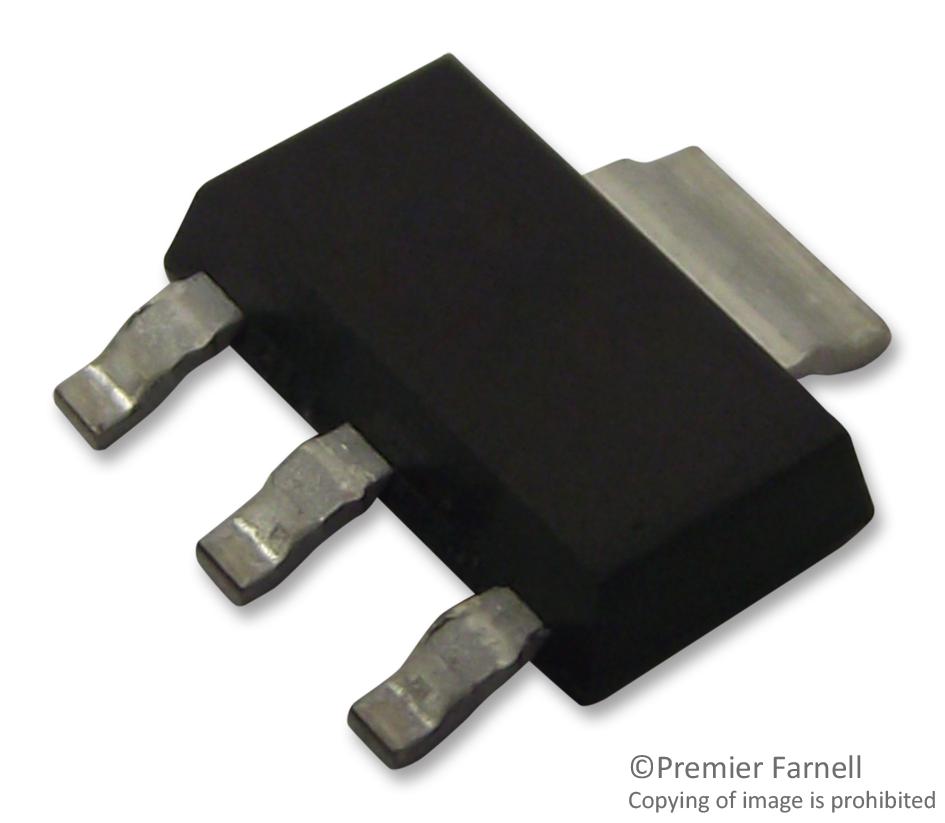

Биполярный NPN-транзистор от NEXPERIA. Выдерживает напряжение до 80 В и ток до 1 А при мощности 1,35 Вт, выпускается в компактном корпусе SOT-223. Подходит для коммутации нагрузок и усиления сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | BCP56; BCX56; BC56PA |
| Макс. HFE | 160 |
| Мин. HFE | 63 |
| Корпус | SOT223 |
| Цоколевка | 1: base; 2: collector; 3: emitter; 4: collector |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Код маркировки | BCP56/10 |
| Package name | SC-73 |
| Hfe selection | selection-10 |
| Квалификация | AEC-Q101 |
| Тип компонента | NPN medium power transistor |
| Current ib max | 0.3A |
| Current ic max | 1A |
| Pnp complement | BCP53 |
| Voltage vcbo max | 100V |
| Voltage vceo max | 80V |
| Voltage vebo max | 5V |
| Hfe test conditions | VCE=2V; IC=150mA |
| Current ibm peak max | 0.3A |
| Current icm peak max | 2A |
| Макс. темп. окр. среды | +150°C |
| Темп. окружающей среды мин. | -55°C |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Power dissipation tot max | 1.35W |
| Описание (англ.) | TRANS NPN 80V 1A SOT223 |
| Термосопротивление переход-среда | 93K/W |
| Тепловое сопротивление переход-пайка | 16K/W |
