Биполярный транзистор, NPN, 60 В, 1 А, 1.3 Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
1 587 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 587 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 78 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,60 |
| от 36 | 8,95 |
| от 64 | 8,21 |
| от 128 | 7,62 |
| от 255 | 7,12 |
Описание

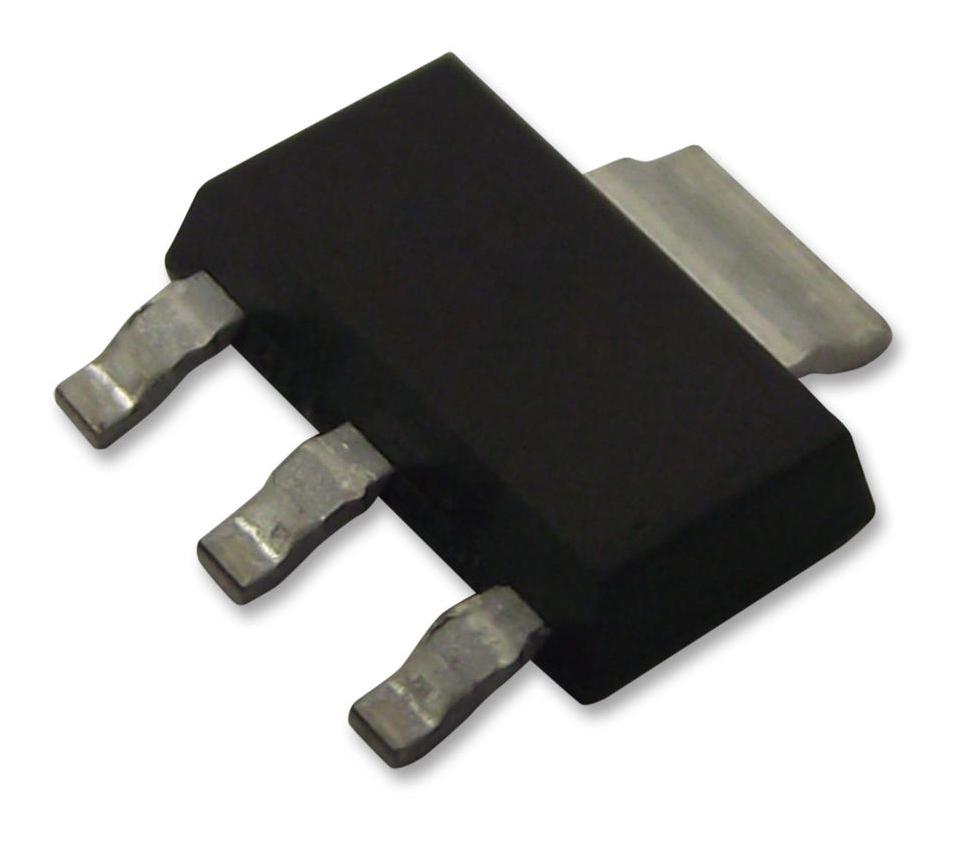

Биполярный NPN-транзистор BCP55,115 от NEXPERIA. Рабочее напряжение до 60 В, ток коллектора до 1 А, мощность рассеивания 1,3 Вт. Выполнен в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для схем коммутации и усиления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | NPN |
| Корпус | SOT223 (SC-73) |
| Материал | Silicon |
| Тип монтажа | SMD |
| Base current max | 0.3A |
| AEC-Q101 | Да |
| Макс. коэф. усиления DC | 250 |
| Hfe мин. | 63 |
| Макс. ток коллектора | 1A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Напряжение эмиттер-база макс. | 5V |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -55°C |
| Dc current gain conditions | Vce=2V, Ic=150mA, pulse tp≤300μs, δ=0.02 |
| Peak collector current max | 2A (tp ≤ 1ms) |
| Напряжение коллектор-база макс. | 60V |
| Описание (англ.) | TRANS NPN 60V 1A SOT223 |
| Напряжение коллектор-эмиттер макс. | 60V |
| Total power dissipation fr4 1cm2 | 1.00W (Tamb ≤ 25°C) |
| Total power dissipation fr4 6cm2 | 1.35W (Tamb ≤ 25°C) |
| Total power dissipation fr4 standard | 0.65W (Tamb ≤ 25°C) |
| Тепловое сопротивление переход-пайка | 16 K/W |
| Thermal resistance junction to ambient fr4 1cm2 | 125 K/W |
| Thermal resistance junction to ambient fr4 6cm2 | 93 K/W |
| Thermal resistance junction to ambient fr4 standard | 192 K/W |
