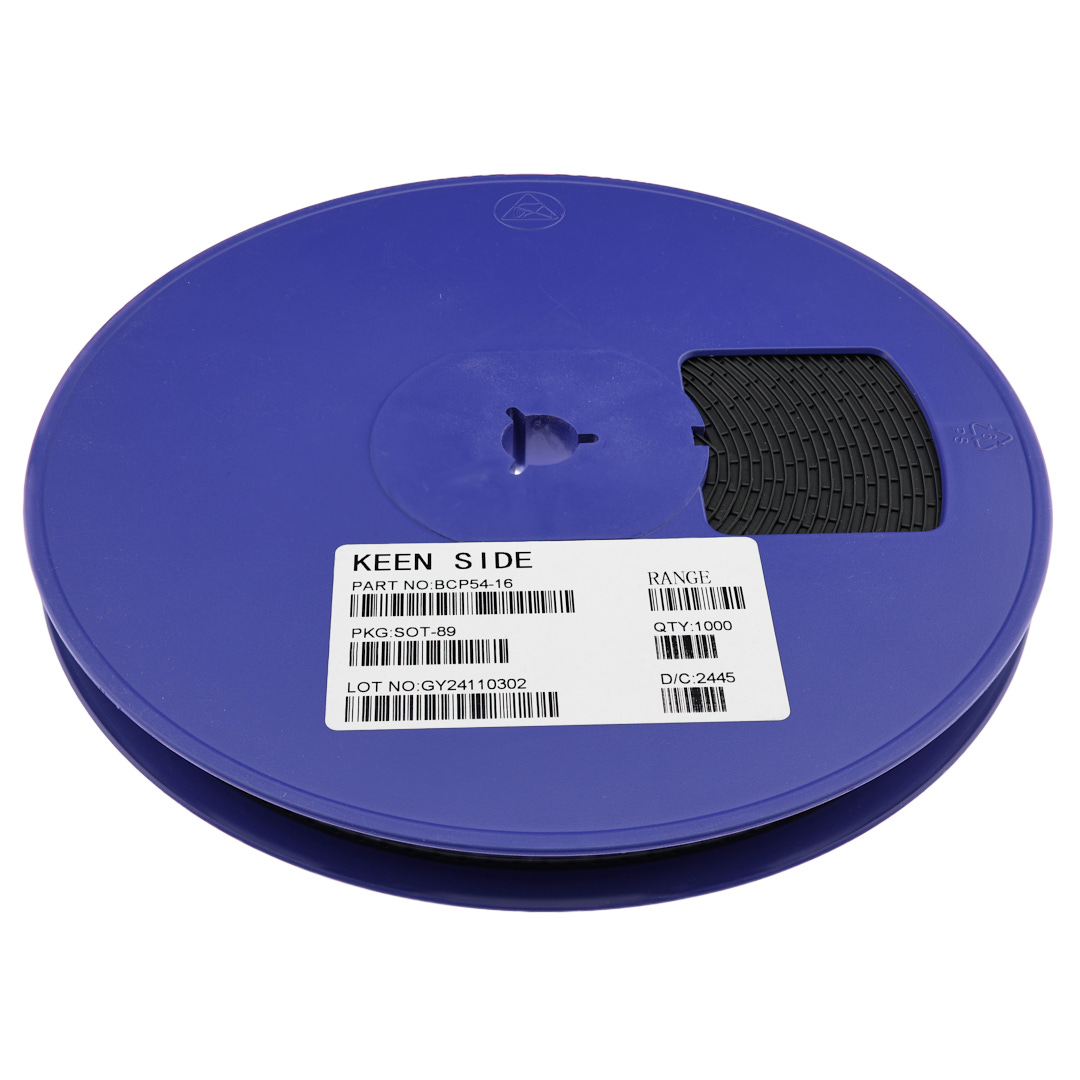

Транзистор BCP54-16
В наличии
На своём складе
20 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт2,92 ₽
Сумма58,40 ₽
В наличии20 шт
от 20 шт
20 шт · Москва · 58,40 ₽
Описание

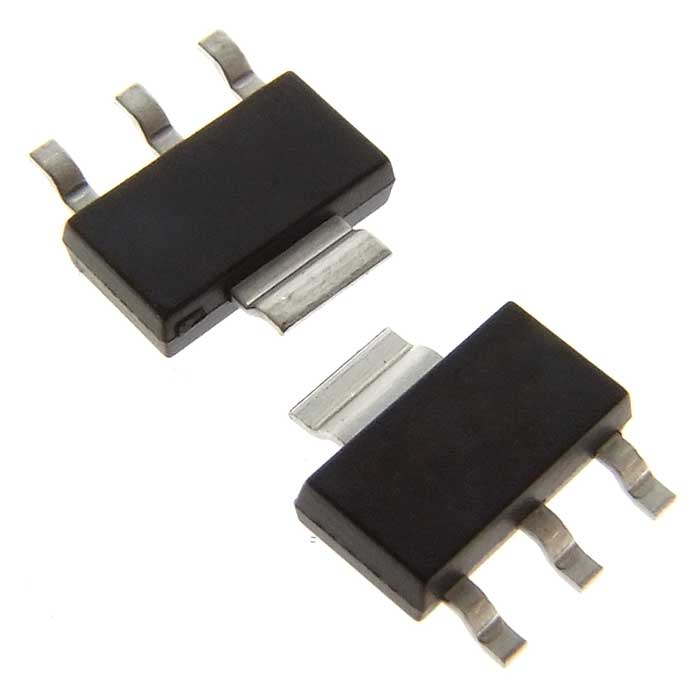

Транзистор BCP54-16 от KEEN SIDE — биполярный NPN-прибор в компактном SMD-корпусе SOT223. Выдерживает ток коллектора до 1 А и напряжение до 45 В, мощность рассеивания составляет 1,5 Вт. Подходит для схем усиления и коммутации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | NPN кремниевый ВЧ транзистор |
| Маркировка | BCP 54-16 |
| Корпус | SOT-223 |
| Тип монтажа | SMD |
| Ток базы, Iб | 100mA |
| Конфиг. выводов | 1=B, 2=C, 3=E, 4=C |
| Комплементарная пара | BCP51...BCP53 (PNP) |
| Макс. ток коллектора | 1 A |
| Пиковый ток базы, Ibm | 200mA |
| Макс. рассеиваемая мощность | 1.5 W |
| Ток коллектора DC, Ic | 1A |
| Макс. темп. перехода | 150 °C |
| Мин. частота перехода | 100 MHz |
| Напряжение эмиттер-база макс. | 5 V |
| Напряжение эмиттер-база Vebo | 5V |
| Диап. темп. хр. | -65 to 150°C |
| Пиковый ток коллектора | 1.5A |
| Напряжение коллектор-база макс. | 45 V |
| Напряжение коллектор-база Vcbo | 45V |
| Макс. температура перехода Tj | 150°C |
| Граничная частота (тип.) | 100 MHz |
| Общая рассеиваемая мощность Ptot | 1.5W |
| Напряжение коллектор-эмиттер макс. | 45 V |
| Напряжение коллектор-эмиттер Vceo | 45V |
| Напряжение база-эмиттер VBE вкл. макс. | 1V |
| Условия частоты переходов | IC=50mA, VCE=10V, f=100MHz |
| Коэффициент усиления по току hFE мин. при 5 мА, 2 В | 25 |
| Коэффициент усиления по току hFE мин. при 500 мА, 2 В | 25 |
| Коэффициент усиления по току hFE тип. при 150 мА, 2 В | 160 |
| Напряжение коллектор-эмиттер (VCE, RБЭ=1 кОм) | 45V |
| Макс. ток отсечки Icbo, 25 °C | 100nA |
| Диапазон коэффициента усиления по току hFE при 150 мА, 2 В | 100 to 250 |
| Макс. ток отсечки Icbo, 150 °C | 20µA |
| Напряжение насыщения КЭ | 0.5V |
| Тепловое сопротивление переход-точка пайки RthJS | 17 K/W |
| Мин. HFE | 100 |
| Напряжение, В | 45 |
| Тип транзистора | NPN |
