Биполярный транзистор, NPN, 45 В, 1 А, 0.65 Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
2 110 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 110 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,98 |
| от 154 | 12,37 |
| от 307 | 11,03 |
| от 613 | 9,99 |
| от 1 000 | 9,25 |
Описание

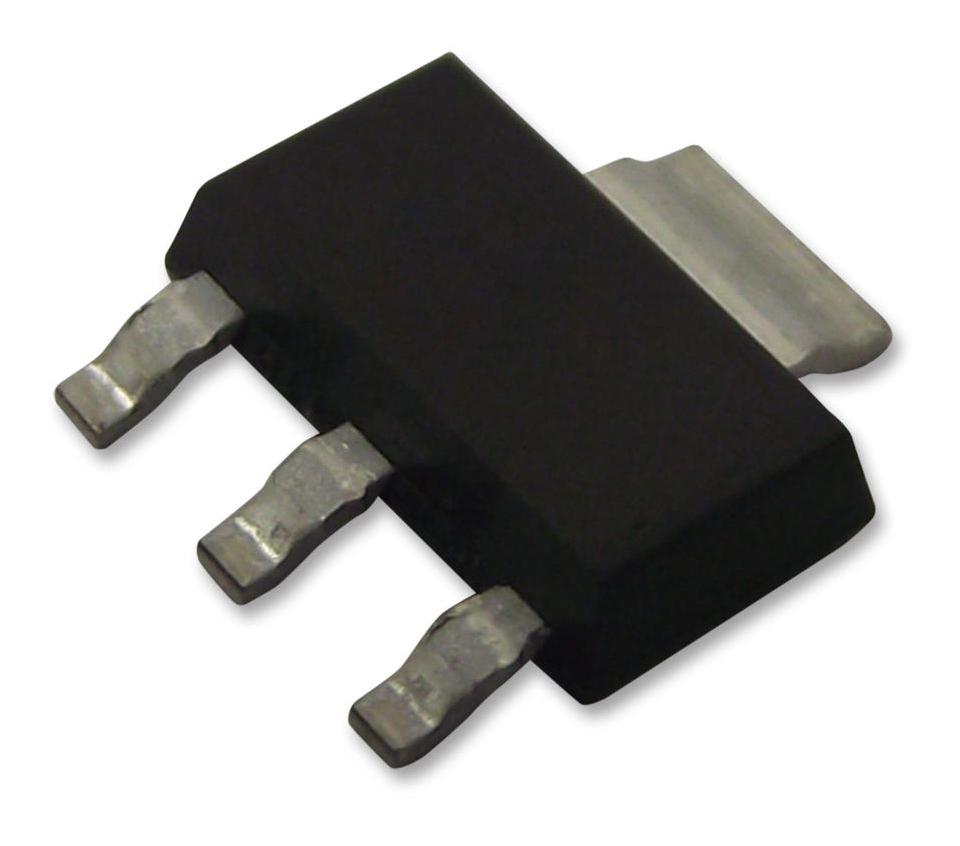

Биполярный NPN-транзистор от NEXPERIA. Рабочее напряжение до 45 В, ток до 1 А, мощность 0,65 Вт. Выполнен в компактном корпусе SOT-223. Подходит для коммутации нагрузки и усиления сигналов в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | NPN medium power transistor |
| Серия | BCP54; BCX54; BC54PA |
| Макс. Tj | 150C |
| Макс. HFE | 250 |
| Мин. HFE | 63 |
| I b max | 0.3A |
| I c max | 1A |
| Корпус | SOT223 |
| Цоколевка | 1: base; 2: collector; 3: emitter; 4: collector |
| Особенности | High current, Three current gain selections, High power dissipation capability, Exposed heatsink for excellent thermal and electrical conductivity (SOT89, SOT1061), Leadless very small SMD plastic package with medium power capability (SOT1061), AEC-Q101 qualified |
| Тип монтажа | SMD |
| R th j a | 192K/W |
| P tot max | 0.65W |
| R th j sp | 16K/W |
| T amb max | +150C |
| T amb min | -55C |
| T stg max | +150C |
| T stg min | -65C |
| V cbo max | 45V |
| V ceo max | 45V |
| V ebo max | 5V |
| Применение | Linear voltage regulators, Power management, Low-side switches, MOSFET drivers, Battery-driven devices, Amplifiers |
| Код маркировки | BCP54 |
| Package name | SC-73 |
| I bm peak max | 0.3A |
| I cm peak max | 2A |
| Код заказа | BCP54,115 |
| Квалификация | AEC-Q101 qualified |
| Pnp complement | BCP51 |
| P tot conditions | Tamb <= 25C, FR4 PCB single-sided copper tin-plated standard footprint |
| Hfe test conditions | V_CE = 2V; I_C = 150mA; pulse test tp <= 300us; delta = 0.02 |
| Описание корпуса | plastic surface-mounted package with increased heatsink; 4 leads |
| R th j a conditions | FR4 PCB single-sided copper tin-plated standard footprint |
| Hfe selection 10 max | 160 |
| Hfe selection 10 min | 63 |
| Hfe selection 16 max | 250 |
| Hfe selection 16 min | 100 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | NPN 45V 1A SOT223 |
